4. Installation
Stellen Sie vor der Installation sicher, dass die Spannungszufuhr abgestellt ist.

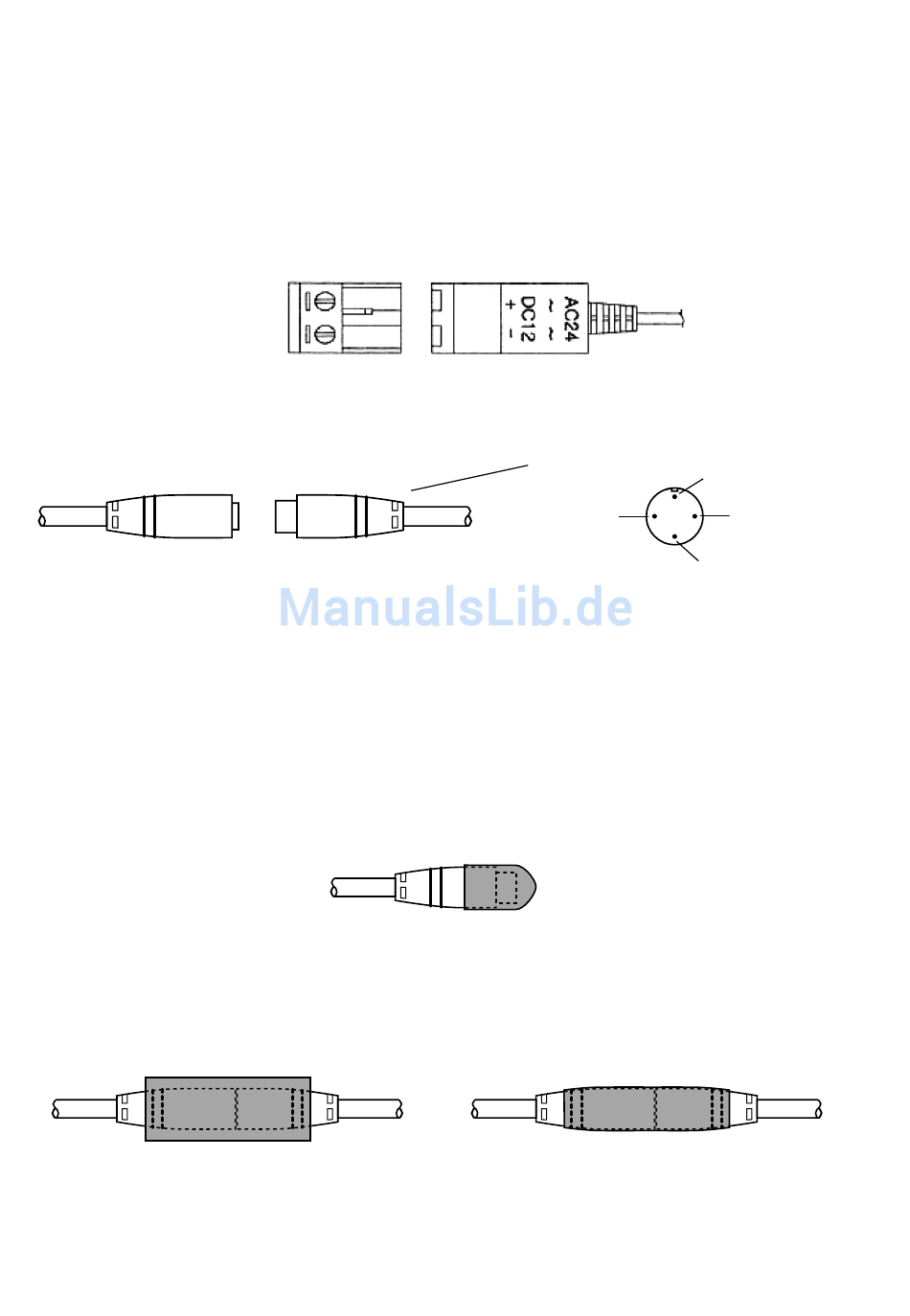

4.1 Spannungsversorgungsanschlüsse
VDC/4VAC
GND/4VAC
Easy Installation-Kabel
Kabelseitig:
Weiß (GND)
Gelb (Video)
Rot (AC-Hi)
Schwarz (AC-Lo)
4.2 Installationsverfahren
Steckverbindung (Easy Installation) im Gehäusesockel
. Die Abdeckkappe dient zum Schutz gegen Verschmutzung während der Montage (z.B. wenn das Kabel durch eine
Wand gezogen wird).
. Zum Schutz der Steckverbindung dient der beiliegende Schrumpfschlauch.
Dazu ein passendes Stück abschneiden, über die Steckverbindung schieben und schrumpfen.
8
