72.

EINSTELLUNG SCHEINWERFER

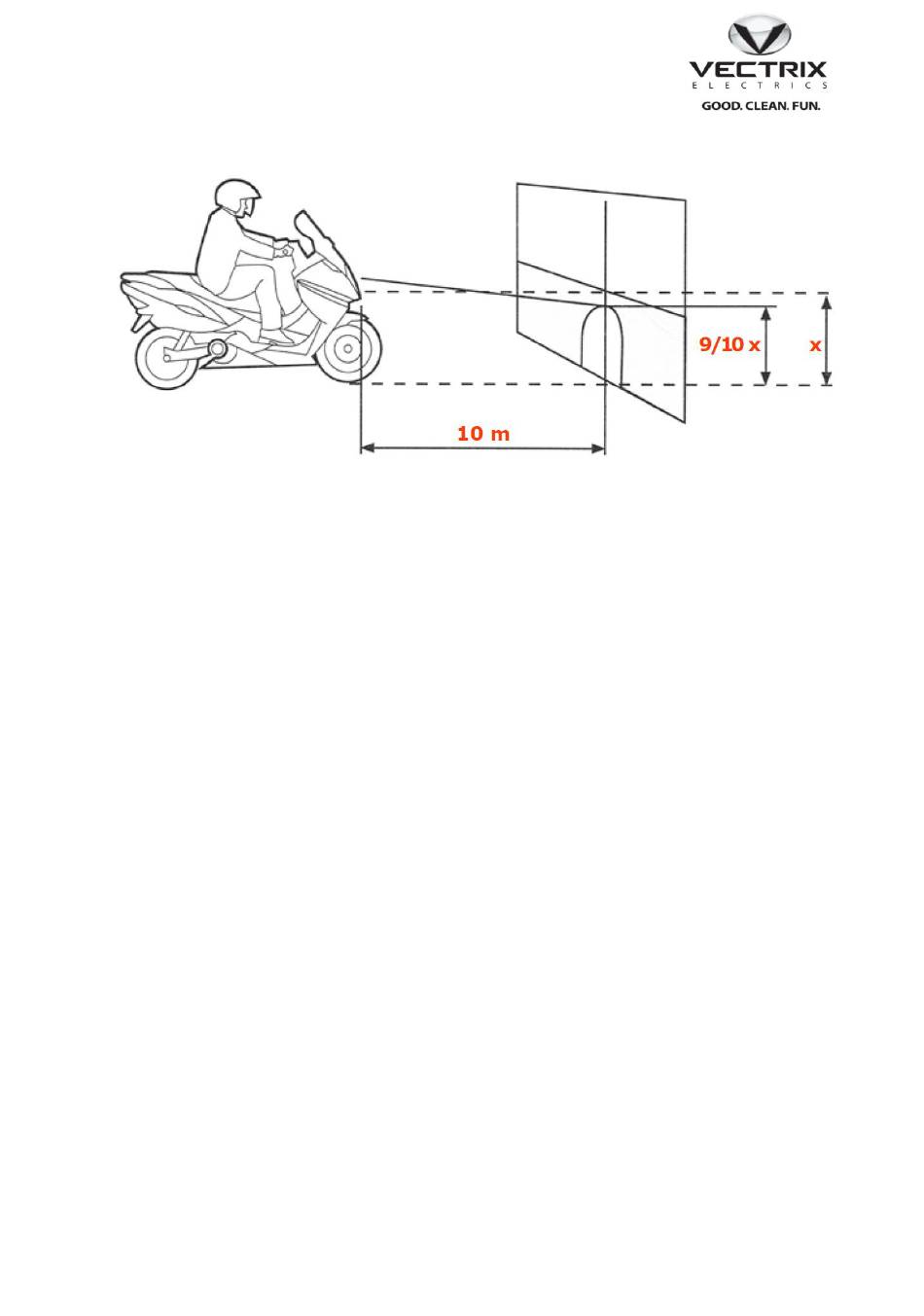

Stellen Sie den Scooter – gemessen vom vordersten Punkt des Schweinwerfers – genau 10
m vor eine Wand. Stellen Sie sicher, dass der Schweinwerfer senkrecht auf diese Wand
strahlen kann. Hierzu muss die Umgebung entsprechend dunkel sein. Messen Sie die Höhe
der Lampe des Hauptscheinwerfers bei ausgeschaltetem Licht und beladenem Zustand.
Übertragen Sie diese Höhe auf die Wand vor dem Fahrzeug, um so eine gedankliche Linie in
horizontaler Ebene zu entwerfen. Markieren Sie auch eine vertikale Linie auf der Wand, die
mit der Mitte des Scooters fluchtet. Der obere Rand des Scheinwerferkegels kann nun bei
angeschaltetem Abblendlicht an der Wand gemessen werden. Der Richtwert für den
höchsten Punkt liegt bei 9/10 der auf der Wand angezeichneten Höhe.
Die Höheneinstellung des vorderen Schweinwerfers geschieht mittels der unteren rechten
Einstellschraube auf der Rückseite des Scheinwerfers im Uhrzeigersinn nach oben und
gegen den Uhrzeigersinn nach unten. Die Seiteneinstellung geschieht mittels der oberen
linken Einstellschraube auf der Rückseite des Scheinwerfers im Uhrzeigersinn nach rechts
und gegen den Uhrzeigersinn nach links. Diese Einstellschrauben erreichen Sie durch den
Bereich zwischen Vorderradschutzblech und Scheinwerfer. Von hinten kann man die
Schrauben erfühlen.
