Demontage Tachometer; Montage Tachometer - Vectrix Vx-2 2012 Servicehandbuch

38.

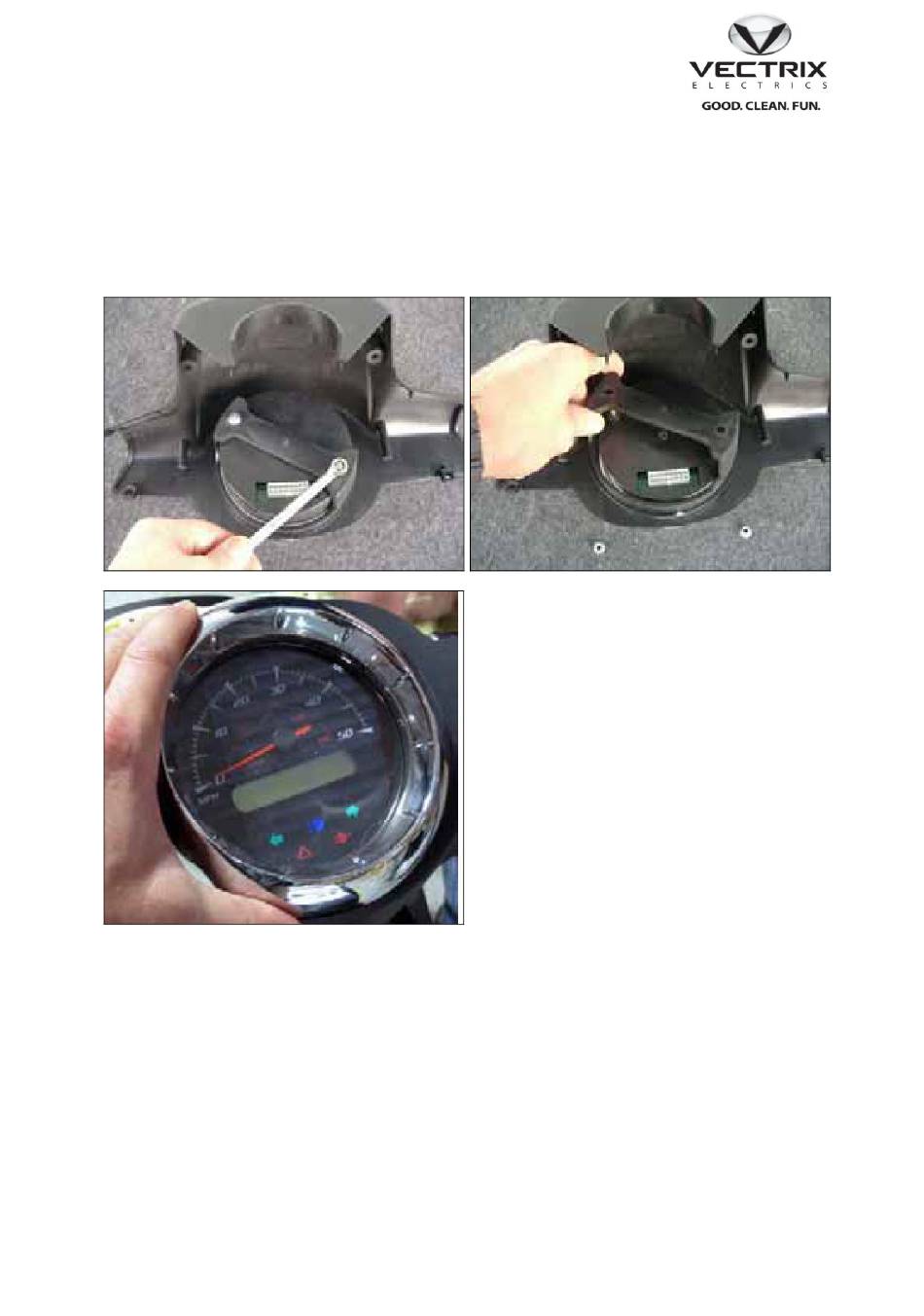

DEMONTAGE TACHOMETER

Nehmen Sie zunächst die Arbeiten der Abschnitte 4 und 6 vor.
Nutzen Sie einen 8 mm-Maulschlüssel, um den Tacho vom Tachoträger und der Halteplatte
zu entfernen. Die Halteplatte hat zwei kleine Nasen, welche die Korrekte Position des
Tachometers sicherstellen. Entnehmen Sie nun vorsichtig den Tachometer aus dessen
Trägerverkleidung.
39.

MONTAGE TACHOMETER

Die Montage der Teile erfolgt in umgekehrter Reihenfolge wie in Abschnitt 38 beschrieben.
Prüfen Sie nach Anschluss des Tachometers dessen korrekte und vollständige Funktion.
22
