47.

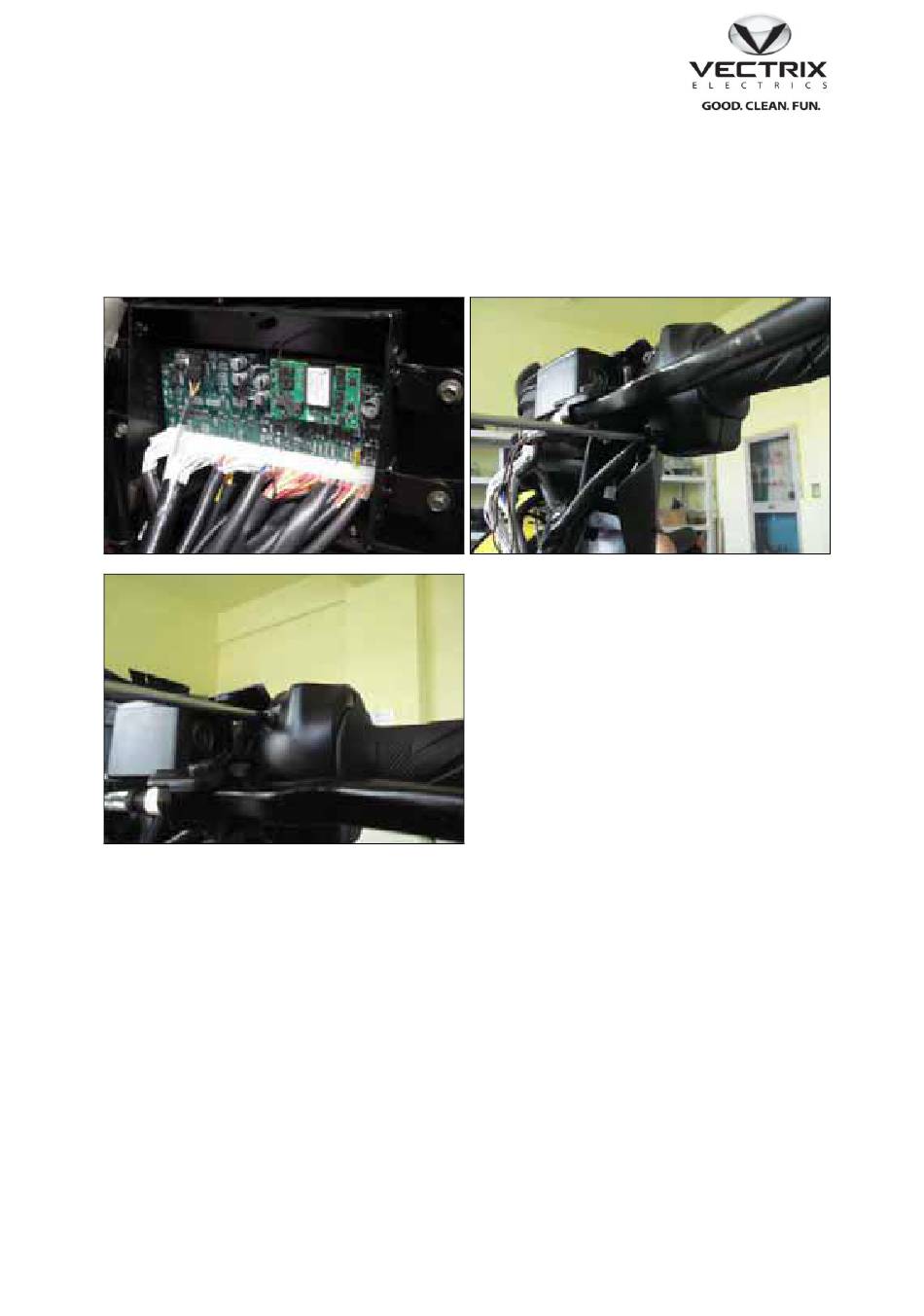

DEMONTAGE LENKERSCHALTER LINKS

Nehmen Sie zunächst die Arbeiten der Abschnitte 2, 4, 8 und 10 vor. Ggf. muss die
Abdeckung des ICM entfernt werden.
Trennen Sie zunächst alle Kabelbinder vom Kabelbaum. Entfernen Sie den Anschluss CN1
vom ICM. Lösen Sie die Kreuzschlitzschrauben am oberen und unteren Gehäuse des linken
Lenkerschalters. Die Einheit können Sie jetzt abnehmen.
48.

MONTAGE LENKERSCHALTER LINKS

Die Montage der Teile erfolgt in umgekehrter Reihenfolge wie in Abschnitt 47 beschrieben.
Prüfen Sie danach die korrekte Funktion der Schaltereinheit.
28
