40.

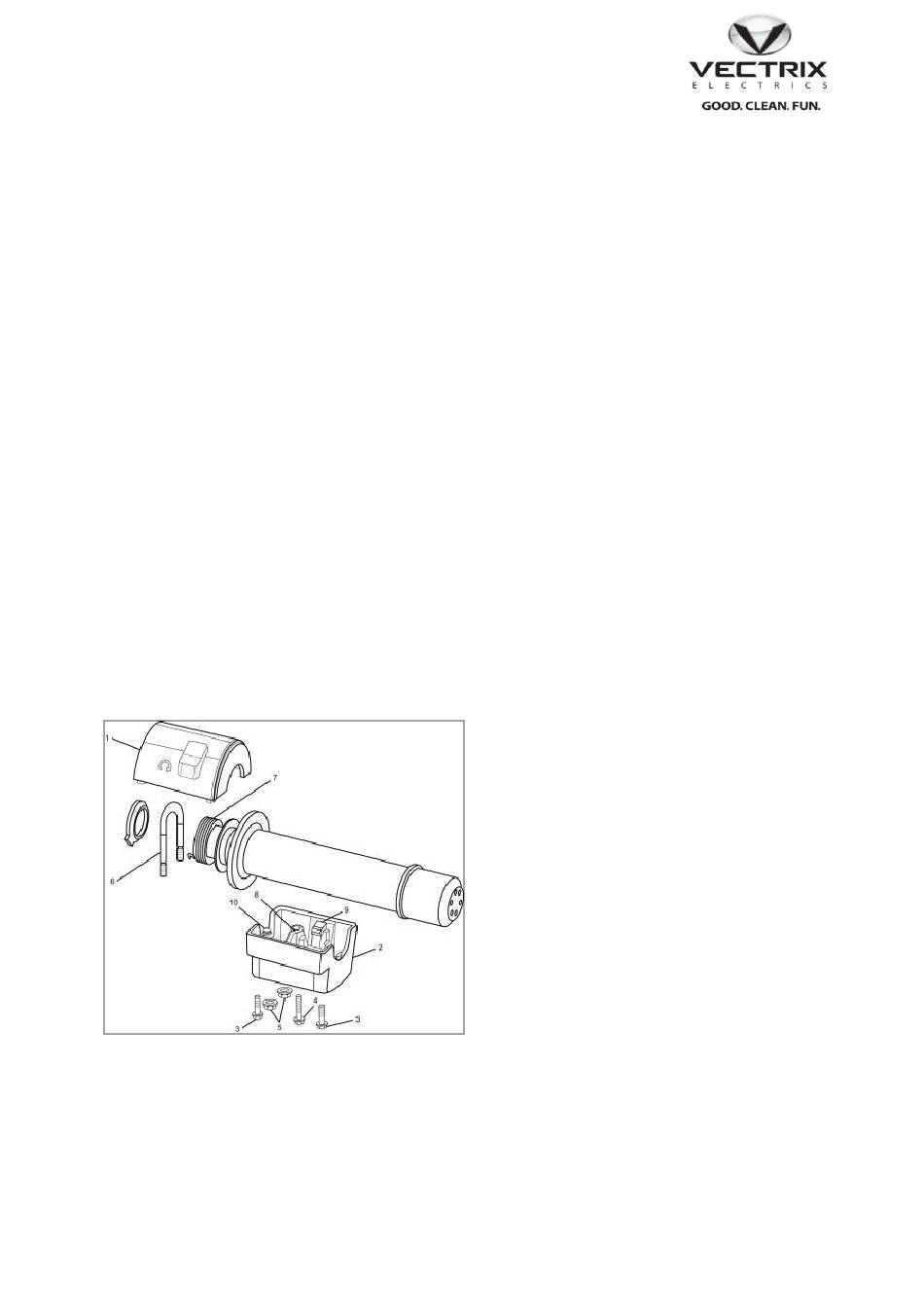

DEMONTAGE BESCHLEUNIGUNGSGRIFF

Nehmen Sie zunächst die Arbeiten der Abschnitte 2, 4, 8 und 10 vor.
Schalten Sie die Zündung des Scooters aus. Lösen Sie die unteren Schrauben des rechten
Lenkerschalters. Schieben Sie die obere Abdeckung des rechten Lenkerschalters zur Seite.
Lösen Sie die beiden 8 mm-Muttern an den beiden U-Bügeln. Notieren Sie sich die korrekte
Position des Distanzstücks der Griffrückstellung sowie der Feder für den künftigen Zusam-
menbau. Entfernen Sie die U-Bügel. Lösen Sie nun die untere Abdeckung des rechten
Lenkerschalters. Ziehen Sie die Einheit des Beschleunigungsgriffes vom Lenker.
41.

MONTAGE BESCHLEUNIGUNGSGRIFF

Montieren Sie die U-Bügel in die untere Abdeckung des rechten Lenkerschalters. Dabei ist
darauf zu achten, dass zuerst die hinteren Gewindestücke der U-Bügel mit einer Mutter
besetzt werden. Muttern noch nicht festziehen. Schieben Sie nun die Abdeckung auf den
Lenker und beachten Sie dabei, dass das Kabel des rechten Lenkerschalters korrekt in der
Nut sitzt. Schieben Sie nun den Beschleunigungsgriff auf den Lenker.
Positionieren Sie die Rückstellfeder und deren Arretierung so, dass der gedrehte Griff in
seiner vorgesehenen Position steht. Stellen Sie sicher, dass die Nase der unteren Ab-
deckung des rechten Lenkerschalters in das im Lenker befindlichem Loch passt. Prüfen Sie
nun die Freigängigkeit des Drehgriffs. Befestigen Sie die obere Abdeckung des rechten
Lenkerschalters mit max. 2 Nm.
Prüfen Sie die korrekte Einstellung des Beschleunigungsgriffs (Abschnitt 42). Falls der
Magnetsensor erneuert werden muss, soll dieser zunächst fest in seine Position geschraubt
werden. Dann soll die der Magnet wieder um etwa eine Umdrehung der Befestigung gelöst
werden. Eine genaue Positionierung erfolgt über die Anpassung der Befestigungsspannung.
