Demontage Motorsteuerung (Typ Sevcon); Montage Motorsteuerung (Typ Sevcon) - Vectrix Vx-2 2012 Servicehandbuch

65.

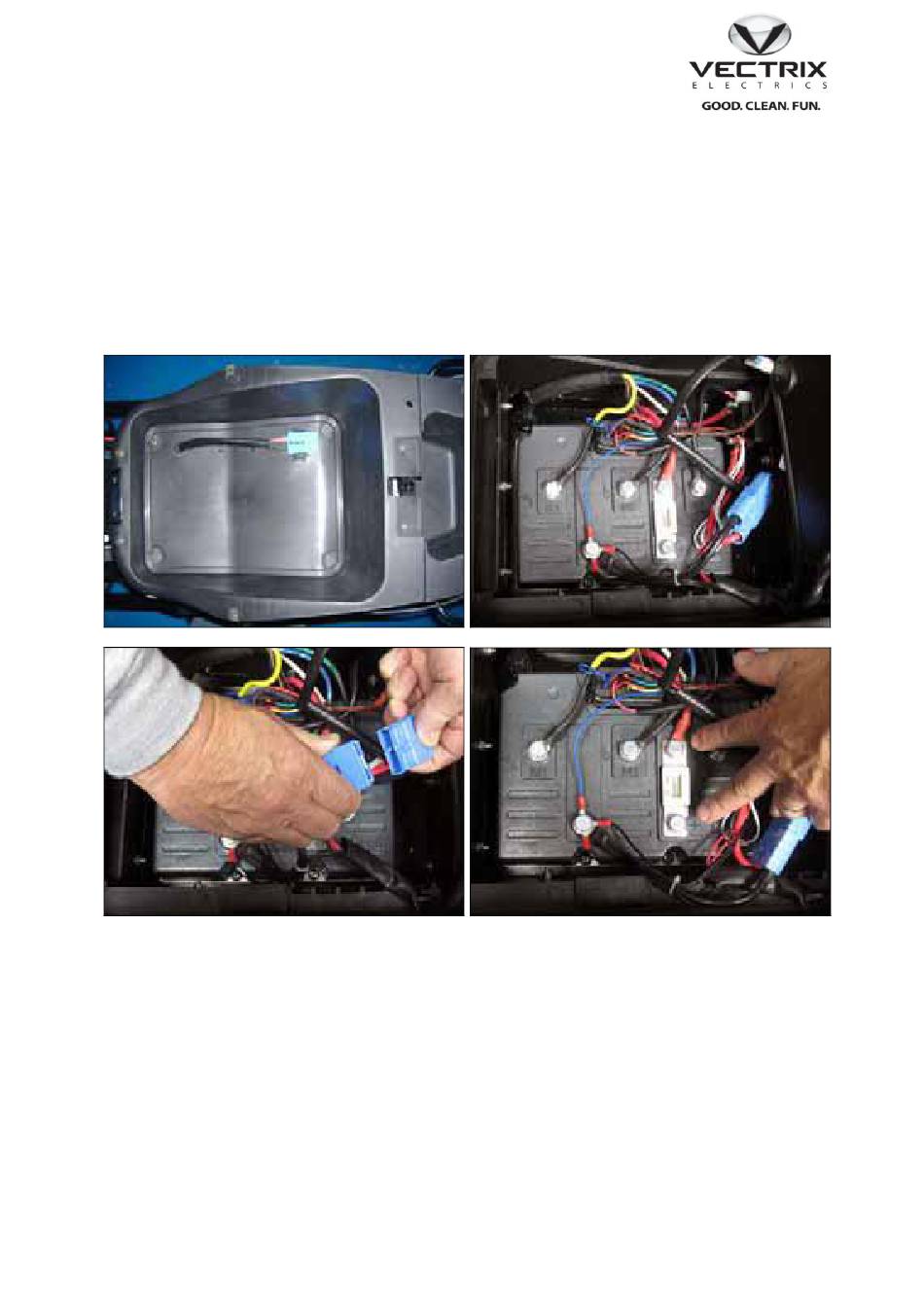

DEMONTAGE MOTORSTEUERUNG (TYP SEVCON)

Nehmen Sie zunächst die Arbeiten der Abschnitte 16 und 20 vor.
Öffnen Sie die Sitzbank und lösen Sie die Abdeckung der Elektronik durch Herausdrehen der
Kreuzschlitz- (alte Version) bzw. Torx-Schrauben (neue Version). Schalten Sie die Zündung
ein. Trennen Sie nun den Hauptanschluss zwischen Batterie und Motorsteuerung. Schalten
Sie nun die Zündung aus. Trennen Sie den positiven (+) Anschluss von der Motorsteuerung
und entnehmen Sie die Hauptsicherung. Danach entfernen Sie den negativen (-) Anschluss
und den Kabelbaum. Lösen Sie nun die vier Kreuzschlitzschrauben der Halterung der Motor-
steuerung. Diese kann jetzt entnommen werden.
66.

MONTAGE MOTORSTEUERUNG (TYP SEVCON)

Die Montage der Teile erfolgt in umgekehrter Reihenfolge wie in Abschnitt 65 beschrieben.
35
