Anschlußübersicht

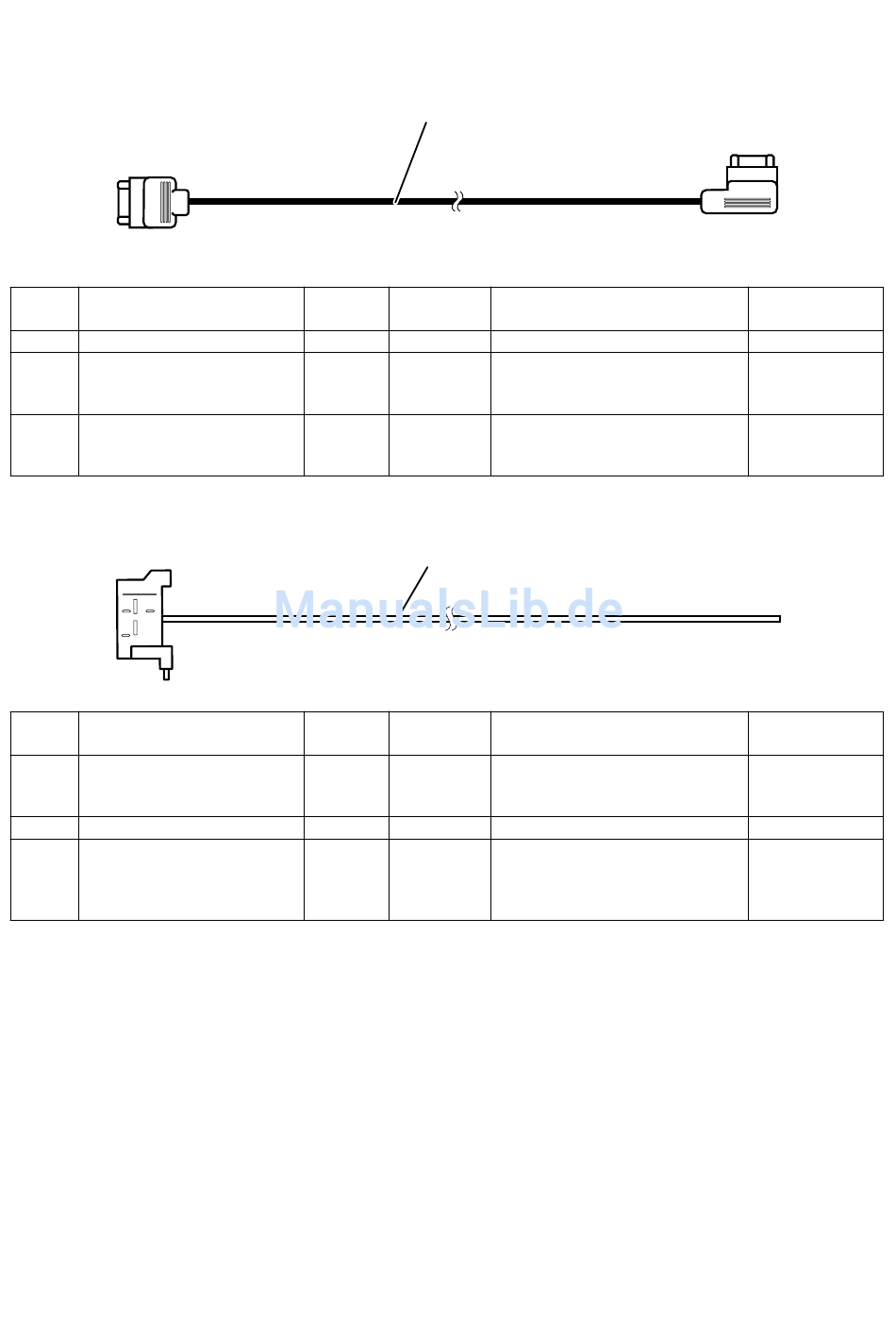

0ßübersicht der Verbindungsleitung CD-Wechsler B, C, D und E
B1
Position
Bezeichnung
B
Monitorkabelbaum
B1
schwarzes 16poliges Buchsen-
gehäuse gerade
B2
schwarzes 16poliges Buchsen-
gehäuse gewinkelt
0
0
C1
Position
Bezeichnung
C
Adapterkabel Schaltzentrum
(nur notwendig bei Fahrzeugen
ohne Schaltzentrum)
C1
23poliges Buchsengehäuse
C2
offenes Leitungsende
0
0
Nachrüst-/Einbausatz-Nr.: 65 90 0 151 635
EBA Nr.: 01 29 0 139 109
B
Signal
Kabelfarbe/
---
---
---
---
---
---
C
Signal
Kabelfarbe/
---
---
---
BR
GN/BL/GE
---
(weitere siehe Deckblatt)
Stand: 06.2002
Anschlußort im Fahrzeug
---
An schwarzes 16poliges Buchsen-
gehäuse des Monitors in Monitor-
konsole (1)
An 16poliges Buchsengehäuse des
Navigationsrechners (2) im Gepäck-
raum
Anschlußort im Fahrzeug
---
An Schaltzentrum in Monitorkonsole
Mit Schneidklemmverbinder an Ver-
sorgungsleitung des Anschlußstek-
kers
B2
046 0419 B
Kurzbez./
Steckplatz
---
---
---
C2
046 0420 B
Kurzbez./
Steckplatz
---
---
X521 PIN1
DE/9
