9.
Adapterkabel Schaltzentrum einbauen (nur notwendig bei Fahrzeugen ohne
Schaltzentrum)
Sollte im vorhandenen Funktionsträger Mittelkonsole unten kein Schaltzentrum son-
dern nur ein einzelner Schalter (ASC/DSC) verbaut sein, muß ein neues Schaltzen-
trum Mittelkonsole sowie das Adapterkabel Schaltzentrum verbaut werden.
0
24
26
30
0
26
0
1
X521
Nachrüst-/Einbausatz-Nr.: 65 90 0 151 635
EBA Nr.: 01 29 0 139 109
1
X521
046 0440 B
C
1
C1
046 0441 B
25
C2
C
046 0442 B
(weitere siehe Deckblatt)
Stand: 06.2002
0

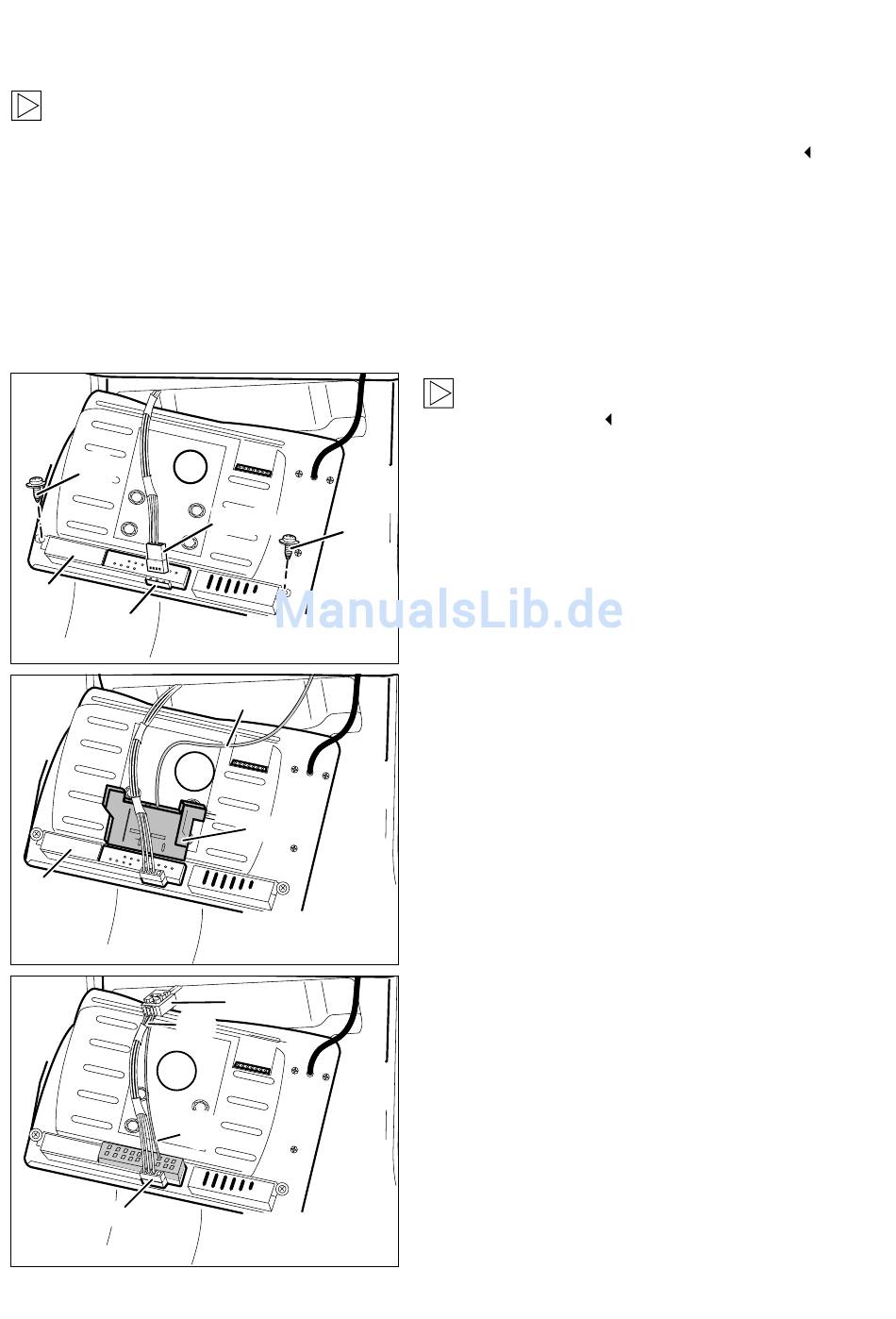

Monitorkonsole (1) von hinten im Bereich der
Mittelkonsole.
Neues Schaltzentrum (26) in die Monitorkon-
sole (1) einsetzen und mit Kombilinsenschrauben
3,5x12 (24) befestigen.
24
Schwarzer 4poliger Anschlußstecker X521 des
ASC/DSC-Schalters an den dafür vorgesehenen
Steckplatz (30) am neuen Schaltzentrum (26) an-
stecken.
Abzweig C1, schwarzer 23poliger Anschluß-
0
stecker, des Adapterkabels Schaltzentrum C am
Schaltzentrum (26) der Monitorkonsole (1) anstek-
ken.
Abzweig C2, offenes Leitungsende, Kabelfarbe
0
grün/blau/gelb, des Adapterkabels Schaltzen-
trum C mit 2-fach Schneidklemmverbinder (25)
an der Versorgungsleitung, Kabelfarbe grün/blau/
gelb, X521 PIN1 des schwarzen 4poligen An-
schlußsteckers anschließen.
DE/17
