5.

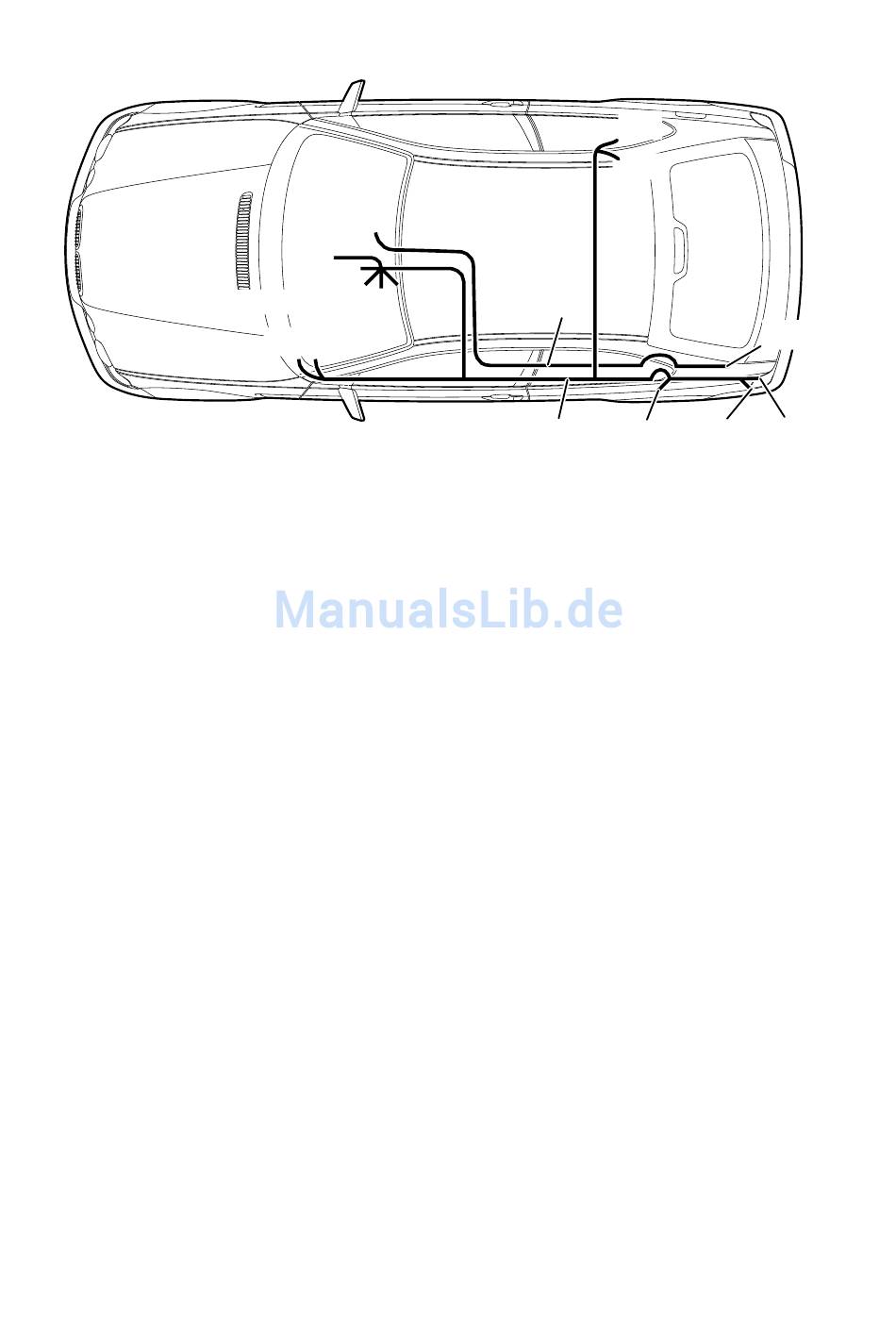

Einbau- und Verlegungsschema
0
Stromversorgungskabelbaum A und Monitorkabelbaum B entlang dem Audio- bzw. Hauptka-
belbaum verlegen und mit Kabelbändern befestigen.
Bei der Verlegung des Stromversorgungskabelbaums A ist am Nachrüststecker X322 zu
beginnen.
Abzweig A1 und A2 zur Nachrüststeckverbindung X322 hinter Heiz-/ Klimabedienteil
Abzweig A3 zum Radioanschlußstecker X18126
Abzweig A4 und A5 zur Monitorkonsole
Abzweig A6 und A7 zum Einbauort des Umschaltmoduls an der A-Säule links unten
Abzweig A8 und A9 unter dem Fahrzeugteppich vor der Rücksitzbank nach rechts zum Kabel-
strang Beleuchtung (mit Textilklebeband befestigen)
Abzweig A10 zum Massestützpunkt X13016 im Gepäckraum links
Abzweig A11 und A12 zum Einbauort des Navigationsrechners im Gepäckraum
Abzweig B1 zur Monitorkonsole
Abzweig B2 zum Einbauort des Navigationsrechners im Gepäckraum
Auftretende Überlängen zurückbinden
0
0
Nachrüst-/Einbausatz-Nr.: 65 90 0 151 635
EBA Nr.: 01 29 0 139 109
B1
A3
A1, A2, A4, A5
A6
A7
(weitere siehe Deckblatt)
Stand: 06.2002
A8
A9
B
A12 A11
A
A10
B2
046 0422 B
DE/10
