Bedienungsanleitung NJ1 e-assistant
Nase des
Einhänge-
mauls
Maß vom
Boden bis
zur unteren
Kante der
Nase

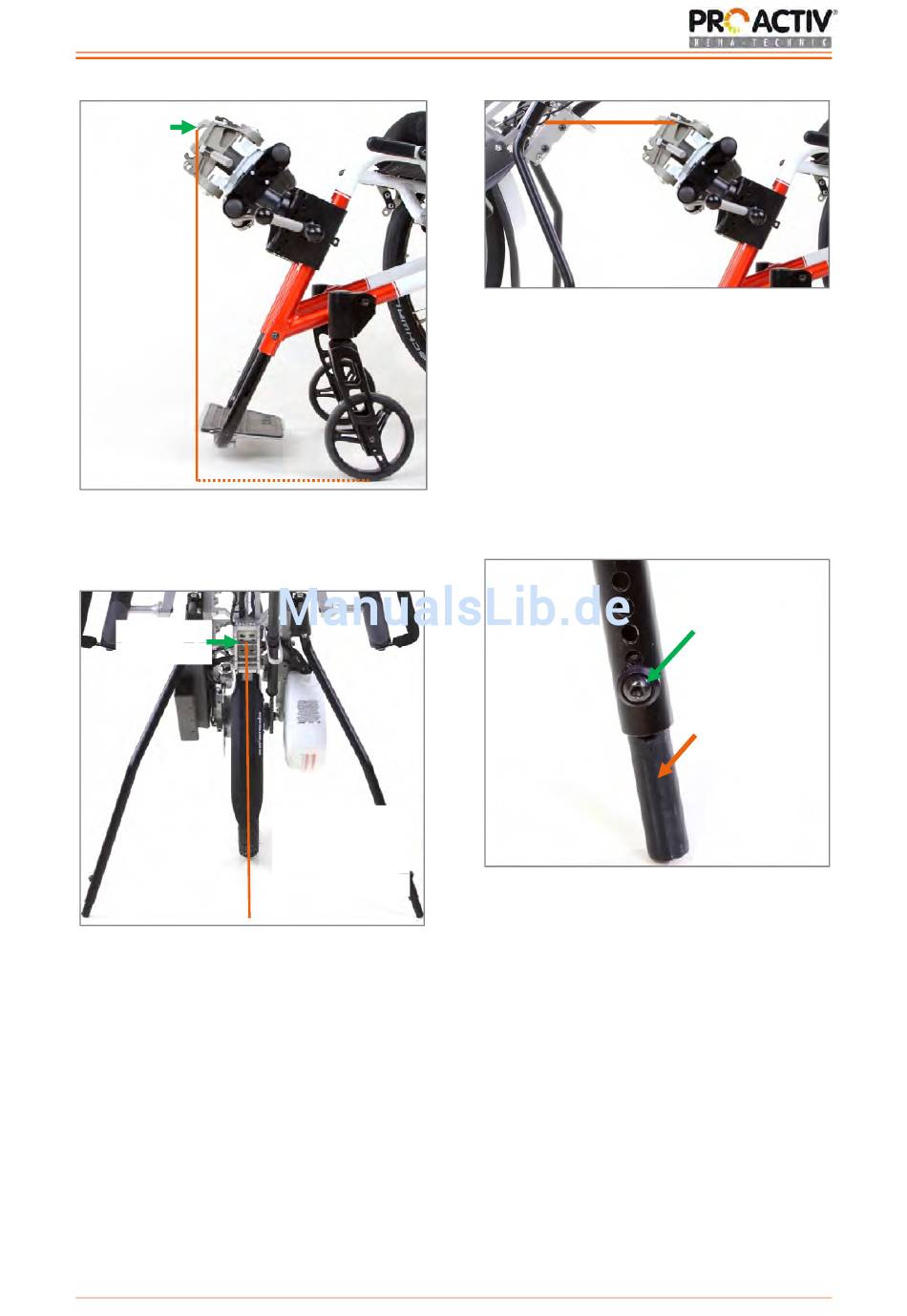

Abbildung 6: Maß vom Boden bis zur unteren Kante
der Nase des Einhängemauls
Einhänge-
bolzen
Abbildung 7: Maß vom Boden bis zur oberen Kante
des Einhängebolzens
Maß vom Boden
bis zur oberen
Kante des Ein-
hängebolzens
Abbildung 8: Position von Produkt und Rollstuhl bei
richtiger Höheneinstellung der Abstellständer
Die Höheneinstellung des Abstellständers
erfolgt über das Lösen der M6 Linsenkopf-
schraube (SW 4 mm) und die Änderung der
Position des Verstellungsinletts entlang der
vorgegebenen Lochreihen in Abstellständer
und Inlett. Anschließend ziehen Sie die Lin-
senkopfschraube wieder mit 7 Nm an.
Abbildung 9: M6 Linsenkopfschraube und
Verstellungsinlett zur Höheneinstellung des Abstell-
ständers
Bei Abstellständern mit der Option "Rangier-
rollen" wird das Verstellungsinlett komplett in
den Abstellständer geschoben (wie im vorheri-
gen Abschnitt beschrieben). Die Höheneinstel-
lung erfolgt über das Verschieben der Rangier-
rollen entlang des Abstellständers. Um die
Rangierrollen verschieben zu können, werden
die beiden M6 Klemmschrauben (SW 5 mm)
gelöst. Nach der Höheneinstellung werden die
M6 Klemmschrauben (SW 5 mm) mit 7 Nm
angezogen und mit Schraubensicherung gesi-
chert.
M6 Linsenkopf-
schraube
Verstellungs-
inlett
