Das Adaptieren und Abkoppeln des Pro-
duktes darf nur auf trockenem, befestigtem
und ebenem Untergrund stattfinden.

19 Funktionselemente

19.1 Abstellständer

19.1.1 Aktiv- und Passivposition

Durch nach unten Drücken und Verdrehen der
Betätigungshebel kann die Abstellständerposi-
tion von Aktiv- in Passivposition oder umge-
kehrt gewechselt werden.

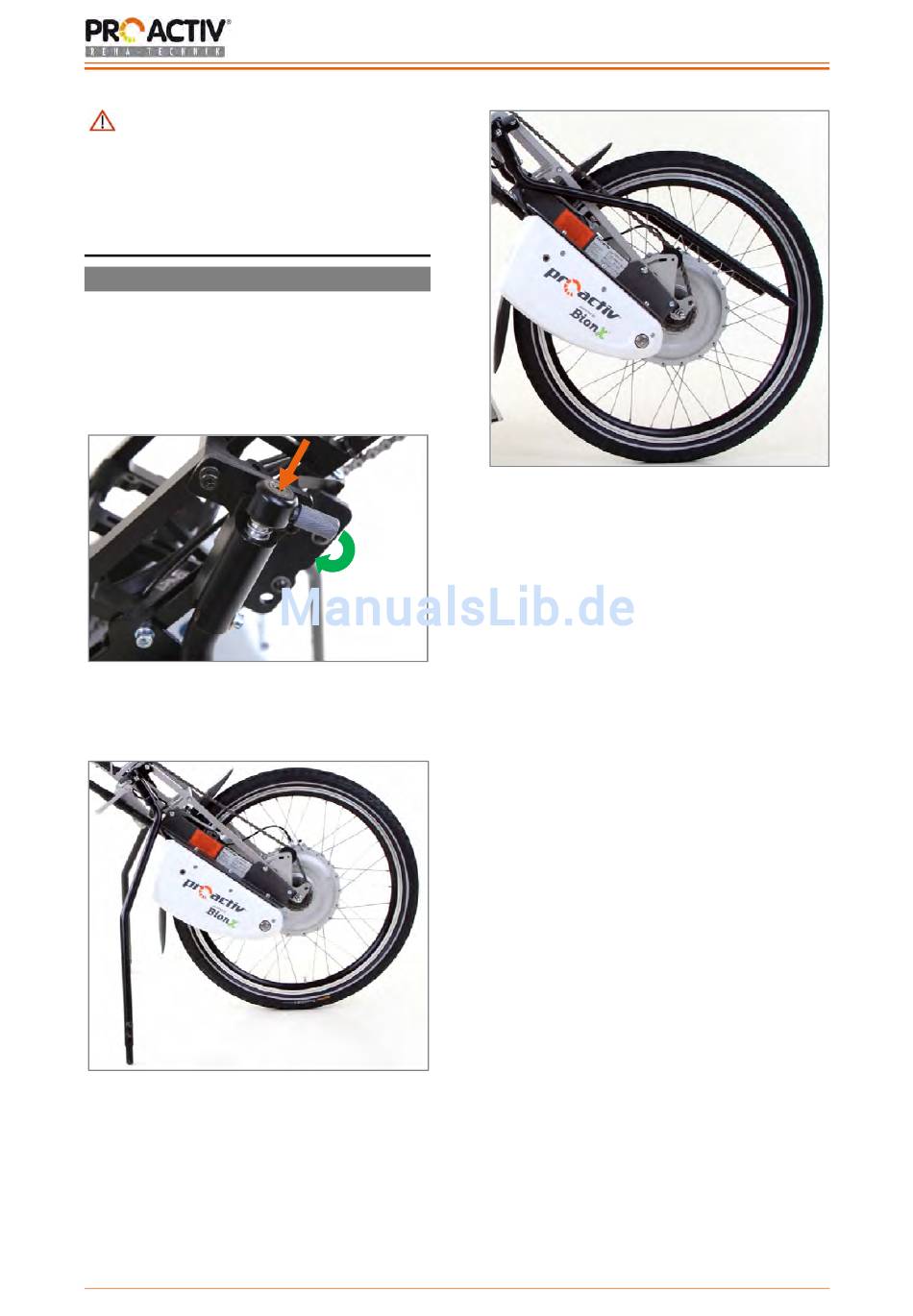

Abbildung 3: Nach unten Drücken und Verdrehen
des Betätigungshebels
Abbildung 4: Abstellständer in Aktivposition
13
Bedienungsanleitung NJ1 e-assistant
Abbildung 5: Abstellständer in Passivposition
19.1.2 Höheneinstellung Abstellständer
Die Höheneinstellung des Abstellständers ist
wichtig, um die Andockplatte des Produkts in
die richtige (Höhen-) Position zum Adapter zu
bringen.
Zur Einstellung der Höhe des Abstellständers
muss Folgendes beachtet werden: Das Maß
vom Boden bis zur Unterkante der Nase des
Einhängemauls (auf Rollstuhlseite) sollte dem
Maß vom Boden bis zur oberen Kante des
Einhängebolzens (auf Produktseite) entspre-
chen. Sofern aufgrund des Lochrasters eine
Abweichung dieser beiden Maße besteht, kann
das Maß vom Boden bis zur oberen Kante des
Einhängebolzens bis max. 1 cm größer sein. In
diesem Fall lässt sich das Produkt durch leich-
tes Ankippen nach hinten (über den Abstell-
ständer) in den Adapter einhängen.
