Um alle 12 Power Ports des EPC NET 2x6 korrekt schalten
zu können, müssen beide Stromanschlusskabel mit den
Netzstromanschlüssen (h) und dem Stromnetz verbunden
sein. Ist nur einer der Netzstromanschlüsse mit Strom
versorgt kann nur eine Hälfte der Power Ports (A1-A6 oder
B1-B6) geschaltet werden, je nachdem welcher Netzstro-
manschluss (A oder B) versorgt ist.

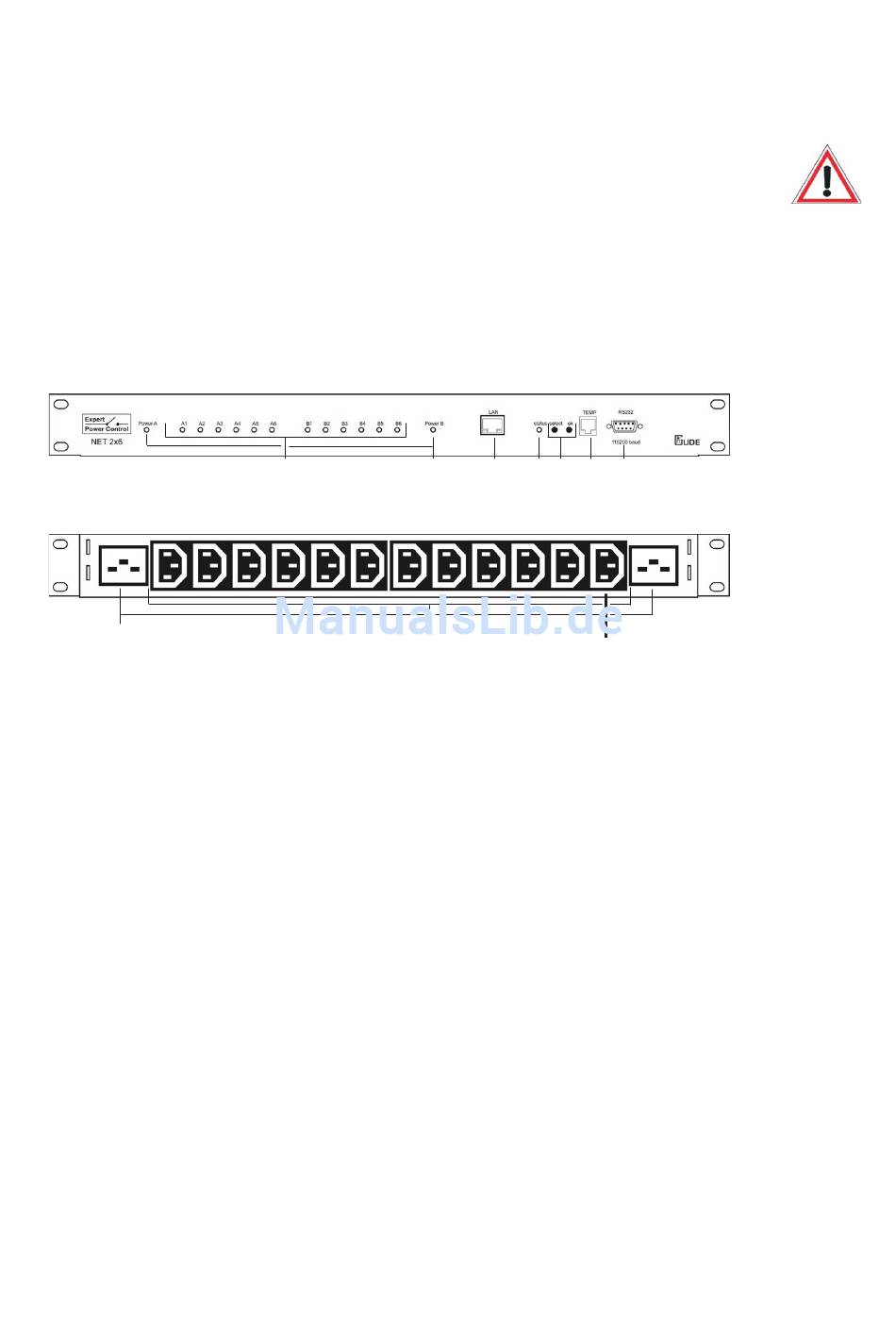

Abb. 1: Vorderseite des EPC NET 2x6
Abb. 2: Rückseite des EPC NET 2x6
h
a. LEDs der Power Ports
b. LEDs der Stromversorgungen
c. Ethernet-Anschluss
d. Status-LED
e. Power Port Steuertaster (select/ok)
2.3 Die Status-LED
Die Status-LED (d) zeigt Ihnen verschiedene Zustände direkt
am Gerät an:
rot: Das Gerät ist nicht mit dem Ethernet verbunden.
•
•
orange: Das Gerät ist mit dem Ethernet verbunden, die
TCP/IP Einstellungen sind nicht zugewiesen
•
grün: Das Gerät ist mit dem Ethernet verbunden, die
TCP/IP Einstellungen wurden vorgenommen.
•
regelmäßig blinkend: Das Gerät befindet sich im Boot-
loader-Modus.
a
b
i
f. Anschluss Temperatursensor
g. Serieller Anschluss
h. 2 x Netzstromanschluss (IEC, 16A)
i. 2 x 6 Power Ports (IEC, max. 10 A pro Anschluss)
d e
g
c
f
Power Port A1
Expert Power Control NET 2x6
