Stap 7.2:

Benodigdheden:
- Achterpaneel (groot gebogen paneel met riemgaten in doos III)
- Zakje D (4x M6 kruiskop bout, 4x M6 dopmoer, 4x M6 veerring,
8x M6 ring)
J.
23.

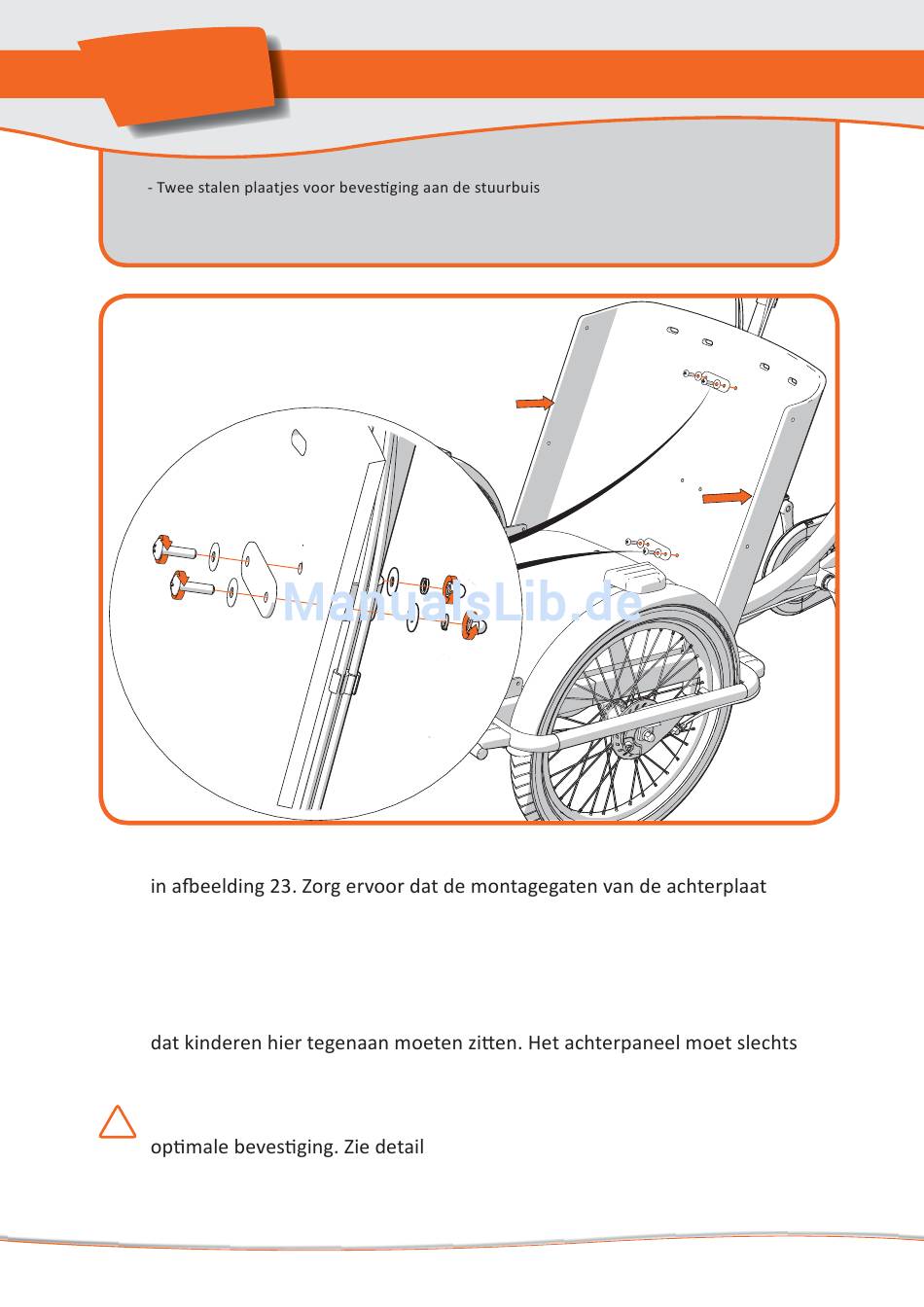

1. Zet het achterpaneel van de bak tegen de stuurbuis, zoals weergegeven
overeenkomen met de montagegaten in de stuurbuis.
2. Zet het achterpaneel van de bak vast aan de stuurbuis met behulp van
de stalen plaatjes en de bouten, moeren en ringen uit zakje D. Gebruik
de dopmoeren aan de buitenkant van de bak (zie detail J), dit voorkomt
handvast vastgezet worden, omdat het geheel van de bak dan beter past.
!
Let op! Hanteer de juiste volgorde van bout, moer en ringetjes voor een

Achterpaneel monteren

J voor deze volgorde.
Gereedschap:
- Steeksleutel 10
- Kruiskopschroevendraaier
21
