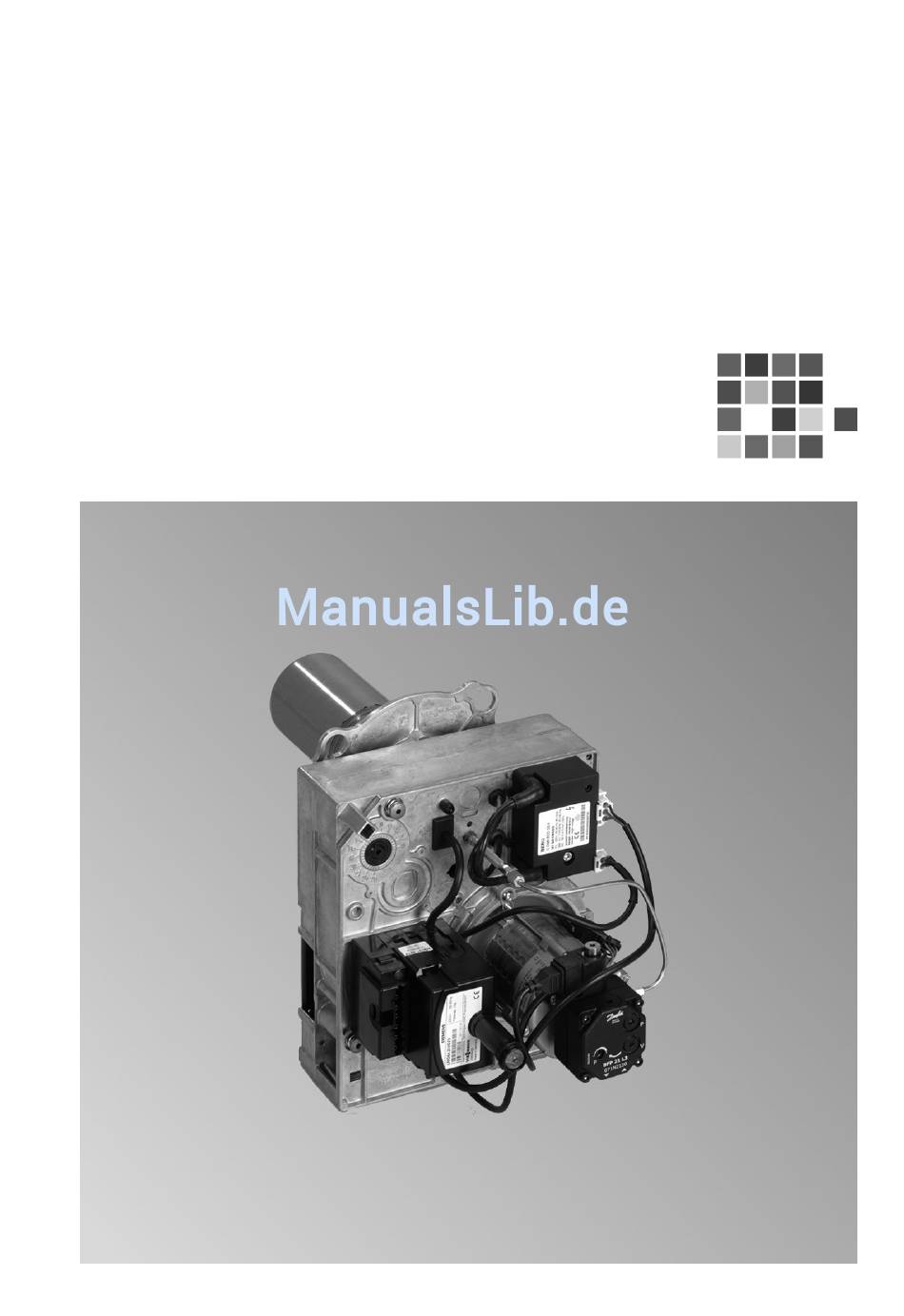

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoflame 300 Typ VHG Öl-Blaubrenner mit Heizölvorwärmung für Vitoladens 300-T, Vitola 200, Typ VX2A, und Vitorondens 200-T Nenn-Wärmeleistung 18 bis 33 kW VITOFLAME 300 Nach Montage entsorgen! 5457 937 5/2010...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Hinweis ■ Anlage spannungsfrei schalten (z.B. Angaben mit dem Wort Hinweis enthal- an der separaten Sicherung oder ten Zusatzinformationen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montageablauf Brenner an Heizkessel anbauen................Ölfilter........................■ Ölfilter für Einstrangsystem................■ Ölfilter für Zweistrangsystem................Ölversorgung......................Ölversorgung als Einstrangsystem erstellen............■ Tank hochliegend....................■ Tank tiefliegend....................Ölversorgung als Zweistrangsystem erstellen............10 ■ Tank hochliegend....................10 ■ Tank tiefliegend....................11 Elektrisch anschließen..................12 Brennerhaube anbauen..................

  • Seite 4: Brenner An Heizkessel Anbauen

    Brenner an Heizkessel anbauen Hinweis Abhängig von der Anordnung des Ölfil- ters die Fixierung der Ölzuführung ent- weder rechts oder links einstecken.

  • Seite 5: Ölfilter

    Ölfilter Ölfilter für Einstrangsystem A Ölzuleitung vom Tank C Von der Ölpumpe am Brenner B Zur Ölpumpe am Brenner D Entlüftung Bei der Installation nach dem Einstrang- system mit einem Einstrangfilter-Heizöl- filter R ⅜ (Filterfeinheit max. 40 μm) empfehlen wir den Einsatz eines auto- matischen Heizölentlüfters mit integrier- tem Ölfilter.

  • Seite 6: Ölfilter Für Zweistrangsystem

    Ölfilter (Fortsetzung) Ölfilter für Zweistrangsystem A Ölzuleitung vom Tank C Von der Ölpumpe am Brenner B Zur Ölpumpe am Brenner D Rücklauf zum Tank In die Ölversorgung unbedingt einen Heizölfilter R ⅜ einbauen (Filterfeinheit max. 40 μm). Ölversorgung Bitte auch die Anforderungen an Ölleitungen gemäß DIN 4755 oder TRÖL (Techni- sche Regeln Ölanlagen) und die geltenden Gewässerschutz-Bestimmungen beach- ten.
  • Seite 7 Ölversorgung (Fortsetzung) Falls die Saughöhe oder die max. Rohrleitungslänge bei tiefliegendem Tank größer ist als in den entsprechenden Tabellen angegeben, ist ein Ölförderaggregat erfor- derlich. Wir empfehlen ein autark arbeitendes Saugpumpenaggregat. Falls ein Öl- Druckspeicheraggregat installiert ist, darf der Druck am Saugstutzen der Ölbrenner- pumpe max.

  • Seite 8: Ölversorgung Als Einstrangsystem Erstellen

    Ölversorgung als Einstrangsystem erstellen Tank hochliegend A Fußventil C Heizölentlüfter B Heizölfilter Saughöhe H Max. Rohrleitungslänge in m bei Innendurchmesser Saugleitung in m 4 mm 6 mm 5 mm +4,0 +3,5 +3,0 +2,5 +2,0 +1,5 +1,0 +0,5 Hinweis Grundlage für die Rohrleitungsausle- gung sind die DIN 4755, Anhang A, Aus- gabe 11.2004 oder die Werte aus der TRÖL (Technische Regeln Ölanlagen).

  • Seite 9: Tank Tiefliegend

    Ölversorgung als Einstrangsystem erstellen (Fortsetzung) Tank tiefliegend A Fußventil C Heizölentlüfter B Heizölfilter Saughöhe H Max. Rohrleitungslänge in m bei Innendurchmesser Saugleitung in m 4 mm 6 mm 5 mm –0,5 –1,0 –1,5 –2,0 –2,5 –3,0 –3,5 –4,0 — Hinweis Grundlage für die Rohrleitungsausle- gung sind die DIN 4755, Anhang A, Aus- gabe 11.2004 oder die Werte aus der...

  • Seite 10: Ölversorgung Als Zweistrangsystem Erstellen

    Ölversorgung als Zweistrangsystem erstellen Zweistrangsystem nicht in c. Tank hochliegend A Fußventil B Heizölfilter Saughöhe H Max. Rohrleitungslänge in m bei Innendurchmesser Saugleitung in m 6 mm 8 mm 10 mm +4,0 +3,5 +3,0 +2,5 +2,0 +1,5 +1,0 +0,5 Hinweis Grundlage für die Rohrleitungsausle- gung sind die DIN 4755, Anhang A, Aus- gabe 11.2004 oder die Werte aus der...

  • Seite 11: Tank Tiefliegend

    Ölversorgung als Zweistrangsystem erstellen (Fortsetzung) Tank tiefliegend A Fußventil B Heizölfilter Saughöhe H Max. Rohrleitungslänge in m bei Innendurchmesser Saugleitung in m 6 mm 8 mm 10 mm –0,5 –1,0 –1,5 –2,0 –2,5 –3,0 –3,5 — Hinweis Grundlage für die Rohrleitungsausle- gung sind die DIN 4755, Anhang A, Aus- gabe 11.2004 oder die Werte aus der TRÖL (Technische Regeln Ölanlagen).

  • Seite 12: Elektrisch Anschließen

    Elektrisch anschließen Hinweis Anschlüsse „L 1“ und „N“ am Netzan- schluss der Regelung dürfen nicht ver- tauscht sein. Brennerhaube anbauen Hinweis Montageanleitung Zubehör für Nur bei raumluftunabhängigem Betrieb: raumluftunabhängigen Betrieb. Vor Anbau der Brennerhaube Ansaug- adapter des Zubehörs für raumluftunab- hängigen Betrieb am Brenner anschlie- ßen.

  • Seite 13: Inbetriebnahme Und Einregulierung

    Inbetriebnahme und Einregulierung Serviceanleitung.
