Inhaltszusammenfassung für Viessmann VITOLA 300 TYP VT3

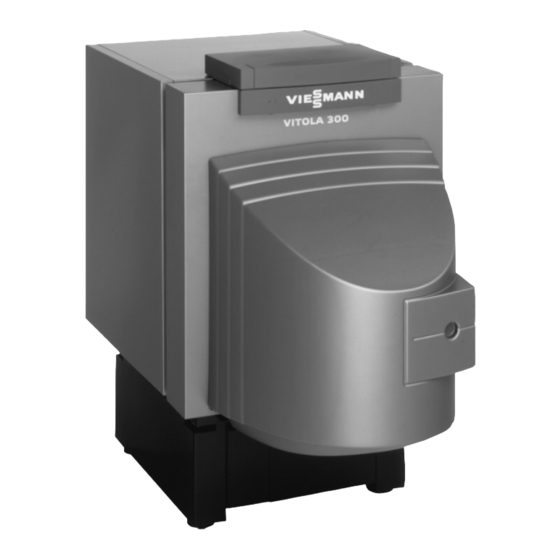

- Seite 1 Serviceanleitung für die Fachkraft Vitola 300 Typ VT3 Öl Heizkessel mit RotriX EV Ölbrenner Vitola 300 5681 312 10/99...
-
Seite 2: Sicherheitshinweise
Inbetriebnahme, Wartung oder Service sorgfältig durch. Gewährleistungsansprüche entfallen, soweit die Service und Bedienungs unterlagen nicht beachtet werden. Für die Montage von Viessmann Einzelteilen sind darüber hinaus die zugehörigen Montageanleitungen, soweit im Lieferumfang vorhanden, ver bindlich. Zur Einweisung der Monteure veran... -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Serviceanleitung . -
Seite 4: Allgemeine Informationen
Chem. Kesselreiniger (evtl.) Einzelteile Original Einzelteile O Ring Dichtung für Mischer Bei Austausch müssen die passenden Dichtschnur für Kesseltür Original Einzelteile von Viessmann ver Formteil für Kesseltür wendet werden. Formteil für Brennkammer Technische Unterlagen Bedienungsanleitung vom Heizkessel und allen Zubehörteilen... -
Seite 5: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Erstinbetriebnahme Bedienungsanleitung, Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Zuluftöffnung des Auf stellraums geöffnet ist. 2. Vordruck des Membran Ausdehnungs Hinweis! gefäßes prüfen. Ist der Vordruck des Membran Ausdeh nungsgefäßes niedriger als der stati sche Druck der Anlage, so viel Stick stoff nachfüllen, bis der Vordruck größer (0,1 bis 0,2 bar) als der statische Druck der Anlage ist. - Seite 6 Erstinbetriebnahme und Wartung Wartung 1. Anlage außer Betrieb nehmen 1. Netzspannung bzw. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. 2. Brennstoffzufuhr sperren (Ölfilter ventil schließen). 2. Kesseltür öffnen 1. Brennerhaube A entriegeln und abnehmen. 2. Steckverbinder fA B vom Brenner abziehen.
- Seite 7 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 4. Dichtungen und Wärmedämmteile prüfen 1. Dichtungen und Dichtschnüre der Kesseltür und Brennkammerabdich tung im Innenkessel auf Beschädi gungen prüfen. 2. Wärmedämmteile von Brenn kammer und Kesseltür auf Beschä digungen prüfen. 3. Beschädigte Teile austauschen. 5.
- Seite 8 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 6. Heizungsseitige und trinkwasserseitige Anschlüsse prüfen Alle Anschlüsse auf Dichtheit prüfen. 7. Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventile nach Angaben des Herstellers prüfen. 8. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Mem bran Ausdehnungsgefäßes beachten.
- Seite 9 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 10. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Hebel des Mischermotors vom Mischergriff abziehen. 2. Mischer auf Leichtgängigkeit prüfen. 3. Dichtheit des Mischers prüfen. Bei Undichtheit O Ring Dichtungen austauschen. 4. Motorhebel wieder einrasten. 11. Zuluftöffnung des Aufstellraums prüfen Funktion der Zuluftöffnung prüfen.
-
Seite 10: Zusatzinformationen Einzelteilliste
Zusatzinformationen Einzelteilliste Hinweise für Ersatzbestellungen! Best. Nr. und Herstell Nr. (siehe Typen schild) sowie die Positionsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Wärmedämmung, kpl. 010 Haltewinkel hinten (mit Pos. 002 bis 017) 011 Abdeckkappe 002 Oberblech 012 Zugentlastung, 2fach... - Seite 11 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 014 Bürstenstiel Einzelteile ohne Abbildung: 020 Scharnierstab 015 Dekor Klebeband 021 Riegel 017 Beipack Wärmedämmung 022 Kesseltür 018 Dichtmaterial für Abgasabzug 023 Wärmedämmblock für Kesseltür 040 Montageanleitung 024 Dichtschnur 042 Serviceanleitung 025 Dichtpackung 16 x 12 044 Sprühdosenlack, vitosilber 026 Dichtpackung 12 x 12 045 Lackstift, vitosilber...
-
Seite 12: Protokoll
Wartung/Service Wartung/Service Wartung/Service durch: Konformitätserklärung und Herstellerbescheinigung Konformitätserklärung für Heizkessel mit Öl Gebläsebrenner Wir, die Viessmann Werke GmbH&Co, D 35107 Allendorf, erklären in alleiniger Verantwortung, daß das Produkt Vitola 300 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien...
