21
I 220V-240V/50Hz

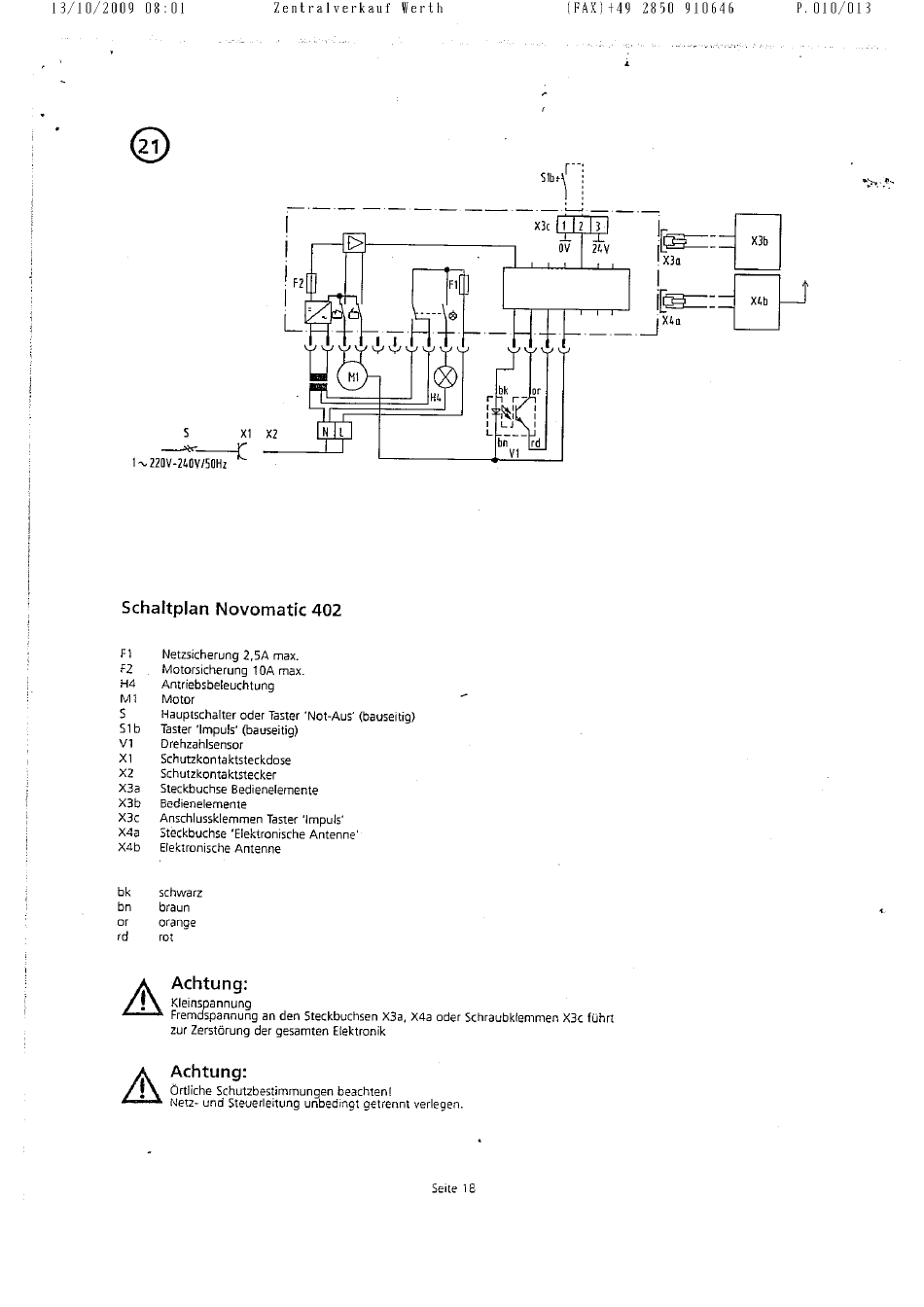

Schaltplan Novomatic 402
Netzsicherung2,5A max.
Motorsicherung IOA max.
Antriebsbeleuchtung
MI Motor
s
Hauptschalter OderTaster'Not-Aus•(bauseitig)
Taster ' Impuf5'(bauseitig)
Slb
VI Drehzahlsensor
Xl Schutzkontaktsteckdose
Schutzkontaktstecker
Steckbuchse Bedienelemente
X3a
Bedienelemente
X3c AnschlussklemmenTaster'Impulsi
Steckbuchse 'Elektronische Antenne'
X4b Elektronische
bk schwarz
bn braun
or orange
rd
rot
Achtung:
Kleinspannung
Fremdspannung an den Steckbuchsen X3a. X4a Oder Schraubklemmen X3c führt
zur Zerstörung der gesamten Elektronik
Achtung:
ÖrtlicheSchutzbestimmungen beachten!
Netz- und Steuerleitung unbedingt getrennt verlegen.
Zentralverkauf Werth
Antenne
(FAX) +49
Slby
X3c 1
2 3
21.v
bk
or
bn¯ ¯ rd
Seite 18
