zusätzliche Drehmomentwelligkeit auf, und das maximale Drehmoment steht für alle
Antriebswellenpositionen zur Verfügung.
Die Verwendung dieses Encoder-Typs führt nicht zu einem Positionssprung, wenn der
Umrichter nach Netz Ein zum ersten Mal aktiviert wird, sondern lediglich zu der oben
beschriebenen geringfügigen Spezifikationsverringerung für die ersten 60 bis 120°
elektrisch der Bewegung.
Sollwert
Indexausrichtung
SM-Universal Encoder Plus-Betriebsanleitung
Ausgabe: 5

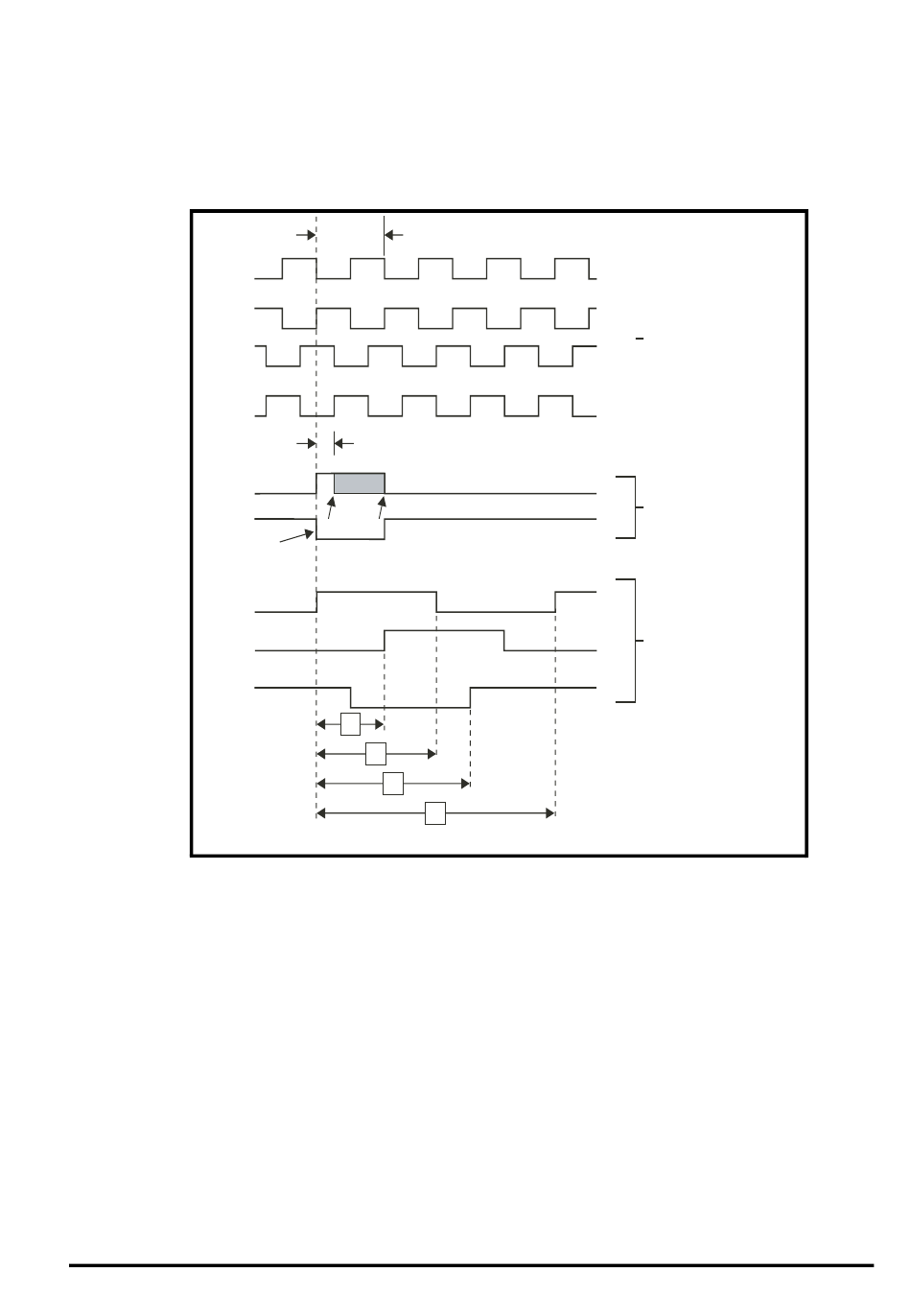

Abbildung 3-3 Beispiel für Encoder-Rückführungssignale
360˚ Grad elektrisch (Encoder)
°
90˚-Trennung von A und B
min. max.
1
/
3
1
/
2
2
/
3
1
Mechanische Umdrehung
www.controltechniques.de
A
/A
Inkrementelle
Signale
B
/B
Z
Nullimpuls-
Signale
/Z
U
Kommutierungssignale
V
W
