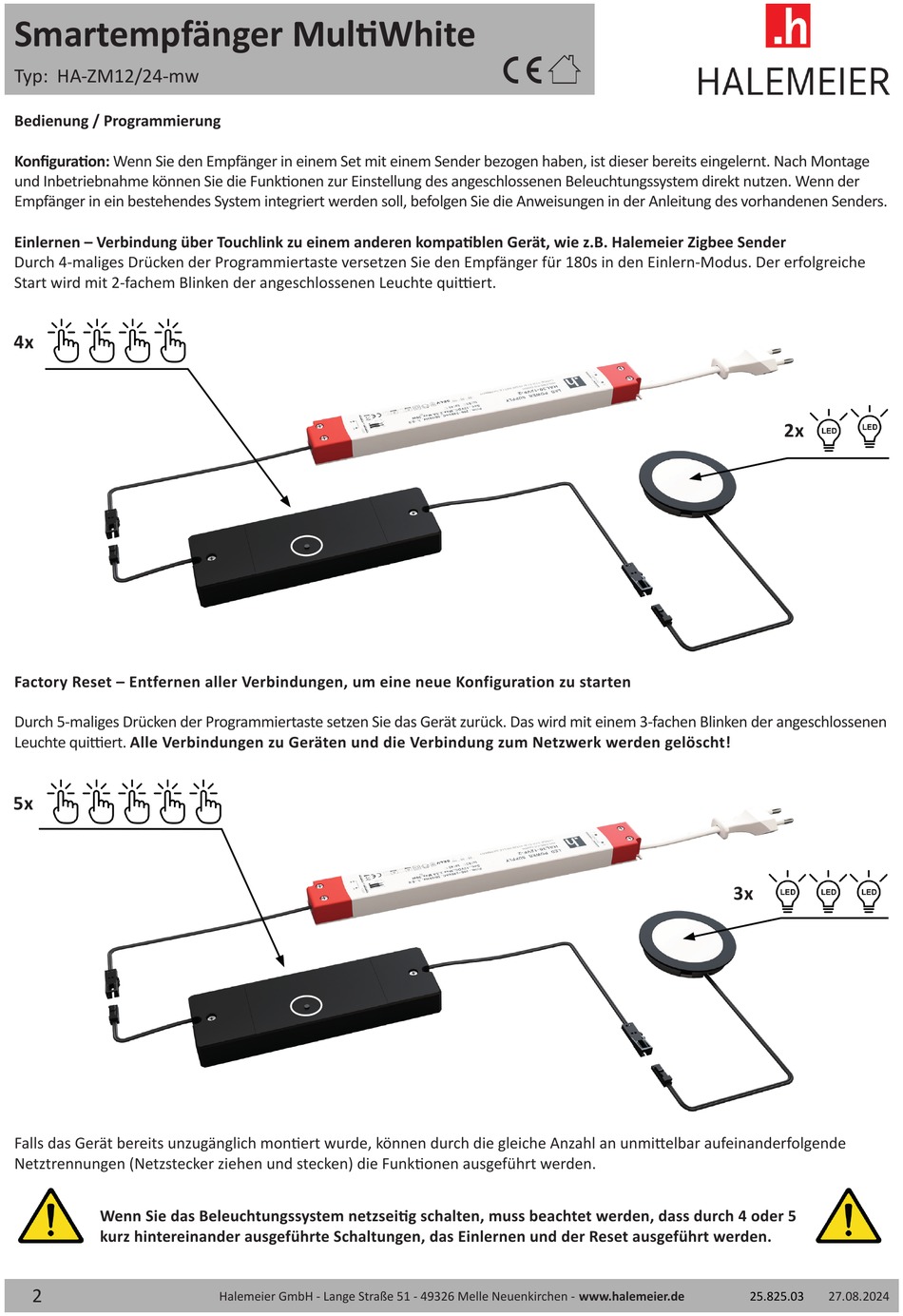

Halemeier S-Mitter Basic MultiWhite2 Bedienungsanleitung Seite 6

Smartempfänger MultiWhite
Typ: HA-ZM12/24-mw
Bedienung / Programmierung
Konfiguration: Wenn Sie den Empfänger in einem Set mit einem Sender bezogen haben, ist dieser bereits eingelernt. Nach Montage
und Inbetriebnahme können Sie die Funktionen zur Einstellung des angeschlossenen Beleuchtungssystem direkt nutzen. Wenn der
Empfänger in ein bestehendes System integriert werden soll, befolgen Sie die Anweisungen in der Anleitung des vorhandenen Senders.
Einlernen – Verbindung über Touchlink zu einem anderen kompatiblen Gerät, wie z.B. Halemeier Zigbee Sender
Durch 4-maliges Drücken der Programmiertaste versetzen Sie den Empfänger für 180s in den Einlern-Modus. Der erfolgreiche
Start wird mit 2-fachem Blinken der angeschlossenen Leuchte quittiert.
4x
Factory Reset – Entfernen aller Verbindungen, um eine neue Konfiguration zu starten
Durch 5-maliges Drücken der Programmiertaste setzen Sie das Gerät zurück. Das wird mit einem 3-fachen Blinken der angeschlossenen
Leuchte quittiert. Alle Verbindungen zu Geräten und die Verbindung zum Netzwerk werden gelöscht!
5x
Falls das Gerät bereits unzugänglich montiert wurde, können durch die gleiche Anzahl an unmittelbar aufeinanderfolgende
Netztrennungen (Netzstecker ziehen und stecken) die Funktionen ausgeführt werden.
Wenn Sie das Beleuchtungssystem netzseitig schalten, muss beachtet werden, dass durch 4 oder 5
kurz hintereinander ausgeführte Schaltungen, das Einlernen und der Reset ausgeführt werden.
2
Halemeier GmbH - Lange Straße 51 - 49326 Melle Neuenkirchen -
cq
www.halemeier.de
2x
3x
25.825.03 27. 08. 2024
