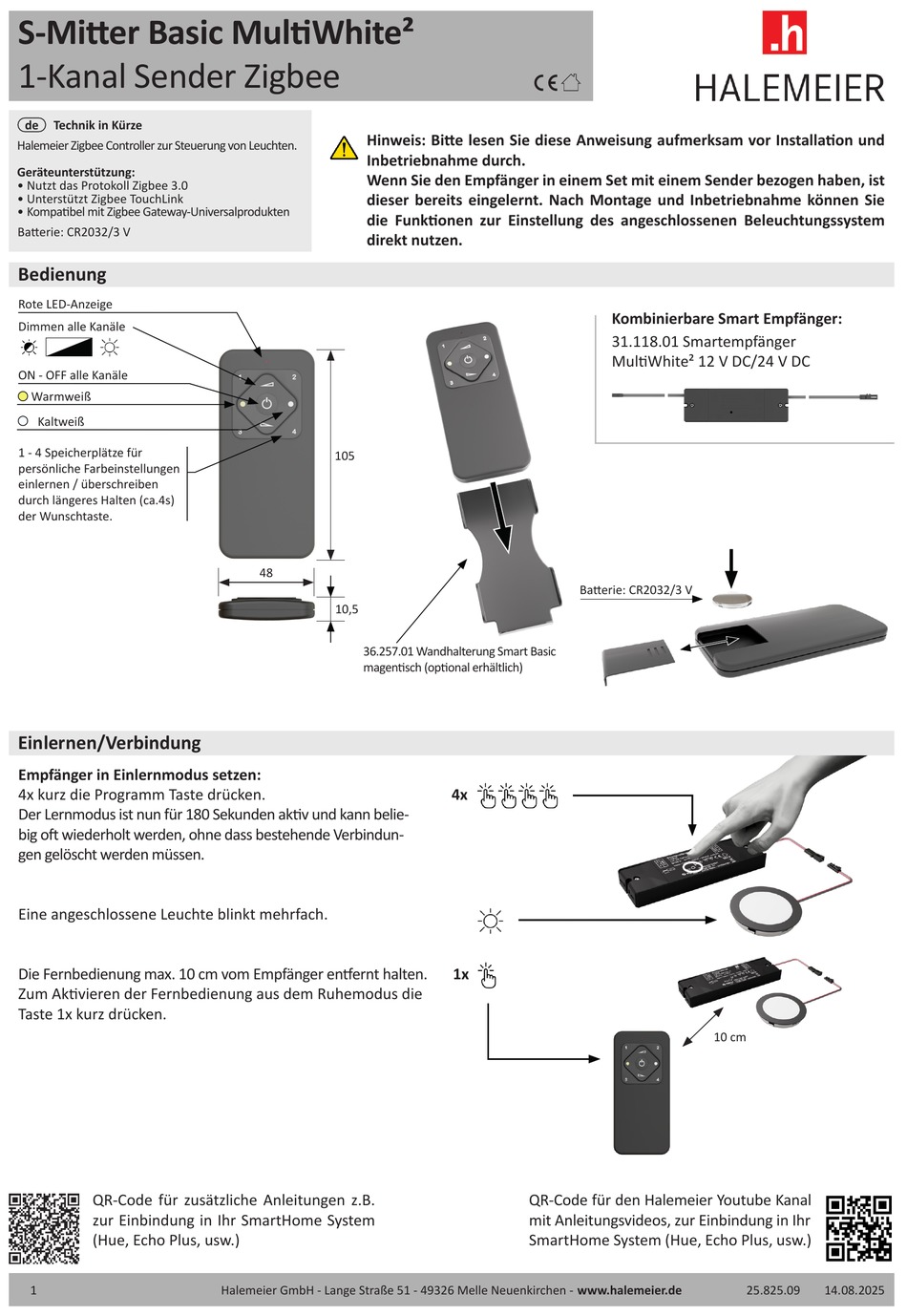

Halemeier S-Mitter Basic MultiWhite2 Kurzanleitung

S-Mitter Basic MultiWhite²
1-Kanal Sender Zigbee
de Technik in Kürze
Halemeier Zigbee Controller zur Steuerung von Leuchten.
Geräteunterstützung:
• Nutzt das Protokoll Zigbee 3.0
• Unterstützt Zigbee TouchLink
• Kompatibel mit Zigbee Gateway-Universalprodukten
Batterie: CR2032/3 V
Bedienung
Rote LED-Anzeige
Dimmen alle Kanäle
ON - OFF alle Kanäle
Warmweiß
Kaltweiß
1 - 4 Speicherplätze für
persönliche Farbeinstellungen
einlernen / überschreiben
durch längeres Halten (ca.4s)
der Wunschtaste.
Einlernen/Verbindung
Empfänger in Einlernmodus setzen:
4x kurz die Programm Taste drücken.
Der Lernmodus ist nun für 180 Sekunden aktiv und kann belie-
big oft wiederholt werden, ohne dass bestehende Verbindun-
gen gelöscht werden müssen.
Eine angeschlossene Leuchte blinkt mehrfach.
Die Fernbedienung max. 10 cm vom Empfänger entfernt halten.
Zum Aktivieren der Fernbedienung aus dem Ruhemodus die
Taste 1x kurz drücken.
QR-Code für zusätzliche Anleitungen z.B.
zur Einbindung in Ihr SmartHome System
(Hue, Echo Plus, usw.)
1
Hinweis: Bitte lesen Sie diese Anweisung aufmerksam vor Installation und
Inbetriebnahme durch.
Wenn Sie den Empfänger in einem Set mit einem Sender bezogen haben, ist
dieser bereits eingelernt. Nach Montage und Inbetriebnahme können Sie
die Funktionen zur Einstellung des angeschlossenen Beleuchtungssystem
direkt nutzen.
105
48
10,5
36.257.01 Wandhalterung Smart Basic
magentisch (optional erhältlich)
Halemeier GmbH - Lange Straße 51 - 49326 Melle Neuenkirchen -
cq
Kombinierbare Smart Empfänger:
31.118.01 Smartempfänger
MultiWhite² 12 V DC/24 V DC
Batterie: CR2032/3 V
4x
1x
QR-Code für den Halemeier Youtube Kanal
mit Anleitungsvideos, zur Einbindung in Ihr
SmartHome System (Hue, Echo Plus, usw.)
www.halemeier.de
10 cm
25.825.09 14. 08. 2025
