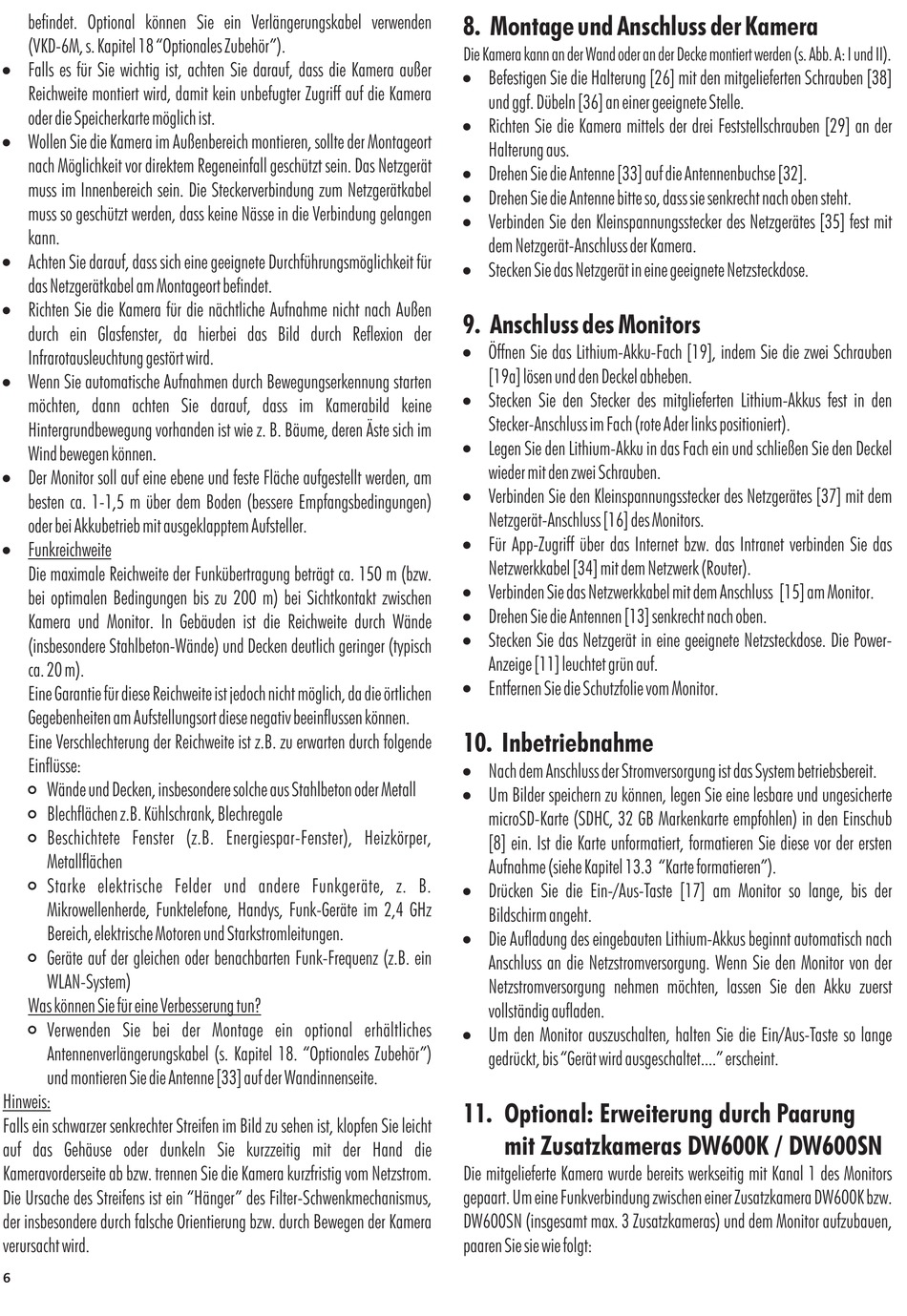

befindet. Optional können Sie ein Verlängerungskabel verwenden
(VKD-6M, s. Kapitel 18 "Optionales Zubehör").
!
Falls es für Sie wichtig ist, achten Sie darauf, dass die Kamera außer
Reichweite montiert wird, damit kein unbefugter Zugriff auf die Kamera
oder die Speicherkarte möglich ist.
!
Wollen Sie die Kamera im Außenbereich montieren, sollte der Montageort
nach Möglichkeit vor direktem Regeneinfall geschützt sein. Das Netzgerät
muss im Innenbereich sein. Die Steckerverbindung zum Netzgerätkabel
muss so geschützt werden, dass keine Nässe in die Verbindung gelangen
kann.
!
Achten Sie darauf, dass sich eine geeignete Durchführungsmöglichkeit für
das Netzgerätkabel am Montageort befindet.
!
Richten Sie die Kamera für die nächtliche Aufnahme nicht nach Außen
durch ein Glasfenster, da hierbei das Bild durch Reflexion der
Infrarotausleuchtung gestört wird.
!
Wenn Sie autom atische Aufnahmen durch Bewegungserkennung starten
möchten, dann achten Sie darauf, dass im Kamerabild keine
Hintergrundbewegung vorhanden ist wie z. B. Bäume, deren Äste sich im
Wind bewegen können.
!
Der Monitor soll auf eine ebene und feste Fläche aufgestellt werden, am
besten ca. 1-1,5 m über dem Boden (bessere Empfangsbedingungen)
oder bei Akkubetrieb mit ausgeklapptem Aufsteller.
! Funkreichweite
Die maximale Reichweite der Funkübertragung beträgt ca. 150 m (bzw.
bei optimalen Bedingungen bis zu 200 m) bei Sichtkontakt zwischen
Kamera und Monitor. In Gebäuden ist die Reichweite durch Wände
(insbesondere Stahlbeton-Wände) und Decken deutlich geringer (typisch
ca. 20 m).
Eine Garantie für diese Reichweite ist jedoch nicht möglich, da die örtlichen
Gegebenheiten am Aufstellungsort diese negativ beeinflussen können.
Eine Verschlechterung der Reichweite ist z.B. zu erwarten durch folgende
Einflüsse:
#
Wände und Decken, insbesondere solche aus Stahlbeton oder Metall
#
Blechflächen z.B. Kühlschrank, Blechregale
#
Beschichtete Fenster (z.B. Energiespar-Fenster), Heizkörper,
Metallflächen
#
Starke elektrische Felder und andere Funkgeräte, z. B.
Mikrowellenherde, Funktelefone, Handys, Funk-Geräte im 2,4 GHz
Bereich, elektrische Motoren und Starkstromleitungen.
#
Geräte auf der gleichen oder benachbarten Funk-Frequenz (z.B. ein
WLAN-System)
Was können Sie für eine Verbesserung tun?
#
Verwenden Sie bei der Montage ein optional erhältliches
Antennenverlängerungskabel (s. Kapitel 18. "Optionales Zubehör")
und montieren Sie die Antenne [33] auf der Wandinnenseite.
Hinweis:
Falls ein schwarzer senkrechter Streifen im Bild zu sehen ist, klopfen Sie leicht
auf das Gehäuse oder dunkeln Sie kurzzeitig mit der Hand die
Kameravorderseite ab bzw. trennen Sie die Kamera kurzfristig vom Netzstrom.
Die Ursache des Streifens ist ein "Hänger" des Filter-Schwenkmechanismus,
der insbesondere durch falsche Orientierung bzw. durch Bewegen der Kamera
verursacht wird.
6

8. Montage und Anschluss der Kamera

Die Kamera kann an der Wand oder an der Decke montiert werden (s. Abb. A: I und II)
!
Befestigen Sie die Halterung [26] mit den mitgelieferten Schrauben [38]
und ggf. Dübeln [36] an einer geeignete Stelle.
!
Richten Sie die Kamera mittels der drei Feststellschrauben [29] an der
Halterung aus.
!
Drehen Sie die Antenne [33] auf die Antennenbuchse [32].
!
Drehen Sie die Antenne bitte so, dass sie senkrecht nach oben steht.
!
Verbinden Sie den Kleinspannungsstecker des Netzgerätes [35] fest mit
dem Netzgerät-Anschluss der Kamera.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose.

9. Anschluss des Monitors

!
Öffnen Sie das Lithium-Akku-Fach [19], indem Sie die zwei Schrauben
[19a] lösen und den Deckel abheben.
!
Stecken Sie den Stecker des mitglieferten Lithium-Akkus fest in den
Stecker-Anschluss im Fach (rote Ader links positioniert).
!
Legen Sie den Lithium-Akku in das Fach ein und schließen Sie den Deckel
wieder mit den zwei Schrauben.
!
Verbinden Sie den Kleinspannungsstecker des Netzgerätes [37] mit dem
Netzgerät-Anschluss [16] des Monitors.
!
Für App-Zugriff über das Internet bzw. das Intranet verbinden Sie das
Netzwerkkabel [34] mit dem Netzwerk (Router).
!
Verbinden Sie das Netzwerkkabel mit dem Anschluss [15] am Monitor.
!
Drehen Sie die Antennen [13] senkrecht nach oben.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose. Die Power-
Anzeige [11] leuchtet grün auf.
!
Entfernen Sie die Schutzfolie vom Monitor.
10. Inbetriebnahme
!
Nach dem Anschluss der Stromversorgung ist das System betriebsbereit.
!
Um Bilder speichern zu können, legen Sie eine lesbare und ungesicherte
microSD-Karte (SDHC, 32 GB Markenkarte empfohlen) in den Einschub
[8] ein. Ist die Karte unformatiert, formatieren Sie diese vor der ersten
Aufnahme (siehe Kapitel 13.3 "Karte formatieren").
!
Drücken Sie die Ein-/Aus-Taste [17] am Monitor so lange, bis der
Bildschirm angeht.
!
Die Aufladung des eingebauten Lithium-Akkus beginnt automatisch nach
Anschluss an die Netzstromversorgung. Wenn Sie den Monitor von der
Netzstromversorgung nehmen möchten, lassen Sie den Akku zuerst
vollständig aufladen.
!
Um den Monitor auszuschalten, halten Sie die Ein/Aus-Taste so lange
gedrückt, bis "Gerät wird ausgeschaltet...." erscheint.
11. Optional: Erweiterung durch Paarung
mit Zusatzkameras DW600K / DW600SN
Die mitgelieferte Kamera wurde bereits werkseitig mit Kanal 1 des Monitors
gepaart. Um eine Funkverbindung zwischen einer Zusatzkamera DW600K bzw.
DW600SN (insgesamt max. 3 Zusatzkameras) und dem Monitor aufzubauen,
paaren Sie sie wie folgt:
.
