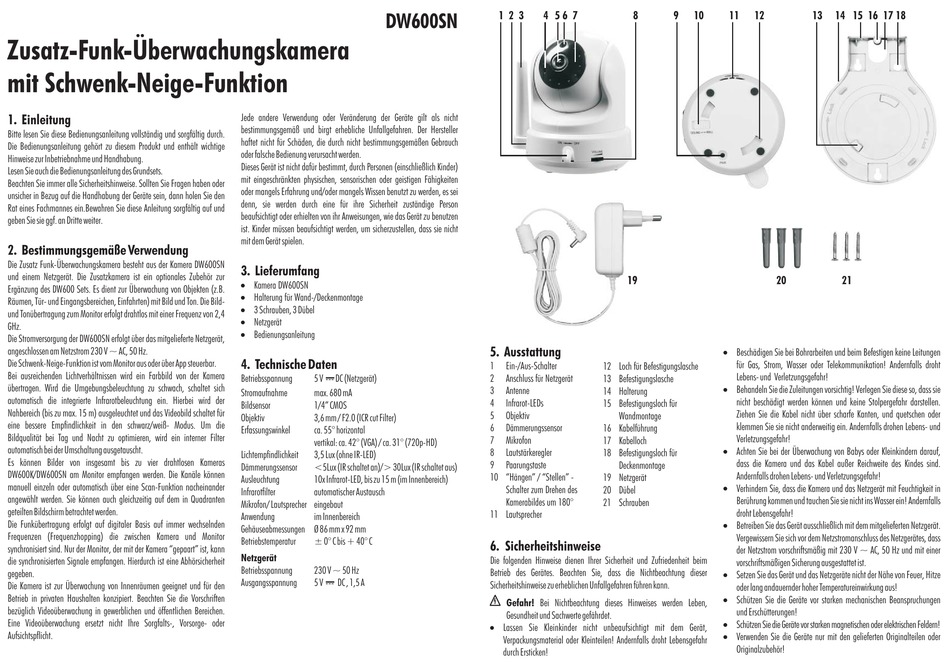

indexa DW600SN Bedienungsanleitung

Zusatz-Funk-Überwachungskamera
mit Schwenk-Neige-Funktion
1. Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch.
Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung.
Lesen Sie auch die Bedienungsanleitung des Grundsets.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder
unsicher in Bezug auf die Handhabung der Geräte sein, dann holen Sie den
Rat eines Fachmannes ein.Bewahren Sie diese Anleitung sorgfältig auf und
geben Sie sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Die Zusatz Funk-Überwachungskamera besteht aus der Kamera DW600SN
und einem Netzgerät. Die Zusatzkamera ist ein optionales Zubehör zur
Ergänzung des DW600 Sets. Es dient zur Überwachung von Objekten (z.B.
Räumen, Tür- und Eingangsbereichen, Einfahrten) mit Bild und Ton. Die Bild-
und Tonübertragung zum Monitor erfolgt drahtlos mit einer Frequenz von 2,4
GHz.
Die Stromversorgung der DW 600SN erfolgt über das mitgelieferte Netzgerät,
angeschlossen am Netzstrom 230 V ~ AC, 50 Hz.
Die Schwenk-Neige-Funktion ist vom Monitor aus oder über App steuerbar.
Bei ausreichenden Lichtverhältnissen wird ein Farbbild von der Kamera
übertragen. Wird die Umgebungsbeleuchtung zu schwach, schaltet sich
automatisch die integrierte Infrarotbeleuchtung ein. Hierbei wird der
Nahbereich (bis zu max. 15 m) ausgeleuchtet und das Videobild schaltet für
eine bessere Empfindlichkeit in den schwarz/weiß- Modus. Um die
Bildqualität bei Tag und Nacht zu optimieren, wird ein interner Filter
automatisch bei der Umschaltung ausgetauscht.
Es können Bilder von insgesamt bis zu vier drahtlosen Kameras
DW600K/DW600SN am Monitor empfangen werden. Die Kanäle können
manuell einzeln oder automatisch über eine Scan-Funktion nacheinander
angewählt werden. Sie können auch gleichzeitig auf dem in Quadranten
geteilten Bildschirm betrachtet werden.
Die Funkübertragung erfolgt auf digitaler Basis auf immer wechselnden
Frequenzen (Frequenzhopping) die zwischen Kamera und Monitor
synchronisiert sind. Nur der Monitor, der mit der Kamera "gepaart" ist, kann
die synchronisierten Signale empfangen. Hierdurch ist eine Abhörsicherheit
gegeben.
Die Ka mera ist zur Überwachung von Innenräumen geeignet und für den
Betrieb in privaten Haushalten konzipiert. Beachten Sie die Vorschriften
bezüglich Videoüberwachung in gewerblichen und öffentlichen Bereichen.
Eine Videoüberwachung ersetzt nicht Ihre Sorgfalts-, Vorsorge- oder
Aufsichtspflicht.
DW600SN
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller
haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch
oder falsche Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
3. Lieferumfang
!
Kamera DW600SN
!
Halterung für Wand-/Deckenmontage
!
3 Schrauben, 3 Dübel
!
Netzgerät
!
Bedienungsanleitung
4. Technische Daten
"
Betriebsspannung 5 V DC (Netzgerät)
Stromaufnahme max. 680 mA
Bildsensor 1/4" CMOS
Objektiv 3,6 mm / F2.0 (ICR cut Filter)
Erfassungswinkel ca. 55° ho rizontal
vertikal: ca. 42° (VGA) / ca. 31° (720p-HD)
Lichtempfindlichkeit 3,5 Lux (ohne I R-LED)
Dämmerungssensor <5Lux (IR schaltet an)/> 30Lux (IR schaltet aus)
Ausleuchtung 10x Infrarot-LED, bis zu 15 m (im Innenbereich)
Infrarotfilter automatischer Austausch
Mikrofon/ Lautsprecher eingebaut
Anwendung im Innenbereich
Gehäuseabmessungen Ø 86 mm x 92 mm
Betriebstemperatur ± 0° C bis + 40° C
Netzgerät
Betriebsspannung 230 V ~ 50 Hz
"
Ausgangsspannung 5 V DC , 1,5 A
1 2 3 4 5 6 7 8
19
5. Ausstattung
1 Ein-/Aus-Schalter 12 Loch für Befestigungslasche
2 Anschluss für Netzgerät
13 Befestigungslasche
3 Antenne 14 Halterung
4 Infrarot-LEDs
15 Befestigungsloch für
5 Objektiv Wandmontage
6 Dämmerungssensor 16 Kabelführung
7 Mikrofon
17 Kabelloch
8 Lautstärkeregler 18 Befestigungsloch für
9 Paarungstaste
Deckenmontage
10 "Hängen" / "Stellen" - 19 Netzgerät
Schalter zum Drehen des
20 Dübel
Kamerabildes um 180° 21 Schrauben
11 Lautsprecher
6. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim
Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser
Sicherheitshinweise zu erheblichen Unfallgefahren führen kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben,
Gesundheit und Sachwerte gefährdet.
!
Lassen Sie K leinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr
durch Ersticken!
9 10 11 12 13 14 15 16 17 18
20 21
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen
für Gas, Strom, Wasser oder Telekommunikation! Andernfalls droht
Lebens- und Verletzungsgefahr!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie
nicht beschädigt werden können und keine Stolpergefahr darstellen.
Ziehen Sie die Kabel nicht über scharfe Kanten, und quetschen oder
klemmen Sie sie nicht anderweitig ein. Andernfalls drohen Lebens- und
Verletzungsgefahr!
!
Achten Sie bei der Überwachung von Babys oder Kleinkindern darauf,
dass die Kamera und das Kabel außer Reichweite des Kindes sind.
Andernfalls drohen Lebens- und Verletzungsgefahr!
!
Verhindern Sie, dass die Kamera und das Netzgerät mit Feuchtigkeit in
Berührung kommen und tauchen Sie sie nicht ins Wasser ein! Andernfalls
droht Lebensgefahr!
!
Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät.
Vergewissern Sie sich vor dem Netzstromanschluss des Netzgerätes, dass
der Netzstrom vorschriftsmäßig mit 230 V ~ AC, 50 Hz und mit einer
vorschriftsmäßigen Sicherung ausgestattet ist.
!
Setzen Sie das Gerät und das Netzgeräte nicht der Nähe von Feuer, Hitze
oder lang andauernder hoh er Temperatureinwirkung aus!
!
Schützen Sie die Geräte vor starken mechanische
und Erschütterungen!
!
Schützen Sie die Geräte vor starken magnetischen oder elektrischen Feldern!
!
Verwenden Sie die Geräte nur mit den gelieferten Originalteilen oder
Originalzubehör!
n Beanspruchungen
