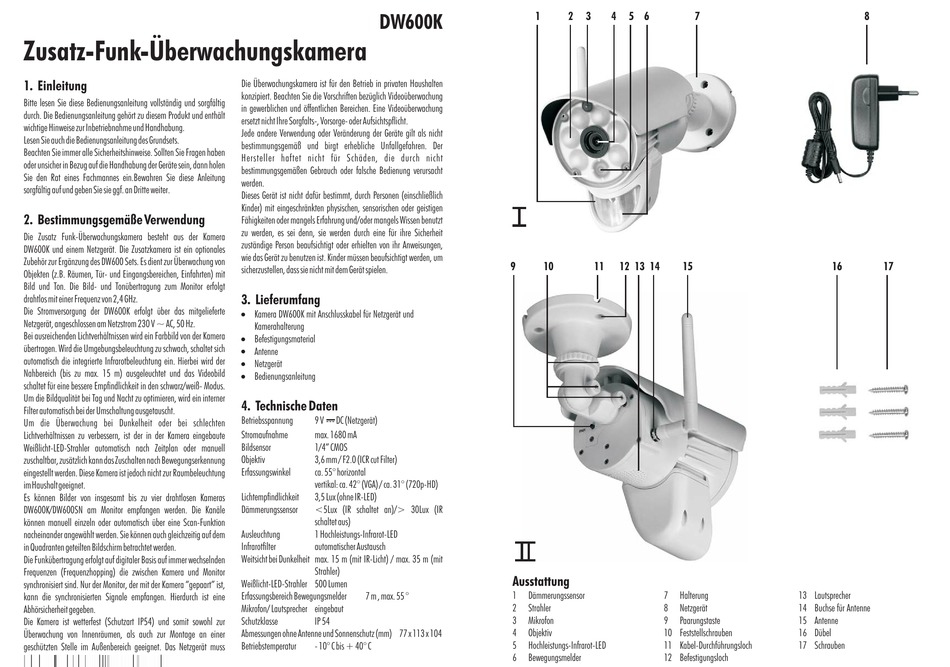

Zusatz-Funk-Überwachungskamera
1. Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig
durch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung.
Lesen Sie auch die Bedienungsanleitung des Grundsets.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben
oder unsicher in Bezug auf die Handhabung der Geräte sein, dann holen
Sie den Rat eines Fachmannes ein.Bewahren Sie diese Anleitung
sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Die Zusatz Funk-Überwachungskamera besteht aus der Kamera
DW600K und einem Netzgerät. Die Zusatzkamera ist ein optionales
Zubehör zur Ergänzung des DW600 Sets. Es dient zur Überwachung von
Objekten (z.B. Räumen, Tür- und Eingangsbereichen, Einfahrten) mit
Bild und Ton. Die Bild- und Tonübertragung zum Monitor erfolgt
drahtlos mit einer Frequenz von 2,4 GHz.
Die Stromversorgung der DW
600K erfolgt über das mitgelieferte
Netzgerät, angeschlossen am Netzstrom 230 V ~ AC, 50 Hz.
Bei ausreichenden Lichtverhältnissen wird ein Farbbild von der Kamera
übertragen. Wird die Umgebungsbeleuchtung zu schwach, schaltet sich
automatisch die integrierte Infrarotbeleuchtung ein. Hierbei wird der
Nahbereich (bis zu max. 15 m) ausgeleuchtet und das Videobild
schaltet für eine bessere Empfindlichkeit in den schwarz/weiß- Modus.
Um die Bildqualität bei Tag und Nacht zu optimieren, wird ein interner
Filter automatisch bei der Umschaltung ausgetauscht.
Um die Überwachung bei Dunkelheit oder bei schlechten
Lichtverhältnissen zu verbessern, ist der in der Kamera eingebaute
Weißlicht-LED-Strahler automatisch nach Zeitplan oder manuell
zuschaltbar, zusätzlich kann das Zuschalten nach Bewegungserkennung
eingestellt werden. Diese Kamera ist jedoch ni
cht zur Raumbeleuchtung
imHaushaltgeeignet
.
Es können Bilder von insgesamt bis zu vier drahtlosen Kameras
DW600K/DW600SN am Monitor empfangen werden. Die Kanäle
können manuell einzeln oder automatisch über eine Scan-Funktion
nacheinander angewählt werden. Sie können auch gleichzeitig auf dem
in Quadranten geteilten Bildschirm betrachtet werden.
Die Funkübertragung erfolgt auf digitaler Basis auf immer wechselnden
Frequenzen (Frequenzhopping) die zwischen Kamera und Monitor
synchronisiert sind. Nur der Monitor, der mit der Kamera "gepaart" ist,
kann die synchronisierten Signale empfangen. Hierdurch ist eine
Abhörsicherheit gegeben.
Die Ka
mera ist wetterfest (Schutzart IP54) und
somit sowohl zur
Überwachung von Innenräumen, als auch zur Montage an einer
geschützten Stelle im Außenbereich geeignet. Das Netzgerät muss
jedoch vor Feuchtigkeit und Nässe geschützt werden.
DW600K
Die Überwachungskamera ist für den Betrieb in privaten Haushalten
konzipiert. Beachten Sie die Vorschriften bezüglich Videoüberwachung
in gewerblichen und öffentlichen Bereichen. Eine Videoüberwachung
ersetzt nicht Ihre Sorgfalts-, Vorsorge- oder Aufsichtspflicht.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der
Hersteller haftet nicht für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht
werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Lieferumfang
!
Kamera DW600K mit Anschlusskabel für Netzgerät und
Kamerahalterung
!
Befestigungsmaterial
!
Antenne
!
Netzgerät
!
Bedienungsanleitung
4. Technische Daten
"
Betriebsspannung
9 V
DC (Netzgerät)
Stromaufnahme
max. 1680 mA
Bildsensor
1/4" CMOS
Objektiv
3,6 mm / F2.0 (ICR cut Filter)
Erfassungswinkel
ca. 55° ho
rizontal
vertikal: ca. 42° (VGA) / ca. 31° (720p-HD)
Lichtempfindlichkeit
3,5 Lux (ohne I
R-LED)
Dämmerungssensor
<5Lux (IR schaltet an)/> 30Lux (IR
schaltet aus)
Ausleuchtung
1 Hochleistungs-Infrarot-LED
Infrarotfilter
automatischer Austausch
Weitsicht bei Dunkelheit max. 15 m (mit IR-Licht) / max. 35 m (mit
Strahler)
Weißlicht-LED-Strahler 500 Lu
men
Erfassungsbereich Bewegungsme
lder
7 m , max. 55 °
Mikrofon/ Lautsprecher eingebaut
Schutzklasse
IP 54
Abmessungen ohne Antenne und Sonnenschutz (mm) 77 x 113 x 104
Betriebstemperatur
- 10° C bis + 40° C
1
2
3
4
5 6
9
10
11
12 13 14
15
Ausstattung
1
Dämmerungssensor
7
Halterung
2
Strahler
8
Netzgerät
3
Mikrofon
9
Paarungstaste
4
Objektiv
10 Feststellschrauben
5
Hochleistungs-Infrarot-LED
11 Kabel-Durchführungsloch
6
Bewegungsmelder
12 Befestigungsloch
7
8
16
13 Lautsprecher
14 Buchse für Antenne
15 Antenne
16 Dübel
17 Schrauben
17
