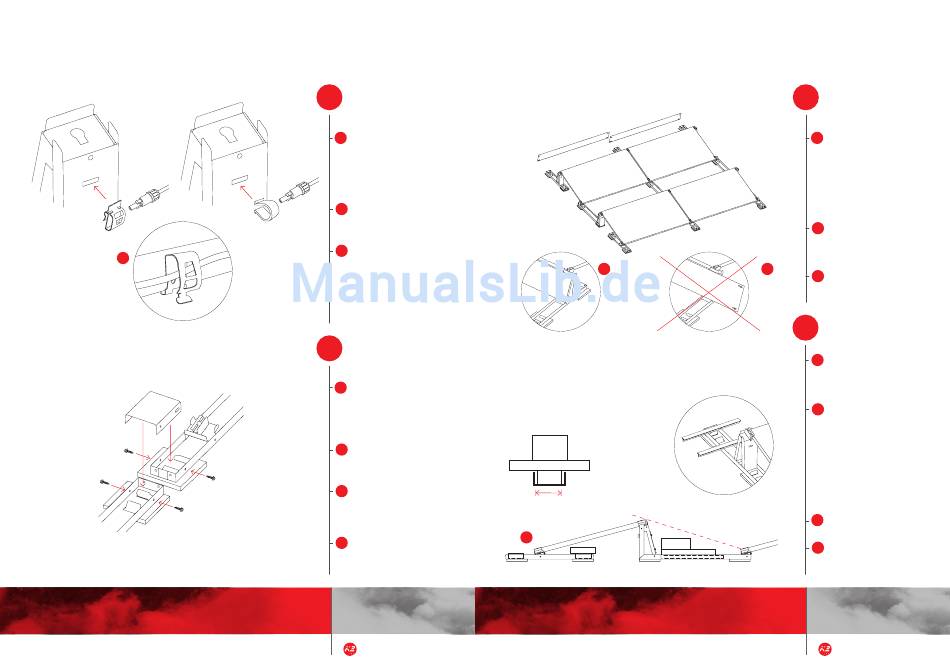

MoNTAGE S-RoCk 15° SySTEM
c
kABelmAnAGement
4
– oPtionAl
von 7
A
Befestigung der Modulkabel
mit Cable Routing Clip im
Fenster des S-Rock; größere
Öffnung zeigt dabei nach
oben. alternativ auch omega-
Clip einsetzbar.
B
Öffnung leicht aufbiegen und
zusammengesteckte Modul-
kabel einlegen.
c
Sind die Modulkabel zu kurz
um am S-Rock geklemmt
zu werden, kann der Cable
Routing Clip auch an den
meisten Modulrahmen innen
angeklemmt werden.
S-Rock connectoR
5
Set montieRen
von 7
– oPtionAl
Je nach Vorgabe können
A
einzelne Modulblöcke mit
dem S-Rock connector Set im
System miteinander verbunden
werden.
B
S-Rock connector auf die
enden des S-Rock front 15 und
S-Rock end 15 legen.
c
Mit Dünnblechschrauben von
außen in die vorhandenen lö-
cher der S-Rock Komponenten
einbohren.
!
auf einen mittigen Sitz der
Schrauben in den langlöchern
achten.
Montage
10 | 14
MoNTAGE S-RoCk 15° SySTEM
Vor dem Montieren der Windbre aker ist der Ballast einzulegen, der
unter den Modulen zu positionieren ist. Dies ist am nord- und Südrand
des Modulfelds der Fall.
A
10 cm
c
WinDBReAkeR
6
montieRen
von 7
A
Mit Dünnblechschrauben
durch langlöcher an vor ge-
bohrten Stellen der S-Rock
Rückseiten anschlagsorientiert
befestigen. Zunächst rechts
und links mind. eine Schraube
setzen, ausrichten, dann an-
ziehen.
!
Bei Überlappung von zwei
Windbreakern, eine Schraube
durch beide langlöcher füh-
ren und im S-Rock befestigen.
!
!
Windbreaker am ende einer
Reihe nicht über die Reihe
hinausstehen lassen.
SyStem
7
BAllAStieRen
von 7
A
Beschwerungssteine mit max.
Breite 10 cm direkt in S-Rock
Bauteile und größere (z.B.
gehwegplatten) darauf legen.
B
Für Ballastierung pro
S-Rock > 68 kg
S-Rock end > 74 kg
S-Rock front > 12 kg
t-tray Set verwenden.
Je nach Steingröße t-trays im
entsprechenden abstand auf
die Bauteile stecken und Bal-
last symmetrisch verteilt aufle-
gen um Kippen zu vermeiden.
c
im S-Rock front immer min-
destens 7 kg Ballast einlegen.
!
Verschattungen durch zu hoch
gestapelte Ballastierungssteine
vermeiden!
Montage
11 | 14
