Montage

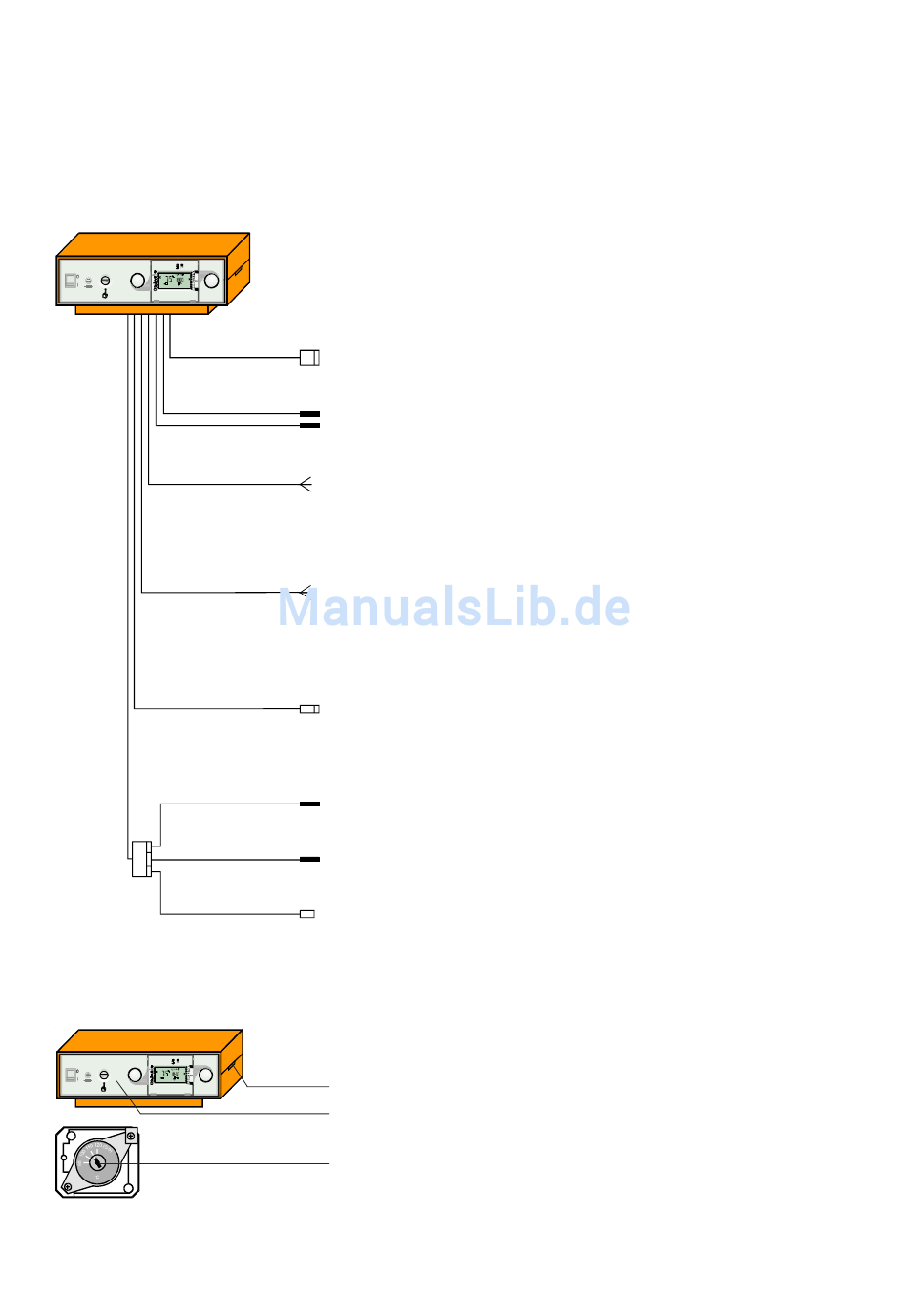

Brennerzuleitung
Kesselfühler
Sicherheitstemperatur-
begrenzer
Netzzuleitung
Kesselkreispumpe
Ladepumpe
Außentemperatur-
fühler
Speichertemperatur-
fühler
Fernbedienung
Umstellung des Sicherheits-
temperaturbegrenzers (STB)
Bei der Montage der Regelung ist zu beachten, daß die Fühlerkapillare nicht geknickt
oder verdreht werden!
Bauseitige Leitungen für Fühler und Fernbedienungen nicht zusammen mit Netzzu-
leitungen verlegen.
Elektrische Verdrahtung gemäß beiliegendem Schaltplan.
Nicht benutzte Anschlüsse gegen Berühren schützen und zusammengerollt unter
Kesselverkleidung legen.
Regelung
Kabel durch die Aussparung im Verkleidungsdeckel führen, Regelungsgehäuse mit
den beiliegenden Blechschrauben auf den Verkleidungsdeckel anschrauben.
Brennerzuleitung
durch die Aussparung in der Kesselfront führen
Kesselfühler + Sicherheitstemperaturbegrenzer
in beliebiger Reihenfolge in die Tauchhülse des Kessels stecken
Netzzuleitung
durch die Aussparung in der Kesselrückwand führen
Kesselkreispumpe
durch die Aussparung in der Kesselrückwand führen
Ladepumpe
durch die Aussparung in der Kesselrückwand führen
Außentemperaturfühler
an der Nord- oder Nordostwand 2 bis 2,5 m über dem Boden montieren
Speichertemperaturfühler (bei Speicheranschluß)
in die Tauchhülse des Speichers stecken
Fernbedienung (Zubehör)
entsprechend Montagehinweisen installieren
Der Sicherheitstemperaturbegrenzer (STB) ist werkseitig auf 110°C eingestellt.
Der STB ist bei Bedarf umzustellen.
Die Umstellung ist nicht rückstellbar!
Regelung spannungsfrei machen.
Regelungsdeckel mit Schraubendreher abnehmen.
Frontblende herausnehmen und nach vorne kippen.
Sicherheitstemperaturbegrenzer herausnehmen.
Stellschraube gemäß Skala einstellen.
Zusammenbau in umgekehrter Reihenfolge.
Achtung: Wird der Sicherheitstemperaturbegrenzer auf 100°C zurückgestellt, darf die
Kesselmaximaltemperatur (TK-max.) nicht über 80°C eingestellt werden.
Montage
