Installation der Erweiterungskarte Nr. 2

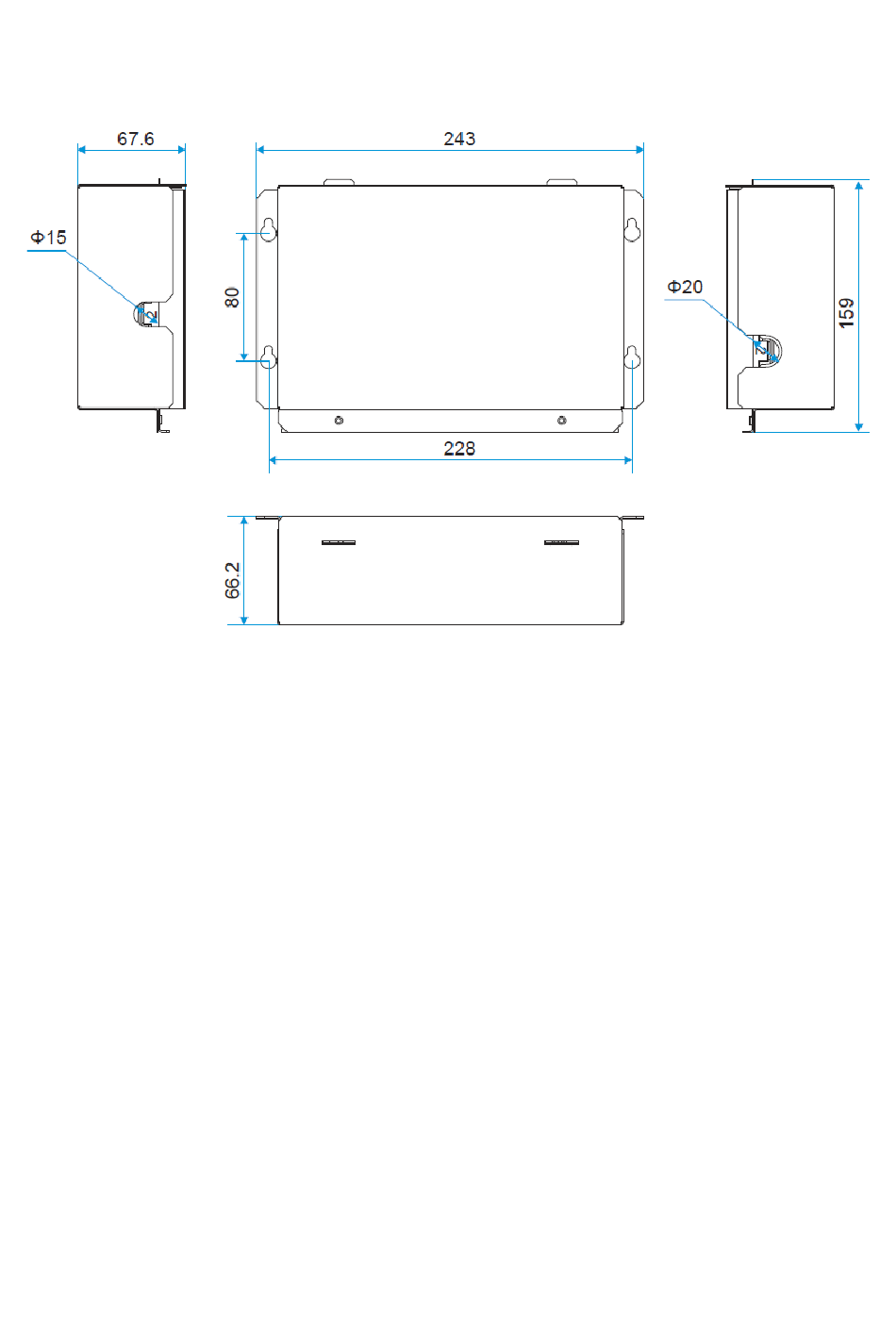

1.1 Abmessungen des Montagegehäuses für die Erweiterungskarte Nr. 2
67,6
1.2 Installation der Erweiterungskarte Nr. 2
Schritt 1: Bohren Sie vier Löcher mit einem Durchmesser von 6 mm in einer flachen
Wand oder einer anderen Oberfläche. Lochabstände siehe Abschnitt 1.1 –
„Abmessungen des Montagegehäuses für die Erweiterungskarte Nr. 2". Setzen
Sie danach die entsprechenden Dübel aus dem Beipack in die Löcher ein.
Schritt 2: Nehmen Sie das Montagegehäuse aus dem Beipack. Befestigen Sie den
Gehäuseboden an den Dübeln aus Kunststoff mit vier ST 3,9 x 25 Schrauben
– siehe Zeichnung unten.
Schritt 3: Verbinden Sie die Erweiterungskarte Nr. 2, das Schaltmodul und das externe
Gerät je nach Situation am Installationsort und in Übereinstimmung mit dem
elektrischen Schaltplan der Erweiterungskarte Nr. 2, der sich im Abschnitt 3
„Spezifikation von Ports und deren Funktion" befindet. Befestigen Sie dann die
Kabel mit Kabelbindern (im Lieferumfang enthalten).
243
228
6
