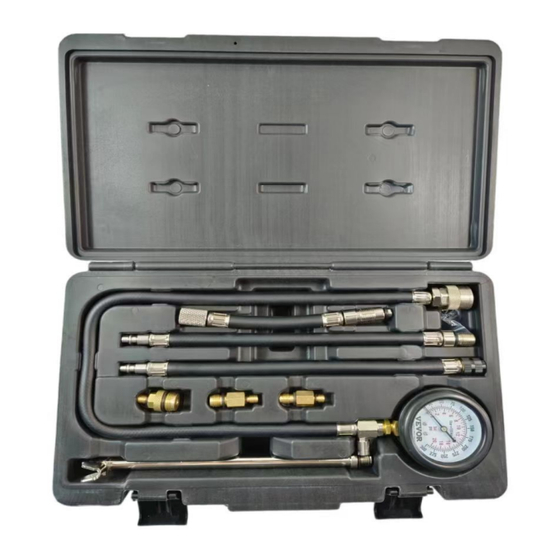

  • Seite 17 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support Benzindruck-Messset MODELL:YS-103 Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien...
  • Seite 18 Kundenservice@vevor.com Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

  • Seite 19: Wichtige Sicherheitshinweise

    Machine Translated by Google Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch. Achtung: Tragen Sie unbedingt eine Staubmaske, wenn Sie dieses Produkt. Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt. Achtung - Tragen Sie unbedingt einen Gehörschutz, wenn Sie dieses Produkt.

  • Seite 20: Bewahren Sie Diese Anweisungen Auf

    Machine Translated by Google BEWAHREN SIE DIESE ANWEISUNGEN AUF PRODUKTDETAILS Nummer Name Technische Daten Druckbereich: (0–300 psi, 0–2000 kpa) Manometer Länge: 660 mm (einschließlich Schnellkupplungen) M10mm Adapter M12mm Adapter M18mm Adapter Montage Standardschlauch Schlauch M14mm, Länge: 305mm Schlauch M14mm Länge: 305mm Metallrohr M14mm Länge: 245mm Schlauch...

  • Seite 21: Technische Parameter

    Machine Translated by Google TECHNISCHE PARAMETER Modell YS-103 Druckbereich 0-300 psi Produktgröße 370 x 235 x 80 mm ACHTUNG 1. Bevor Sie einen Kompressionstest durchführen, lassen Sie den Motor laufen, bis er den Normaldruck erreicht. Betriebstemperatur. 2. Den Motor abstellen, alle Steckerkabel abziehen und entsprechend der Zylindernummern.
  • Seite 22 Machine Translated by Google 7. Verbinden Sie den Stecker mit dem Multimeter und den Schläuchen. Stellen Sie sicher, dass der Schlauch die Armaturen vollständig eingerastet sind. 8. Den Motor drehen und den Kompressionsdruck messen, bis der Druck Die Anzeige auf der Uhr steigt nicht mehr. 9.
  • Seite 23 Machine Translated by Google Teelöffel Öl der Güteklasse 30 in jeden Zylinder geben und erneut testen. Wenn die Messwerte steigen erheblich, der Fehler kann durch unsachgemäße Installation oder Verschleiß des Kolbens verursacht werden Ring. Wenn die Messwerte nahezu gleich sind, ist das Ventil und/oder die zugehörigen Komponenten kann die Ursache sein.
  • Seite 24 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support...
