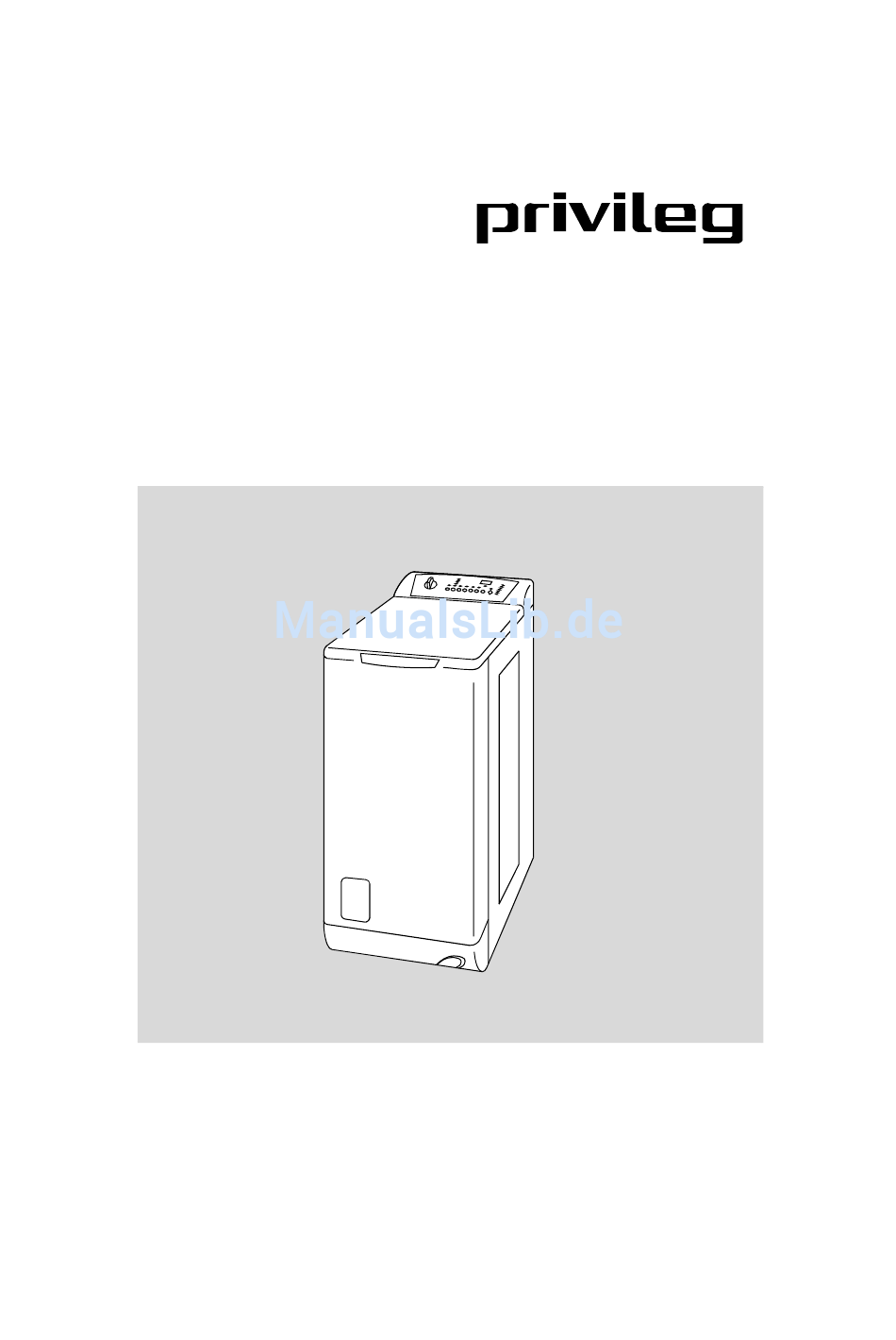

  • Seite 1 Waschvollautomat SOFTWOOL 2250 Gebrauchsanweisung...
  • Seite 2 Hotline / Quelle direkt Sehr geehrte Kundin, sehr geehrter Kunde, Sollten die in der Gebrauchsanweisung angeführten Hinweise nicht ausrei- vielen Dank für Ihren Einkauf bei Quel- chen, so helfen Ihnen kompetente le. Überzeugen Sie sich selbst: auf un- Fachleute weiter. sere Produkte ist Verlass.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Verpackungs- und Altgeräte-Entsorgung ..........4 Sicherheitshinweise und Warnungen ............5 Hinweise ......................6 Gerätebeschreibung ...................7 Entfernen der Transportsicherungen ............8/9 Einen Augenblick bitte ................9 Installation ....................10 Aufstellung ..................10 Wasserzulauf ..................11 Wasserablauf ..................12 Elektrischer Anschluss ..............12 Umweltschutz und Spar-Tipps ............12/13 Füllmengen ....................13 Beschreibung der Bedienungsblende ............14 Funktion der Bedienungselemente ............15-21 Funktions-Hinweise ................22/23 Einfüllen der Wäsche ................24...

  • Seite 4: Verpackungs- Und Altgeräte-Entsorgung

    Hinweis zur Verpackungsentsorgung Verpackungen und Packhilfsmittel von Kunststoffverpackungsteile sollten Quelle Elektro-Großgeräten sind mit ebenfalls in die dafür vorgese- Ausnahme von Holzwerkstoffen recy- henen Sammelbehälter gegeben clingfähig und sollen grundsätzlich der werden. Solange solche in Ihrem Wiederverwertung zugeführt werden. Wohngebiet noch nicht vorhanden Verpackungen von Großgeräten sind, können Sie diese Materialien können Sie bei der Anlieferung der...

  • Seite 5: Sicherheitshinweise Und Warnungen

    Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hin- weise informieren kann.

  • Seite 6: Hinweise

    • Versuchen Sie keinesfalls, das Gerät • Auch ein automatisch arbeitendes selbst zu reparieren. Reparaturen, Gerät wie die Waschmaschine darf die nicht von Fachleuten ausgeführt während der Laufzeit nicht längere werden, können schweren Zeit unbeaufsichtigt gelassen wer- Unfällen oder Betriebsstörungen den.Entfernen Sie sich längere Zeit führen.

  • Seite 7: Gerätebeschreibung

    Gerätebeschreibung Wasserzulaufschlauch Griffmulde Wasserablaufschlauch Stromanschlusskabel Programm- Wahlschalter Transportsicherungs- Wahltasten schrauben Hebel für Fahrrolle Wartungsklappe für Flusensieb Fahrrollen...

  • Seite 8: Transportsicherung

    Transportsicherung Entfernen der Transportsicherung Achtung Hinweis Bevor Sie das Gerät zum ersten Mal Es ist ratsam, alle Sicherheitsvor- einschalten, müssen unbedingt die richtungen für den Transport auf- Sicherheitsvorrichtungen für den zubewahren, weil sie bei einem Transport wie folgt entfernt werden, eventuellen Umzug wieder montiert Das Entriegeln und Nivellieren wird mit werden müssen.

  • Seite 9: Einen Augenblick Bitte

    Die nun sichtbaren Öffnungen sind mit Bitte überzeugen Sie sich, dass diese den Stöpseln (B), die sich im Beipack Teile dem Gerät entnommen wurden. Gerätes befinden, ver- schließen. Ihr Gerät ist nun transportentriegelt und kann angeschlossen werden Einen Augenblick bitte ... Wir möchten Ihnen in Stichpunkten die •...

  • Seite 10: Installation

    Installation Aufstellung Schlauchhalter an der Geräterückseite abgeschnitten werden. Der Ansatz der Halterung muss jedoch erhalten Der Waschvollautomat kann auf jedem bleiben. ebenen und stabilen Fußboden auf- gestellt werden. Waagerechte, einwandfreie Aufstel- lung zum Beispiel mit einer Wasser- waage, überprüfen. Ihr Vollautomat steht vorn auf zwei Gummifüßen, die Sie in der Höhe ver- stellen können,...

  • Seite 11: Wasserzulauf

    Wasserzulauf - In die Verschraubung am Zulauf- schlauch ist zum Abdichten die mitge- Dazu Wasserhahn lieferte Dichtung einzulegen. Danach Schlauchverschraubung 3/4" erforder- ist der Zulaufschlauch am Wasserhahn lich. fest anzuschrauben. Der Wasserdruck (Fließdruck) muss Bei geöffnetem Wasserhahn (unter 10 bis 100 N/cm² (1 - 10 bar) betragen. vollem Leitungsdruck) die Anschlusss- Der Waschvollautomat kann ohne telle am Gerät und am Wasserhahn...

  • Seite 12: Wasserablauf

    Wasserablauf Badewanne eingehängt. Der Becken- rand darf jedoch nicht höher als 100 Folgende 3 Möglichkeiten stehen zur cm über dem Fußboden liegen. Ein Verfügung : genügend großer Abflussquerschnitt muss gewährleistet sein. Kleine Hand- waschbecken eignen sich deswegen nicht. Der Ablaufschlauch ist knickfrei zu verlegen und während des Betrie- bes gegen Herunterfallen zu sichern (z.B.

  • Seite 13: Umweltschutz Und Spar-Tipps

    Umweltschutz und Spar-Tipps Umweltbewusst waschen, das heißt Spar-Pflegeleicht E 40° Energie, Wasser und Waschmittel Geeignet für leicht verschmutzte sparen, ohne das Waschergebnis zu pflegeleichte Textilien, die sonst mit vernachlässigen. Um Wasser und 60°C gewaschen würden. Waschmittel optimal zu nutzen, dauern 4.

  • Seite 14: Beschreibung Der Bedienungsblende

    Beschreibung der Bedienungsblende 1 Programm-Wahlschalter 8 Taste : Zeit-Vorwahl 2 Taste : Vorwäsche 9 Taste : Start / Pause 3 Taste : Schleudern 10 Anzeige : Flusensieb 4 Taste : Extra Kurz 11 Anzeige : Trommelposition 5 Taste : Flecken 12 Multidisplay 6 Taste : Leise 13 Anzeige : Programmablauf...

  • Seite 15: Bedienung/Einstellung Der Programme

    Bedienung / Einstellung der Programme 1 Programm-Wahlschalter Durch Drehen des Wahlschalters nach rechts oder links, wählen Sie den Durch Drehen des Wahlschalters aus Waschbereich und darin die gewün- der "AUS"-Position schalten Sie das schte Temperatur bzw. das entsprech- Gerät ein. Bei eingeschaltetem Gerät, ende Programm.

  • Seite 16: Taste : Vorwäsche

    2 Taste : Vorwäsche Das Gerät führt eine Vorwäsche bei max. 30°C durch, das Waschprogramm wird dadurch verlängert. Anzuwenden bei stark verschmutzter Wäsche. Die Vorwäsche endet, bei Programmeinstellung Koch-/Bunt- wäsche und Pflegeleicht mit einem kurzen Schleudergang, Feinwäsche nur mit Abpumpen. Koch- / Buntwäsche ohne/700/900/1100/1250 U/min Pflegeleicht / Wolle / Handwäsche...

  • Seite 17: Taste : Extra Kurz

    4 Taste : Extra Kurz Der Hauptwaschgang mit zeitoptimi- erter Fleckensalzeinspülung wird Durch Drücken der Taste wird der dadurch verlängert. Waschvorgang verkürzt. Die Gesamtzeit wird im Multidisplay Hinweis ! angezeigt. Die Funktion ist im Wolle und Hand- Anzuwenden bei leicht verschmutzter wäscheprogramm, in den Sonder- Wäsche.

  • Seite 18: Taste : Zeit-Vorwahl

    Folgende Möglichkeiten stehen zur 8 Taste : Zeit-Vorwahl Wahl : Durch Drücken der Taste kann der • Programmwahlschalter auf «AUS» Start des eingestellten Programms um drehen. Dann entweder : 30 Minuten bis 23 Stunden verschoben • Programm "Abpumpen" werden. Die Anzeige erfolgt im Multi- wählen : display.
  • Seite 19 • Danach kann durch Drücken der MELPOSITION leuchtet, Wäsche ZEIT-VORWAHL-Taste Startzeit nachgelegt werden, jedoch nur wenn geändert bzw. abgebrochen werden. die Wassertemperatur unter 40°C ist • Gerät wieder starten, START/PAUSE und kein Schleudern erfolgt. Taste erneut drücken. • Während eines laufenden Pro- gramms kann die Schleuderdrehzahl...
  • Seite 20 Beispiel : Fehlercode 2 Stunden 30 Minuten Treten Störungen am Gerät auf, so werden diese über einen speziellen Fehlercode im Display angezeigt. Dies stellt eine wertvolle Hilfe für den Benutzer und den Kundendienst dar. Die Anzeige bezieht sich auf die max. Beispiel : Gerätedeckel nicht ge- Füllmenge des jeweiligen Programms.
  • Seite 21 13 Anzeige: Programmablauf Die 6 Lampen zeigen den Programma- blauf an. • Wenn das gewünschte Programm eingestellt ist, leuchten die Lampen der Programmschritte die in diesem Programm ausgeführt werden. • Nachdem die START/PAUSE-Taste gedrückt wurde, wird der aktuelle Pro- grammschritt angezeigt der gerade abläuft.

  • Seite 22: Funktions-Hinweise

    Funktions-Hinweise Programm-Wahlschalter und ein neues Programm kann gewählt werden. Achtung ! Der Wahlschalter muss nach jedem • Treten evtl. Probleme beim Program- Programmablauf auf "AUS" gedreht mablauf auf, immer erst den Program- werden. mwahlschalter auf AUS stellen. Bitte den Wahlschalter auch dann auf "AUS"...
  • Seite 23 Programm-Hinweise HEMDEN/BLUSEN 40°C SPÜLEN Die Füllmenge beträgt 1,0 kg. Das Gerät führt 1 Spülgang und den Durch die starke Trommelbewegung Endschleudergang mit max. Drehzahl und dem hohen Wasserstand wird aus. Flüssiges Zusatzmittel wird aus Knitterbildung weitgehendst vermie- dem Waschmittelfach eingespült. den.

  • Seite 24: Einfüllen Der Wäsche

    Einfüllen der Wäsche Deckelverriegelung Achtung ! • Im stromlosen Zustand (Gerät nicht eingeschaltet) und am Programm- ende lässt sich der Gerätedeckel jede- rzeit öffnen. • Während des gesamten Programm- ablaufes ist der Deckel aus Sicher- heitsgründen verriegelt und kann erst nach ca.

  • Seite 25: Waschmitteleinspülmulde

    Waschmittelzugabe Waschmitteleinspülmulde Flüssige Waschmittel An Stelle von Waschpulver kann auch Waschmaschinendeckel hochklap- flüssiges Waschmittel benutzt werden, pen, auf der Innenseite befindet sich und zwar vor allem für nicht sehr die Waschmitteleinspülmulde mit 3 schmutzige Wäsche für separaten Kammern. Waschprogramme bei mittlerer und niedriger Temperatur.

  • Seite 26: Kurzanweisung

    Kurzanweisung Inbetriebnahme der START/PAUSE-Taste starten. Das Programm läuft nun automatisch ab. Wurde das Transportsicherungsma- Am Ende des Hauptwaschgangs wird terial schon entfernt (s. Seite 8/9) ? die Lauge verdünnt und auf ca. 65°C Die wichtigsten Handgriffe bei der abgekühlt. Die abfließende Lauge Inbetriebnahme des Gerätes sind fol- kann also nie heißer als ca.

  • Seite 27: Waschvorbereitungen

    Waschvorbereitungen Wäsche sortieren nen sie beschädigt werden (sog. "Zie- her"). Beachten Sie die Pflegekennzeichen Röllchen aus den Gardinen entfernen Wäschestücken oder in ein Netz oder einen Beutel ein- Waschanweisung der Hersteller. binden. Sortieren Sie die Wäsche nach : Eine Haftung für solche Schäden an •...

  • Seite 28: Internationale Pflegesymbole

    Internationale Pflegesymbole WASCHEN (Waschbot- tich) Nor- Schon- Nor- Schon- Nor- Schon- Spe- Nor- Schon- Spe- Hand- nicht mal- wasch- mal- wasch- mal- wasch- zial- mal- wasch- zial- wä- wasch- gang wasch- gang wasch- gang Schon- wasch- gang Schon- sche schen gang gang gang...

  • Seite 29: Flecken In Der Wäsche

    Flecken in der Wäsche Fleckentfernung dann bereits angegriffen ist und das Gewebe zur Lochbildung neigt. Die in den Wäschestücken vorhande- nen Flecke werden, sofern sie laugen- Stockflecken : Mit Chlorbleichlauge löslich sind, im Zuge des Wasch- behandeln, gut spülen (nur weiße und prozesses beseitigt.

  • Seite 30: Färben Und Entfärben

    Färben u. Entfärben Färben von Textilien Entfärben von Textilien Färben in Ihrem Waschvollautomaten Die Entfärbemittel sind generell sehr ist grundsätzlich möglich, wenn Sie fol- aggressiv. Aus diesem Grunde dürfen gende Hinweise beachten : sie in der Waschmaschine nicht ver- wendet werden. Nur Färbemittel, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind, benutzen.

  • Seite 31: Waschmittelart Und Menge

    Waschmittelart und -menge Waschmittel Auf den Waschmittelpackungen finden Sie die Dosierhinweise der Waschmit- Die Wahl des Waschmittels ist abhän- telhersteller in ml, für den jeweiligen gig von der Textilart (Pflegeleicht, Wol- Härtebereich. le, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und Folgen bei zu wenig Waschmittel : dem Verschmutzungsgrad.
  • Seite 32 Flüssigwaschmittel Weichspüler Die Dosierung erfolgt im Einlaugenver- Weichspüler machen Wäsche fahren (nur Hauptwäsche) entspre- weich und griffig. chend Empfehlung Außerdem vermindern sie die statische Waschmittelhersteller. Aufladung beim maschinellen Trock- nen. Wasseraufbereitung Formspüler Bei hartem, kalkhaltigem Wasser ab Härtebereich 3 können Sie ein speziel- Formspüler sind synthetische Stärke- les Enthärtungsmittel verwenden.

  • Seite 33: Ratschläge Und Tipps

    Ratschläge und Tipps Beachtenswerte Ratschläge • Nach Ablauf eines Waschprogram- mes können vor allem auf dunklen Textilien möglicherweise weiße • Waschmaschinen sollten nicht als Waschmittelrückstände sichtbar Aufbewahrungsort für getragene sein. Diese sind nicht die Folge Wäsche benutzt werden. Feuchte einer unzureichenden Spülwirkung. getragene Wäsche begünstigt Pilz- Es handelt sich zumeist um die befall und Fleckenbildung.

  • Seite 34: Pflege Und Wartung

    Pflege und Wartung Reinigen des Flusensiebes Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb, in der Frontseite des Gerätes. Folgende Handgriffe sind erforderlich : 1. Flusensieb-Klappe öffnen (z.B. mit einem Schraubendreher) und Behälter für Restwasser unterstellen.

  • Seite 35: Reinigung Der Waschmitteleinspülmulde

    Reinigung der 3. Auch die Siphon-Röhrchen in der Rückseite der Einspülmulde müssen Waschmitteleinspülmulde herausgezogen und gereinigt werden. Die Kammern der Waschmitteleinspül- mulde sollten von allen erkennbaren Waschmittelverkrustungen gesäubert werden. Die komplette Einspülmulde kann zum Reinigen entnommen werden. 1. Drücken Sie auf die links und rechts vorhandenen Laschen und ziehen die Einspülmulde nach oben heraus.

  • Seite 36: Gerät Entkalken

    Siebe befinden sich den. Fremdrost ist auch bei "Edelstahl Schlauchverschraubung am Wasser- rostfrei" möglich. hahn und im Anschlussstutzen an der Gerät entkalken Geräterückseite. Bei richtiger Waschmitteldosierung ist Achtung! Wasserhahn schließen. ein Entkalken im allgemeinen nicht • Wasserzulaufschlauch am Wasser- erforderlich. Falls Sie doch entkalken hahn abschrauben, Sieb entnehmen möchten, verwenden Sie hierzu aus- und reinigen.

  • Seite 37: Gummiteile Im Gerät

    Gummiteile im Gerät Teile aus Gummi unterliegen nicht nur dem Verschleiß, sondern auch der na- türlichen Alterung. Dies trifft für alle Gummiteile Ihres Waschautomaten zu. Wir empfehlen Ihnen die sorgfältige Beobachtung Wasserzu- laufschlauches. Wir wollen damit nicht sagen, dass wir hier nicht vorgesorgt hätten.

  • Seite 38: Behebung Kleiner Störungen

    Behebung kleiner Störungen Hinweise zur Behebung klei- ... das Weichspülmittel bereits beim Einfüllen durch die Über- ner Störungen lauföffnung herausläuft bzw. Wenn Sie unsere Ratschläge beach- nicht abgesaugt wird ? ten, werden Sie immer Freude an • Es wurde zuviel Weichspülmittel Ihrem Waschvollautomaten haben.
  • Seite 39 Hinweis: Hinweis: Verschiedene Fehler werden im Mul- Prüfung bzw. Beseitigung vorste- tidisplay, wie folgt angezeigt. hender Fehlerursachen muss Ihnen unser Kundendienst auch während ... im Multidisplay E40 angezeigt der Garantiezeit berechnen. wird ? Weitere Fehler werden im Multidis- • Ist der Gehäusedeckel richtig ge- play angezeigt, die nicht vom Benut- schlossen ? zer erledigt werden können.

  • Seite 40: Kundendienst

    Kundendienst Wichtig ! Die Telefonnummer für den Kunden- dienst in Österreich entnehmen Sie Tritt eine Störung auf, so prüfen Sie bit- bitte dem örtlichen Telefonbuch oder te zunächst, ob Sie auch die in dieser dem aktuellen Quelle-Katalog. Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet ha- ben, bevor Sie den Kundendienst ru- Störungsmeldung fen.

  • Seite 41: Technische Daten / Abmessungen

    Technische Daten / Abmessungen Softwool 2250 Fassungsvermögen ..........5,0 kg Gesamtanschlusswert ........2300 W Heizung ............1950 W Laugenpumpe ............ 50 W Hauptmotor : Waschen ......350 W Schleudern ......850 W Schleuderdrehzahl ........1250 U/min Spannung ............. 220 - 230 V Absicherung ............10 A Wasserdruck : mini ........
  • Seite 42 Notizen...
  • Seite 43 Notizen...

  • Seite 44: Programmübersicht

    Programmübersicht Programm- Wä- Zusatzfunktio- Wähler sche- WASCHPROGRAMME nen über Tas- menge max. Kochwäsche Kochwäsche ohne Vorwäsche Vorwäsche z.B. normal bis stark verschmutzte Beruf- Extra Kurz 95° 5,0 kg swäsche, Kochwäsche mit Flecken, ver- Flecken / Leise schmutzte Gebrauchswäsche. Extra Spülen Buntwäsche Spar-Buntwäsche ohne Vorwäsche Vorwäsche...

  • Seite 45: Programmablauf Und Verbrauchswerte

    Programmablauf / Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte* zugabe Normal- Schon- Zeit Schleudern Schleudern Strom Wasser Stun- (kWh) (Liter) den/Mi- Abpumpen Abpumpen nuten 2,00 2.30 0,85 2.21 1,20 2.05 1,00 1.38 0,60 1.32 0,55 1.32 0,60 1.05 0,40 1.01 0,40 1.00 * Die Verbrauchswerte wurden nach EN 60456 ermittelt und beziehen sich auf die höchste Waschtemperatur des jeweiligen Programms.

  • Seite 46: Sonderprogramme

    Programmübersicht Wä- Zusatzfunk- Programm- sche- SONDERPROGRAMME tionen über Wähler menge Tasten max. Einweichen Einweich-Programm 5,0 kg zum Vorbehandeln stark verschmutzter 30° normaler Wäsche Spülen Spülen mit Schleudern Leise separates Spülen und Schleudern, zum 5,0 kg kalt Extra Spülen Vor- und Nachspülen von Handwäsche. Schleudern Stärken Stärken mit Normalschleudern...
  • Seite 47 Programmablauf / Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte* zugabe Normal- Schon- Zeit Schleudern Schleudern Strom Wasser Stun- (kWh) (Liter) den/Mi- Abpumpen Abpumpen nuten Vorwäs Vorwä 0,25 0.28 Leise sche 0,15 0.50 letzt. 0,05 0.26 Spülg. 0,01 0.02 0,05 0.15 0,30 0.30 Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456.

  • Seite 48: Gewährleistung

    Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotli- nes an. Die Bedingungen und die Telefonnum- mern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges.
