Aufstellen
C
C
1

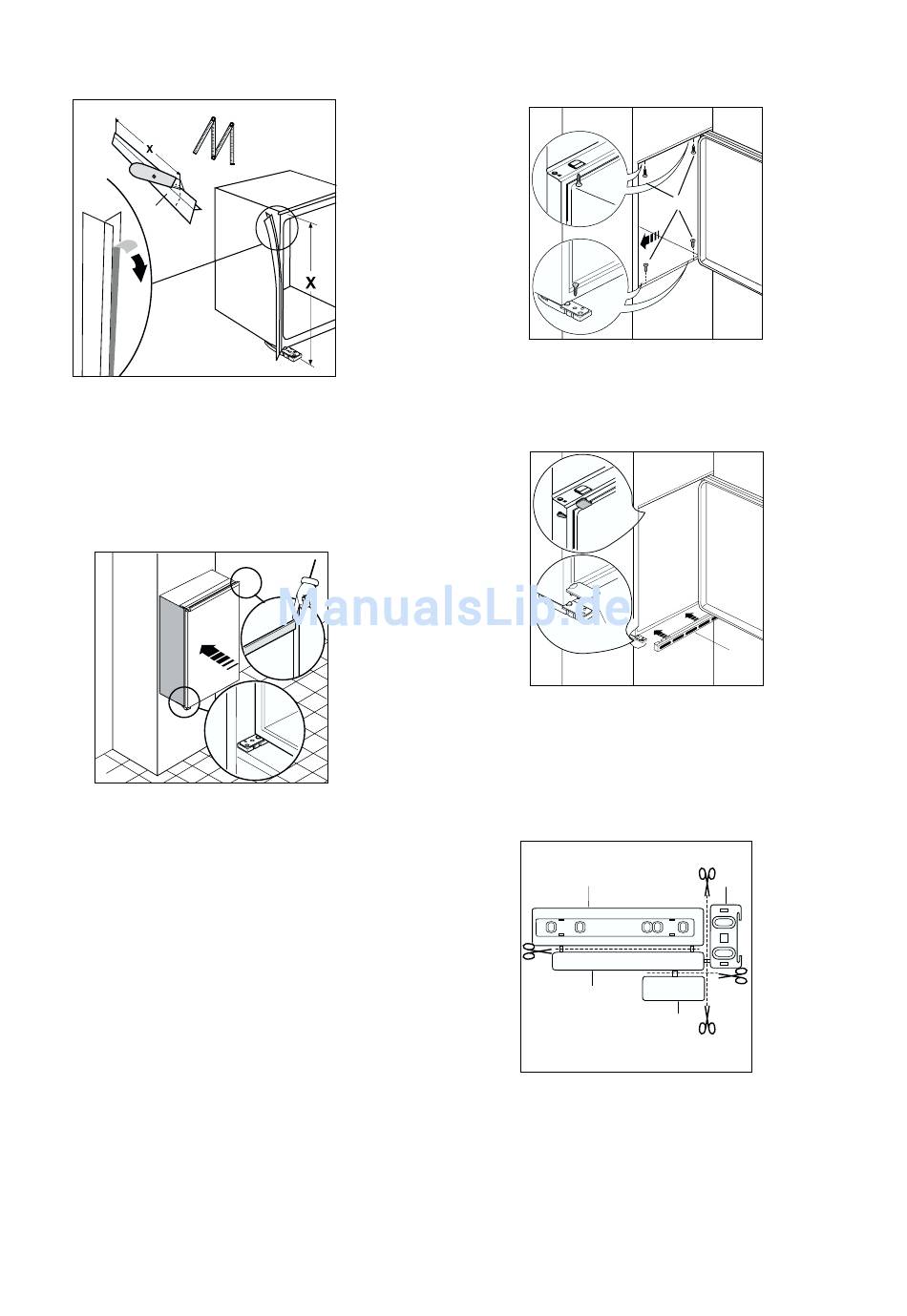

Abb. 5: Fugenabdeckprofil (C) auf Länge schneiden
und unten um den Scharnierträger ausschneiden.
Schutzfolie
abziehen
Fugenabdeckprofil (C) am Gerät, wie in Abbildung
gezeigt, ankleben (2).
D022
Abb. 6: Gerät in die Nische einschieben, bis die
Anschlagleiste (1) oben am Möbel anliegt und die vor-
dere Kante des Befestigungsscharniers mit der
Türöffnungsseite bündig an der Nischenseitenwand
ansteht (2).
Dabei sicherstellen, dass das Gerät nicht auf dem
Kabel steht.
Evt. das Gerät durch Unterlagen in die richtige Position
bringen.
10
2
C
Abb. 5
(1)
und
vorbereitetes
1
2
Abb. 6
Abb. 7: Tür(en) öffnen und Gerät gegenüber der
Scharnierseite an die Möbelseitenwand anrücken.
Gerät mit den 4 beiliegenden Schrauben (I) befestigen.
C
D
E
Abb. 8: In die Befestigungs- und Scharnierlöcher bei-
liegende
Abdeckkappen
Belüftungsgitter (B) und Scharnierabdeckung (E) auf-
stecken.
Montage der Türmitnehmer
Ha
Hc
PR266
Abb. 9
Das Teil (H) besteht aus :
Ha) Türmitnehmer
Hb) Winkelstück
Hc) Abdeckung für Türmitnehmer
Hd) Abdeckung für Winkelstück
Die Teile müssen, wie in der Abb. gezeigt, abge-
schnitten werden.
I
Abb. 7
B
Abb. 8
(C-D)
eindrücken.
Hb
Hd
Abb. 9
