MONTAGE DER TÜRMITNEHMER
A
PR33
8mm
PR34
PR35
Beipack
Pos. 4-5
20

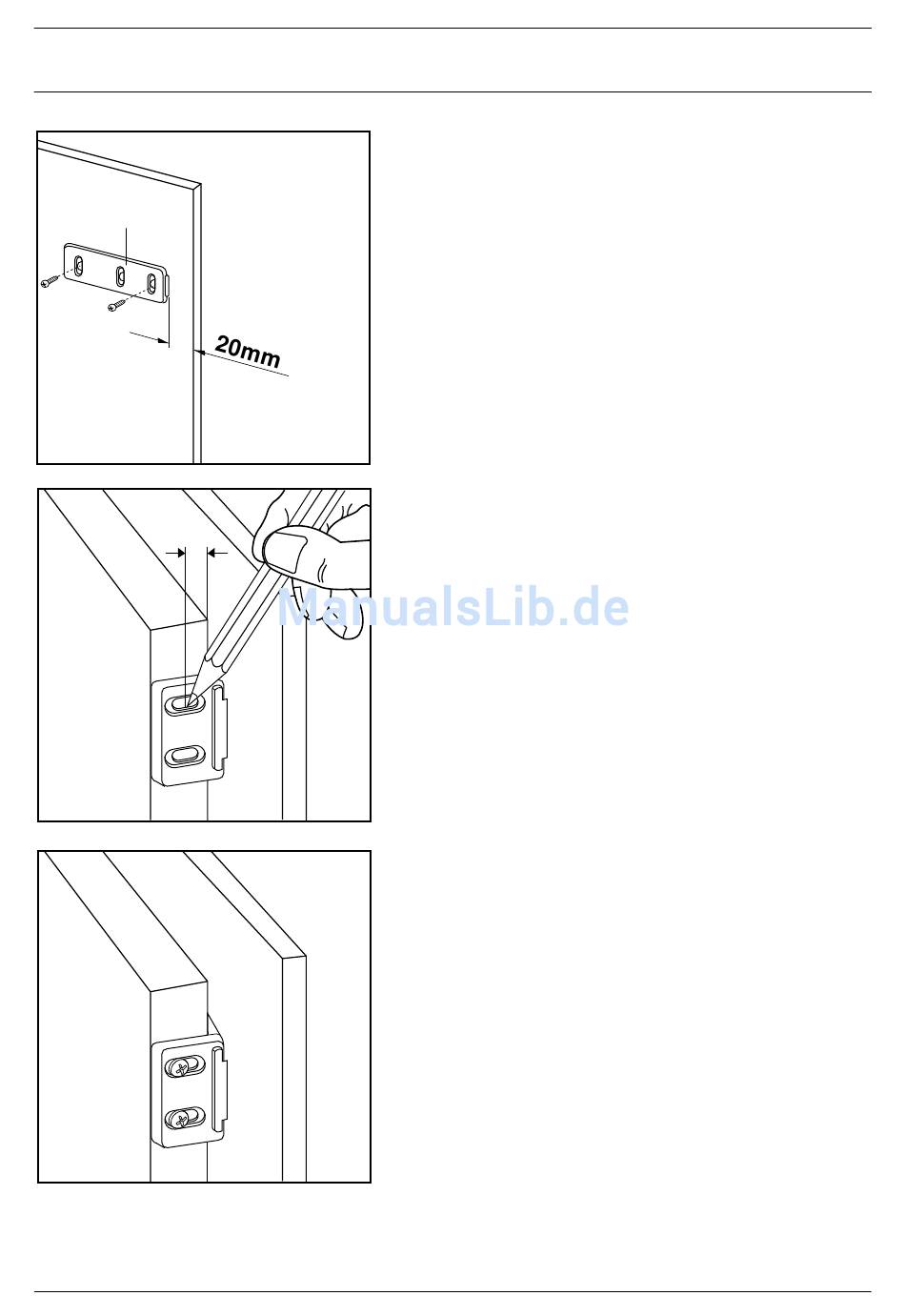

Die beiden Türmitnehmer (A) gemäß Zeich-
nung an der Innenseite der Möbeltür oben
und unten anhalten und die äußeren Schraub-
löcher anzeichnen.
Nach Vorstechen der Löcher die Tümitneh-
mer mit Schrauben 3,5x16 mm an der Mö-
beltür befestigen.
Öffnen Sie die Tür des Gerätes und die des
Möbels um ca. 90°.
Setzen Sie die Winkelstücke auf die Türmit-
nehmer. Halten Sie Geräte- und Möbeltür
zusammen und markieren Sie die Löcher.
Nehmen Sie die Winkelstücke ab und boh-
ren Sie die Löcher 2 mm Ø Setzen Sie die
Winkelstücke wieder auf die Türmitnehmer
und fixieren Sie diese mit den beiliegenden
Schrauben (3,5x16 mm).
Zur eventuellen Ausrichtung der Möbeltür
den Spielraum der Langlöcher benutzen.
Nach Abschluß der Arbeiten das exakte
Schließen der Türen überprüfen.
