Aufstellen
Elektrischer Anschluss
Das Gerät darf nur an ein Stromnetz mit 230 Volt
Wechselstrom
angeschlossen
Anschluss muss eine Schutzkontaktsteckdose ver-
wendet werden, sie muss vorschriftsmäßig installiert
sein, nur dann ist die aus Sicherheitsgründen erfor-
derliche Schutzerdung gewährleistet. Sie sollte so
gesetzt sein, dass ein Ziehen des Gerätesteckers
möglich ist.
Gerätedichtung
Schließt die Tür auch nach 2 Tagen nicht exakt, so
hat dies Energieverlust zur Folge. Sind nach einer
Sichtprüfung der Dichtung Zweifel vorhanden, so
kann die Dichtung wie folgt überprüft werden.
Einen Streifen Zeitungspapier von 4-5 cm Breite an
der zweifelhaften Stelle zwischen Dichtung und
Gehäuserahmen legen und die Tür schließen. Lässt
sich der Streifen nun ohne den geringsten
Widerstand herausziehen, muss die Dichtung an die-
ser Stelle nachgerichtet werden. Hierzu wird die
Dichtung unter leichtem Zug mit einem Haarfön
erwärmt. Die Tür schließen und Dichtung abkühlen
lassen.
Trägt die Dichtung an der Scharnierseite zu hoch auf,
Lässt sich die Tür nicht richtig schließen, da die
Dichtung nicht auf die Dichtfläche rutscht. Dies kann
nach einem Türanschlagwechsel auftreten.
Die Tür schließen und die Dichtung mit einem nicht
scharfkantigen Kunststoff- oder Metallstreifen auf die
Dichtfläche bringen. Dann wird die Dichtung mit
einem Haarföhn gewärmt. Gegebenenfalls die Tür
einige Stunden geschlossen lassen bis sich die
Dichtung gesetzt hat.
Türanschlagwechsel
Vor Anschluss des Gerätes an das Stromnetz sollte
überprüft werden, ob der Türanschlag von rechts
nach links gewechselt werden muss, falls der
Aufstellort und die Bedienbarkeit dies erfordern.
Gerät vorsichtig auf den Rücken legen, evtl.
Verpackungsmaterial unterlegen. Darauf achten,
dass Rohrleitungen bzw. der Verflüssiger nicht verbo-
gen oder beschädigt werden, der Fußboden nicht
verkratzt oder anderweitig beschädigt wird.
8
werden.
Zum
-
-
-
Für Geräte mit Gefrierabteil
-
-
-
-
-
Nach dem Türanschlagwechsel unbedingt über-
prüfen, dass die Türdichtungen einwandfrei am
Gehäuse anliegen und alle Schrauben kraft-
schlüssig angezogen sind.
A
B

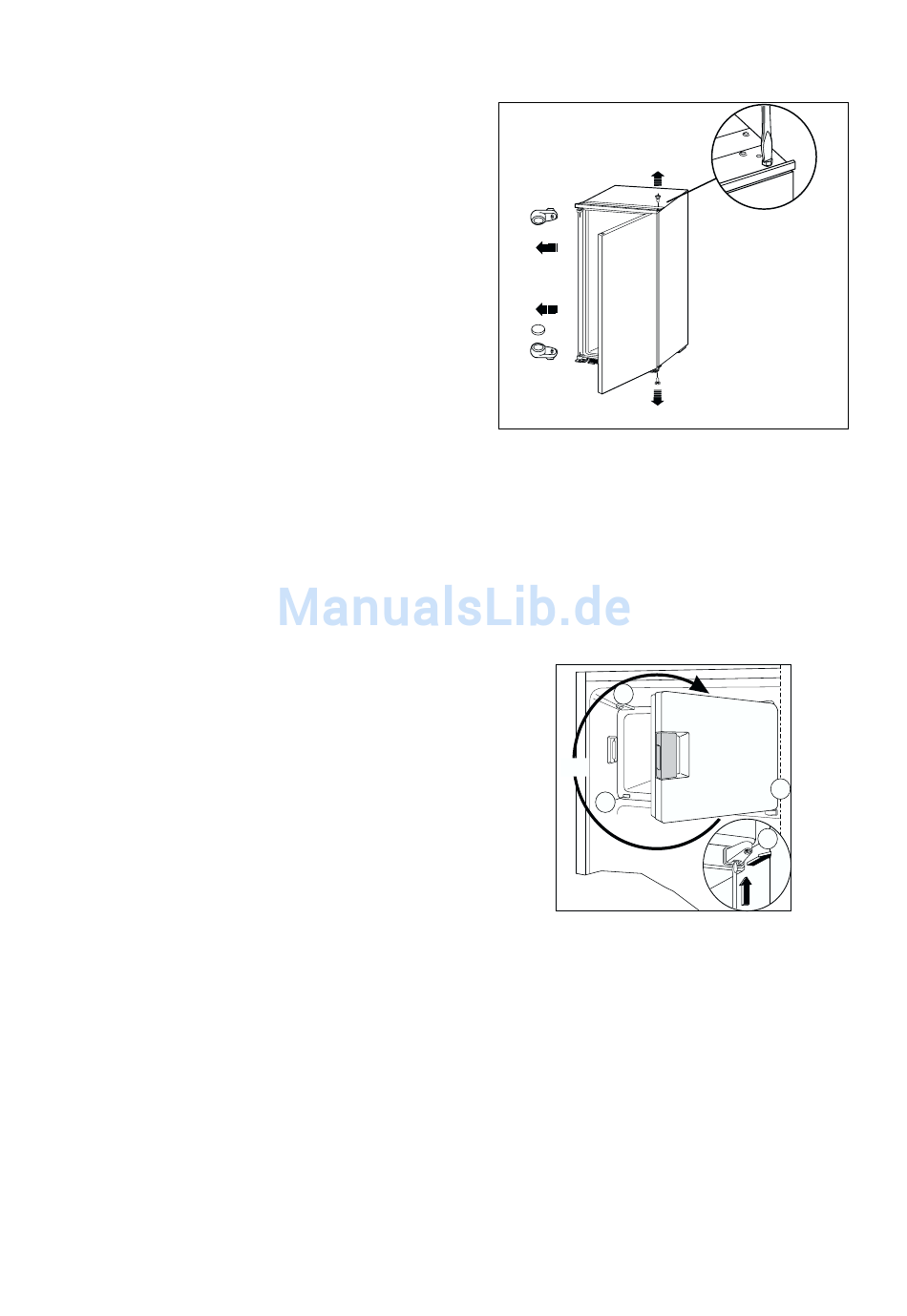

Oberen Scharnierstift (A) abschrauben, Tür und
oberes Kunststoffteil entfernen.
Unteren
Scharnierstift
Kunstoffteil entfernen und auf gegenüberliegender
Seite wieder anmontieren.
Tür unten wieder einsetzten, oberes Kunststoffteil
platzieren und Scharnierstift festschrauben.
4
4
180°
2
Mit
einem
Schraubendreher
Scharnierträger (1) lösen. Die Schnapphalterung
mit dem Schraubendreher leicht nach oben
drücken und den Scharnierträger nach vorne zie-
hen.
Gefrierfachtür abnehmen.
Blindstopfen (2) entfernen und auf der anderen
Seite wieder einsetzen. Tür um 180° drehen.
Tür mit ca. 75 ° Öffnungswinkel unten ansetzen.
Scharnierstift (3) in den oberen Scharnierträger
(4) einsetzen. Unteren Scharnierträger (1) positio-
nieren und eindrücken, bis er einrastet.
(B)
abschrauben,
3 3
1
den
unteren
