Aufstellen
Hinweis: Eventuell vorhandene Möbelstopper an der
Möbeltür müssen entfernt werden.
ca. 50 mm
ca. 50 mm

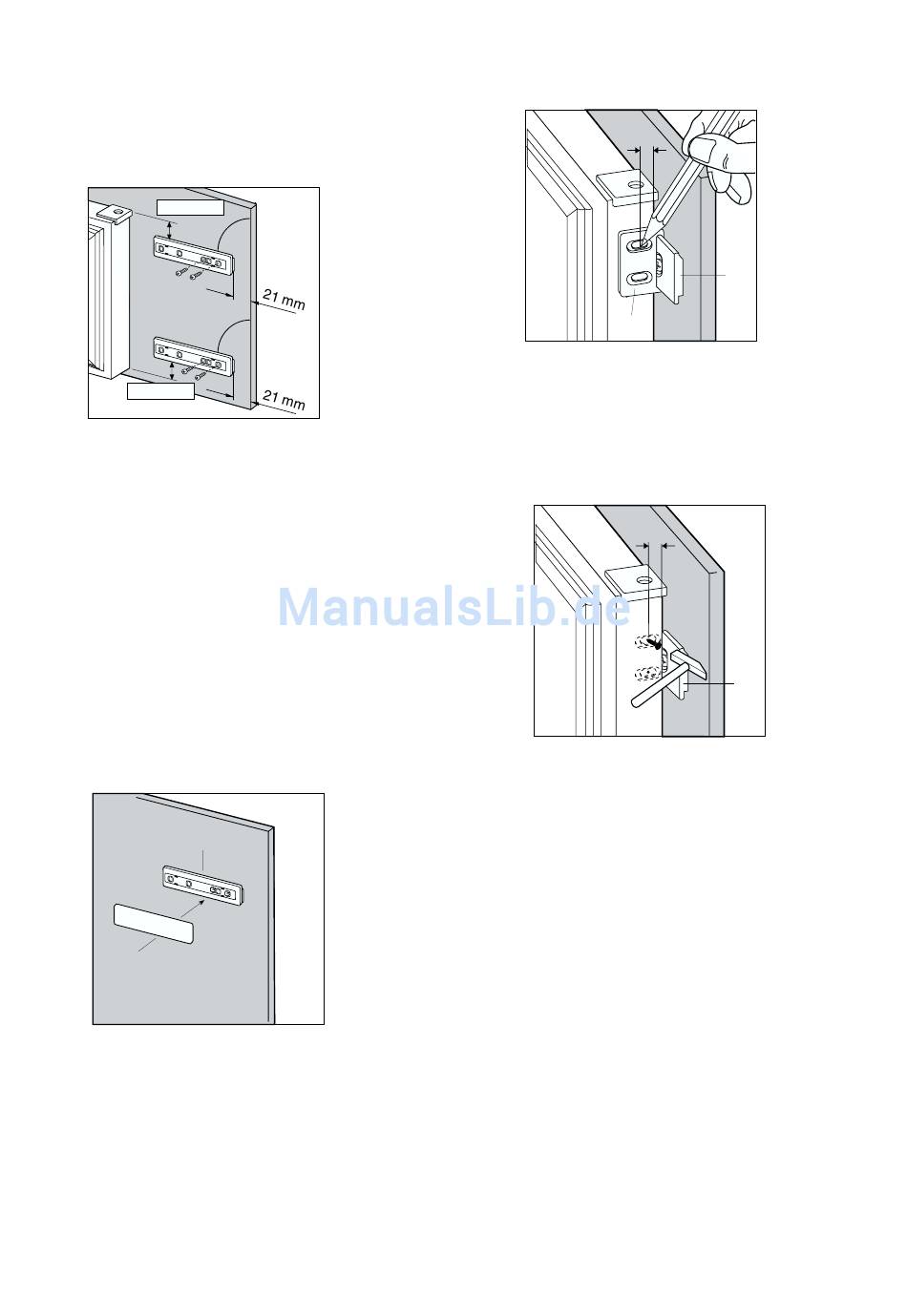

Abb. 10: Die beiden Türmitnehmer (Ha) gemäß
Zeichnung an der Innenseite der Möbeltür oben und
unten anhalten und die äußeren Schraublöcher
anzeichnen.
Achtung!
Bei profilierten Türen, Türen mit Füllungen und
extrem dünnen Möbeltüren die Eindringtiefe der
Schrauben und Materialdicke überprüfen. An gefähr-
deten Stellen soweit möglich, die Schrauben an
anderen
Positionen
Schrauben verwenden.
Bei innenstehenden Schrauben darauf achten, dass
die Türmitnehmer nicht an ihnen streifen.
Nach Vorstechen der Löcher die Türmitnehmer an
der Möbeltür mit jeweils 2 Schrauben (I) befestigen.
Ha
Hc
PR33
Abb. 11: Die Abdeckung (Hc) in die Türmitnehmer
(Ha) eindrücken, bis sie einrastet.
90°
90°
Abb. 10
eindrehen
oder
kürzere
Abb. 11
8mm
Hb
PR167
Abb. 12: Tür des Gerätes und die des Möbels um ca.
90° öffnen.
Winkelstücke (Hb) auf die Türmitnehmer setzen (Ha).
Geräte- und Möbeltür aneinander halten und die
Löcher an der Gerätetür markieren.
8mm
K
Abb.
13:
Winkelstücke
Befestigungslöcher mit Nagel (K) ankörnen und durch-
stechen.
Ha
Abb. 12
Ha
Abb. 13
(Hb)
abnehmen.
11
