- Seite 1 Radio Controlled Plane RTF basic video basic basic auto Betriebsanleitung Seite 2 - 29 Instruction Manual Page 30 - 57 CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22...
-
Seite 2: Garantiebedingungen
Entsorgen Sie die Batterien gemäß den geltenden Vorschriften bei den dafür vorgesehenen Sammelstellen. Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch sorgfältig durch! CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 3: Inhaltsverzeichnis

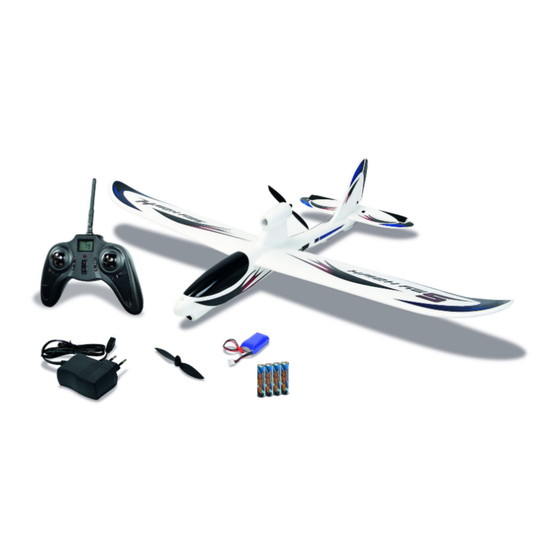

• 2 GB Micro SD-Karte 4 Kanal Fernsteueranlage • Bedienungsanleitung • LiPo Akku 7,4 V/ 450 mAh • 8 Batterien für Sender • LiPo-Balance-Ladegerät • Ersatzpropeller • 5,8 GHz FPV Video-System CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 4: Sicherheitsanweisungen
ACHTUNG!!! Der Pilot muss ständig zum Flugmodell Sichtkontakt haben. Das Steuern über die Betrachtung des Sender-Monitors ist nicht zulässig, da der Pilot bei eventuellen Funkstörungen der Videoübertragung das Modell nicht mehr sichten kann. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 5: Fliegen Sie Nicht
Gefahrenbereich gelangen zu können. • Halten Sie sich vom Propeller fern, sobald der Akku angeschlossen ist. • Vermeiden Sie den Aufenthalt in der Rotationsebene des Propellers. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 6: Lithium-Polymer Akku
• Waschen Sie die betroffenen Stellen sofort mit klarem (Sammelstellen) zuzuführen. Eine Entsorgung über den Hausmüll ist Wasser ab und untersagt! • Suchen Sie einen Arzt auf. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 7: Sicherheitshinweise Für Lithium-Polymer-Akkumulatoren
(oder im erhitzten Auto). 20. Verwenden Sie den Akku nicht in Umgebungen, in denen sich statische Elektrizität bildet oder bilden kann, da dadurch der Schutzkreislauf beschädigt werden kann. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 8: Aufbau Des Modells
Bei der Montage müssen Sie darauf achten, dass die Leitwerke im 90° Montieren Sie das Anlenkgestänge am Gestängeanschlusses des Winkel fixiert sind. Anschließend Klebstoff aushärten lassen. Höhenruders. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... - Seite 9 Jetzt können die Tragflächen mit dem Rumpf montiert werden. Version“). Tragflächen zusammenstecken und die Servoverbindungskabel in Propeller vorsichtig auf die Motorachse drücken. Festen Sitz überprüfen! den Rumpfausschnitt drücken. Trageflächen müssen sauber mit dem Rumpf abschließen. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22...
- Seite 10 Auf dem Rumpf ... Jetzt darf der Dekor nach belieben angebracht werden..und am Heck/Leitwerk. Montage/Einlegen des Flugakkus. Den Gashebel auf minimal-Stellung schalten ..und Sender anschalten. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22...
- Seite 11 Halten Sie dabei das Modell mit den Zeigefingern an der mit „G“ gekennzeichneten Position. Hinweise zum Start finden Sie auf S. 26. Bitte lesen Sie jedoch vor dem ersten Flug die Bedienungsanleitung komplett durch. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22...
-
Seite 12: Ein Flugmodell Mit Mehr Funktionen
• Brushed Power Elektroantrieb • Inkl. LiPo Akku 7,4 V/ 450 mAh und Ladegerät Seitenleitwerk Motor Seitenruder 2,2 g Servo Höhenruder 2,2 g Servo Höhenleitwerk Empfänger Flug-Akku Tragfläche CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... - Seite 13 • Brushed Power Elektroantrieb • Steuerfunktion: Seitenruder, Querruder, Höhenruder und Motor. Seitenleitwerk Seitenruder Motor Höhenruder 2,2 g Servo Höhenleitwerk 2,2 g Servo Querruder Empfänger Flugakku Querruderservo Videokamera Tragfläche Videoaufnahmemodul CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22...
-
Seite 14: Technische Daten
Brushless Flugregler 6 A Videoaufnahme-Modul FPV-Kamera c. Technische Daten Spannweite 843 mm Modelllänge 617 mm Fluggewicht Je nach Ausführung ab ca. 150 g Material Fernsteuerung 2.4 GHz CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 15: Ihr 4-Kanal Fernsteuersender
Expert Mode Trimmung Querruder Trimmung Seitenruder Erklärung Sender Antenne Trimmung Höhenruder LC-Display Trimmung Gas Autopilot an /aus (Steuerhebel drücken) Steuerhebel Steuerhebel Gas/Seitenruder Höhenruder/Querruder Trimmung Seitenruder Trimmung Querruder Ein-/Aus-Schalter CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 16: Funktion Der Eingabetaste
Umkehrung auszuwäh- len. Halten Sie anschließend den Höhenruder für eine Sekunde nach unten gedrückt, um die Einstellung zu bestätigen und um den Modus wieder zu verlassen. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 17: Einstellung Empfindlichkeit
(siehe Abbildung). Drücken Sie die Seitenruder-Trimmung, um die Empfindlichkeit einzustellen. Halten Sie dann den für 1 Sekunde nach unten gedrückt, um die Einstellung zu bestätigen und um den Modus wieder zu verlassen. Blinkt CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 18: Einstellung Der Höhenruder-Empfindlichkeit - Expert-Modus
Schraube herausdrehen. Nehmen Sie den Batterie-Deckel ab. Legen Sie 4 x AAA Batterien mit der richtigen Polarität ein. Anschieben Legen Sie den Deckel auf. Befestigen Sie die Schraube. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 19: Ihr 4-Kanal Fernsteuersender
Trimmung Querruder Trimmung Seitenruder Trimmung Gas Trimmung Höhenruder Menü „Abwärts“ (DOWN) Menü „Aufwärts“ (UP) Videoausgang Ein-/Aus/Schalter LC-Display Hauptmenü 5805 HUBSAN 7.7V Display Akku/Batteriespannungs- Anzeige Höhenruder Seitenruder Querruder CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 20: Funktion Der Eingabetasten
Set sensitive 2 Sekunden nach unten gedrückt, um die Umkehr zu bestätigen und Plane type Helicopter den Modus wieder zu verlassen. Expert mode No Stick mode Mode 2 CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 21: Auswahl Flugzeug/Helikopter Mode
Plane type Helicopter die EXT-Taste 2 Sekunden nach unten gedrückt, um die Einstellung zu Expert mode Stick mode Mode 2 bestätigen und den Modus wieder zu verlassen. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 22: Setup Empfindlichkeit Höhenrudernor Mode (Normal)
Nehmen Sie die Batteriebox heraus. Legen Sie 8 x AA Mignon mit der richtigen Polarität ein. Stecken Sie die Batteriebox zurück Befestigen Sie die Schraube. Fertig! in das Fach. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 23: Umbau Des Senders Von Mode 2 Auf Mode 1
6x rauf und runter, Mode 2 schaltet automatisch in Mode 1 um. Drücken Sie die EXT-Taste, um die Einstellung zu bestätigen und den Modus wieder zu verlassen. Wieder einschalten, dann funktioniert es. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 24: Lipo Akku Laden
Fernsteuerung übertragen. Somit lässt sich das Modell aus der die Übertragungsrate und ermöglicht so eine Funkreichweite des Ich-Perspektive (First Person View) über den Monitor betrachten. Videosignals von bis zu 300-400 m. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 25: Videoaufnahme-Funktion Nur Bei Version: Spy Hawk Autopilot + Videorecord 50 050 5021
Der Benutzer verantwortet Verluste und Schäden und haftet für Kosten, die aus einer illegalen Verwendung entstehen. Dickie-Tamiya haftet nicht für etwaige Datenverluste, die direkt oder indirekt aus der Verwendung des Modells entstehen. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 26: Videoaufnahme-Funktion Nur Bei Version: Spy Hawk Fpv Full Option 50 050 5022
Jetzt die Funktion aller Ruderklappen (Richtung, Größe des Ausschlags, Leichtgängigkeit) durch Betätigung der Steuerknüppel am Sender überprüfen. überprüfen. Einschalten Ausschalten Beschädigter Propeller Propeller läuft rund. Propeller flattert. kann brechen. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 27: Start
500505022 Spy Hawk FPV 5.8 GHz 500505020 Spy Hawk Autopilot + 500505021 Spy Hawk Autopilot/Video Zum An/Abschalten des Zum An/Abschalten des Autopilots den EXIT- Knopf Autopilots den Gashebel kurz betätigen. kurz drücken. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 28: Landung
Klebers müssen allerdings die zu verklebenden Teile gut zueinan- raturmöglichkeiten. Wenden Sie sich in solchen Fällen bitte an Ihren der ausgerichtet fixiert werden, damit eine 100% Wiederherstellung Fachhändler. des geklebten Bauteils gelingt. CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 29: Problembehandlung
Akkus sind leer Laden Sie die Akkus oder tauschen Sie sie aus Der Motor lässt sich nicht Trimmung ist nicht korrekt eingestellt Korrigieren Sie die Trimmung am Gas-Regler abstellen CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... -
Seite 58: Ersatzteile
Ersatzteile Spare Parts 50 050 8606 Propeller Set/ 2 St. 50 060 8125 LiPo Akku 7,4 V/450 mAh propeller set/ 2 pcs. LiPo battery 7,4 V/450 mAh CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22... - Seite 59 CARSON Spy Hawk • 50 050 5019 + 20 + 21 + 22...
-
