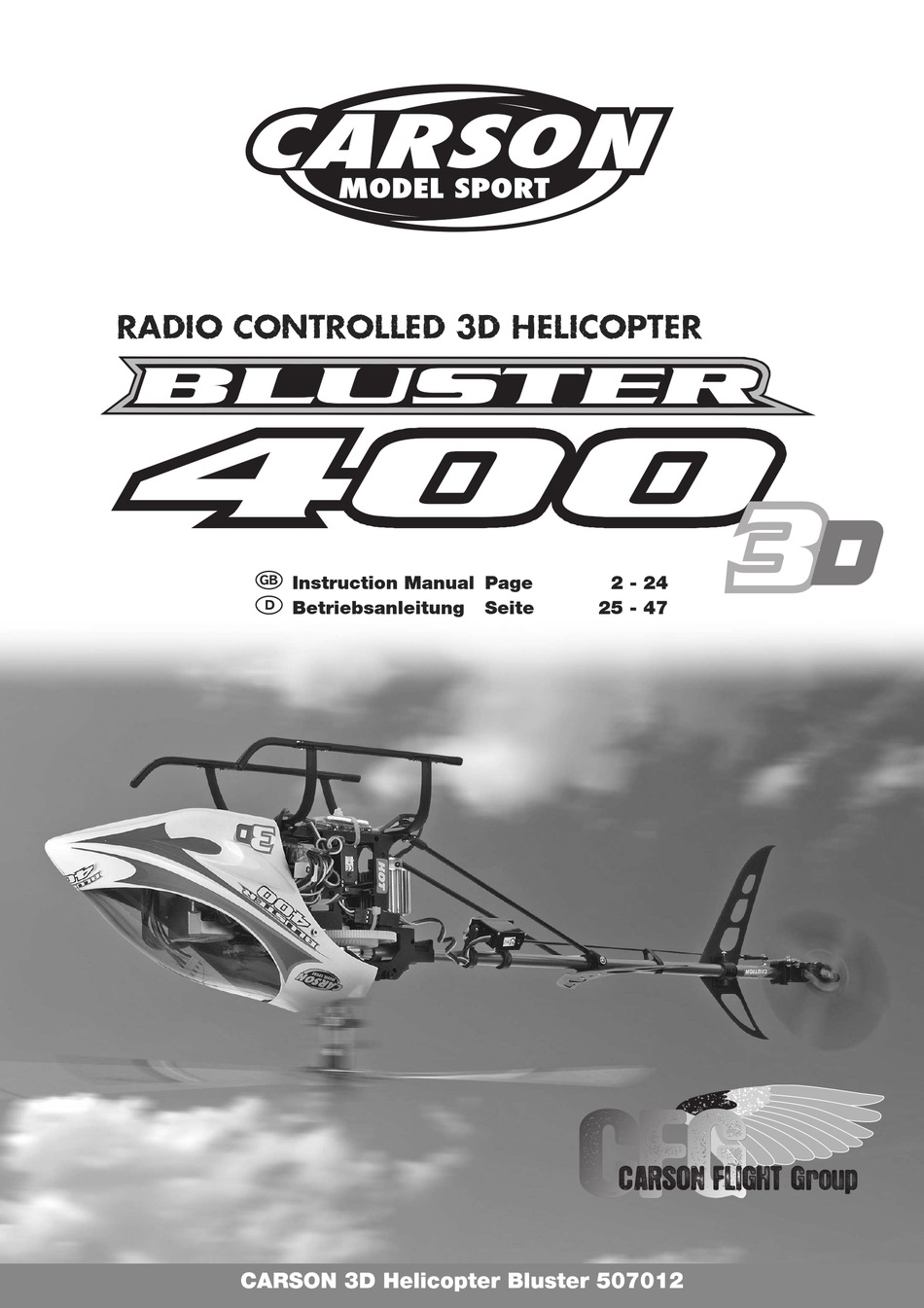

- Seite 1 RADIO CONTROLLED 3D HELICOPTER Instruction Manual Page 2 - 24 Betriebsanleitung Seite 25 - 47 CARSON 3D Helicopter Bluster 507012...
-
Seite 2: Declaration Of Conformity
Germany Tel.: +49/(0)911/9765-03 We wish you good luck and a lot of fun with your CARSON model helicopter! Before flying your new model carefully read these instructions! CARSON 3D Helicopter Bluster 507012... -
Seite 3: Inhaltsverzeichnis
• Lipo battery 11.1V/ 1800 mAh • LiPo-Balance charger with power supply • 4 micro servos, already installed • Gyro, integrated into the receiver • Training-landinggear • Operating Manual with tips • Brushless motor, already installed CARSON 3D Helicopter Bluster 507012... -
Seite 4: Specifications
Specifications: RTF (ADVANCED) Brushless motor: Carson HELI-X B20/10 T Brushless motor speed controller: Carson HELI-X 18A Length: 670 mm Height: 210 mm Li-poly battery: 1800 mAH/ 11.1V Servo: 4x micro servos 9g Diameter for main rotor: 655 mm Diameter for tail rotor:... -
Seite 5: Tips For Safety
Please check that no-one is using the same transmission frequency at the same time in your immediate vicinity otherwise this may result in you losing control of the helicopter which could lead to an accident. CARSON 3D Helicopter Bluster 507012... - Seite 6 Never leave the charger unattended 2. Charge the lithium-polymer battery on a non-flammable and never leave the charger on overnight. Adult supervision is base, e.g. on a metal plate. required during the charging of lithium batteries. CARSON 3D Helicopter Bluster 507012...
- Seite 7 Check with your local solid waste • Wash the affected locations immediately with clear water officials for details in your area for recycling options or proper disposal. • consult a physician. CARSON 3D Helicopter Bluster 507012...
- Seite 8 24. When the battery has rust, bad smell or something abnormal at first-time-using, do not use the equipment and go to bring the battery to the shop which it was bought. CARSON 3D Helicopter Bluster 507012...
-
Seite 9: Parts List
Should Tail rotor anything be missing please contact your local dealer. Rotorblade holder Paddle Rotor shaft Rotorblade Tail pipe Landing gear Body Gyro Receiver Motor Battery Balance charger Transmitter Servos Training landing gear CARSON 3D Helicopter Bluster 507012... -
Seite 10: Functions For Control Set
3. Plug the CH4 and CH5 servo connectors into the appropriate for operation. If not, you must check to ensure that the con- slots on the receiver. Attach the rear servo to the gyroscope. nections are ok and start the installation process over again. CARSON 3D Helicopter Bluster 507012... -
Seite 11: Preparations
• Connect the lipo balance charger to the power supply‘s cable. • Connect the lipo battery‘s white balance connector to the lipo balance charger. • The battery is completely charged when all 3 leds flash up green. Lipo Balance Charger CARSON 3D Helicopter Bluster 507012... -
Seite 12: Preflight Check
CARSON 3D Helicopter Bluster 507012... -
Seite 13: Normal Flight
Pull the right stick downward Nose up back Pull the right stick upward Model goes left Pull the right stick left Model goes right Pull the right stick right Chart for R/C mode 2(left hand throttle) CARSON 3D Helicopter Bluster 507012... -
Seite 14: All Parts And Equipment
All parts and equipment Rotorblade Tail rotor Rotorhead Paddle Paddle bar Servos Gyro Battery Motor Servo Steering gear Landing gear CARSON 3D Helicopter Bluster 507012... -
Seite 15: Balancing The Main Rotor Blades And Tail Blades
4. There is a shake when spooling up the helicopter, either the motor. fighten or loosen the blade grips so that both blades are equally tight. 2. Pitch is too high or too low (over pitch will affect power and flight times). CARSON 3D Helicopter Bluster 507012... -
Seite 16: Maintenance
Please make sure that every servo is connected and tight, control linkages should be tight but not bind or drag, If you find a binding or a servo that drags it should be repaired/replaced with a new servo/linkage. CARSON 3D Helicopter Bluster 507012... -
Seite 17: How To Change Frequencies
Make sure that the crystal is fully inserted in the transmitter and frequency band. Pay attention that the correct crystal is receiver, not partially. employed. Transmitter crystals are as a rule characterized with the letters T or TX (T = Transmitter). CARSON 3D Helicopter Bluster 507012... -
Seite 18: Common Flight
Should you switch the 3D switch, travel. With the 3D switch activated you can perform acrobatic flight, i.e., inverted flying. CARSON 3D Helicopter Bluster 507012... -
Seite 19: Aerobatics Flight
1. Total journey of Pitch 21° 2. Over pitch will reduce the power and shorten the flight time. 3. It is better to use lower pitch and faster rotor speed than to have too high a pitch. CARSON 3D Helicopter Bluster 507012... -
Seite 20: Inverted 3D Flight
Pull the right stick downward Nose up back Pull the right stick upward Model goes left Pull the right stick left Model goes right Pull the right stick right Chart for R/C mode 2(left hand throttle) CARSON 3D Helicopter Bluster 507012... -
Seite 21: Troubleshooting
2. Lower and upper rotor revolution run with different Ensure that both rotor revolutions allow for friction on the rotor shaft easy rotation 3. The gyroscope is not adjusted correctly or is faulty. Re-adjust or replace the gyroscope. CARSON 3D Helicopter Bluster 507012... -
Seite 22: Garantiebedingungen
Windeignung kann das Modell Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 • Beschädigung oder Ausfall durch Nichtbeachten der Sicher- Monaten betreffend Fehler bei der Herstellung in Bezug auf heitsanweisungen oder der Bedienungsanleitung, höhere... -
Seite 23: Lieferumfang
LCD-Display • Lipo-Akku 11,1 V/ 1800 mAh • Lipo-Balance Ladegerät mit Netzteil • 4 Mikro-Servos, bereits installiert • voll einstellbarer High Tech-Gyro • Trainingslandegestell • Bedienungsanleitung mit vielen Tips • Brushless Motor/Regler bereits eingebaut CARSON 3D Helicopter Bluster 507012... -
Seite 24: Technische Details
Technische Details: RTF (ADVANCED) Brushless Motor: Carson HELI-X B20/10 T Brushless Regler: Carson HELI-X 18A Länge: 670 mm Höhe: 210 mm Lipo-Akku: 1800 mAH/ 11,1V Servos: 4x Mikroservo 9g Durchmesser Hauptrotor: 655 mm Durchmesser Heckrotor: 152 mm *Änderungen vorbehalten. Gewicht: 555 g Sender: 6 Kanäle... - Seite 25 3. In Ihrer Umgebung darf nicht die gleiche Frequenz verwendet werden. Bitte überprüfen Sie, dass niemand in Ihrer Umgebung gleich- zeitig die gleiche Sendefrequenz verwendet, da Sie dadurch die Kontrolle über den Hubschrauber verlieren können, was zu einem Unfall führen kann. CARSON 3D Helicopter Bluster 507012...
-
Seite 26: Lademodus Und Warnung
5. Setzen Sie Ihren Bluster 400 3D Helikopter keiner Hitze und Feuchtigkeit aus. Ihr neuer CARSON Helikopter ist ein elektronisches Hi-Tech Gerät. Setzen Sie Ihr Modell niemals Temperaturextremen aus, lassen Sie Ihr Modell nicht über längere Zeiträume in einem Auto zurück, da hohe Temperaturen die empfindliche Elektronik sowie Plastikteile beschädigen können. -
Seite 27: Lithium-Polymer Akku
Defekte / nicht mehr aufladbare Akkus sind dem Sondermüll • Waschen Sie die betroffenen Stellen sofort mit klarem Was- (Sammelstellen) zuzuführen. ser ab und Eine Entsorgung über den Hausmüll ist untersagt! • suchen Sie einen Arzt auf. CARSON 3D Helicopter Bluster 507012... -
Seite 28: Sicherheitshinweise Für Lithium-Polymer-Akkumulatoren
24. Sollte der Akku vor dem ersten Gebrauch Rost aufweisen, verdächtig riechen oder auf andere Weise ungewöhnlich erscheinen, verwenden Sie ihn nicht und bringen Sie ihn zurück in das Geschäft, in dem Sie ihn gekauft haben. CARSON 3D Helicopter Bluster 507012... -
Seite 29: Teileliste
Bitte prüfen Sie, ob all diese Teile in Ihrem Bausatz Heckrotor enthalten sind. Nehmen Sie bitte Kontakt mit Ihrem Händler vor Ort auf, falls ein Teil fehlen sollte. Rotorblatthalter Paddel Rotorwelle Rotorblatt Heckrohr Landegestell Haube Kreisel Empfänger Motor Akku Balanceladegerät Sender Servos Trainingslandegestell CARSON 3D Helicopter Bluster 507012... -
Seite 30: Funktionen Der Fernsteuerung
4. Schalten Sie den Sender ein und zentrieren Sie die Trimm- Position. hebel auf Mitte. Schließen Sie den Flugakku an und warten Sie, bis die LED auf dem Gyro-Kreisel aufleuchtet. Anschließend startet der Kreisel einen Testlauf der CARSON 3D Helicopter Bluster 507012... -
Seite 31: Vorbereitungen
• Verbinde das LIPO-BALANCE Ladegerät mit dem Kabel des Netzteiles. • Verbinde nun den weißen Balancer-Stecker des Lipo-Akkus mit dem LIPO-BALANCE Ladegerät. • Der Akku ist vollständig geladen wenn alle 3 Glühbirnchen grün aufleuchten. Lipo Balance Charger CARSON 3D Helicopter Bluster 507012... -
Seite 32: Platzieren Des Akkus Im Modell
Helikopter an der Paddelstange anheben. können Sie den Sender ausschalten. Schalten Sie nie zuerst den Sender aus, da Sie dadurch die Kontrolle über den Helikopter verlieren könnten, was zu einem Absturz oder schweren Personenschäden führen könnte. CARSON 3D Helicopter Bluster 507012... -
Seite 33: Normaler Flug
Nase hoch Drücken Sie den rechten Hebel nach hinten Nach links rollen Drücken Sie den rechten Hebel nach links Nach rechts rollen Drücken Sie den rechten Hebel nach rechts Übersicht R/C Modus 2 (linker Gashebel) CARSON 3D Helicopter Bluster 507012... -
Seite 34: Alle Ersatzteile Und Ausrüstung
Alle Ersatzteile und Ausrüstung Hauptrotorblatt Heckrotorblatt Rotorkopf Paddel Paddelstange Servos Gyro Akku Motor Servo Leitwerk Landegestell CARSON 3D Helicopter Bluster 507012... -
Seite 35: Ausbalancieren Der Hauptrotorblätter Und Heckrotorblätter
Spezifikationen geeignet ist. auftritt. Dies könnte von einer verbogenen Welle oder gelockerten Antriebsteilen hervorgerufen werden. 2. Ist der Pitch zu hoch oder zu niedrig (ein Über-Pitch beeinflusst die Leistung und die Flugzeiten)? CARSON 3D Helicopter Bluster 507012... -
Seite 36: Wartung
Bitte stellen Sie sicher, dass jedes Servo angeschlossen und einen Servo entdecken, der schleift, sollte dieser repariert oder angezogen ist. Steuerverbindungen sollten angezogen aber durch ein neues Servo/eine neue Verbindung ersetzt werden. nicht festlaufend sein. Wenn Sie ein Festlaufen feststellen, oder CARSON 3D Helicopter Bluster 507012... -
Seite 37: Wechseln Der Sendefrequenz
Stellen Sie sicher, dass der Quarz vollständig eingesteckt ist selben Frequenzband ein. Achten Sie darauf, den richtigen und fest sitzt. Quarz einzusetzen. Senderquarze sind in der Regel mit den Buchstaben T oder TX (T = Transmitter oder Sender) gekenn- zeichnet. CARSON 3D Helicopter Bluster 507012... -
Seite 38: Allgemeiner Flug
Verwendung dieses Schalters 3D-Schalter aktiviert ist, können Sie akrobatische Flüge wie wird die Position Gashebel gesteigert. Sollten Sie den 3D- etwa seitenverkehrte Flüge durchführen. Schalter oder Idle 1 betätigen, bevor Sie eine hohe Gas CARSON 3D Helicopter Bluster 507012... -
Seite 39: Kunstflug
+8° ~+10° Hinweis 1. Gesamtweg Pitch 21° 2. Ein Über-Pitch reduziert die Leistung und verkürzt die Flugzeit. 3. Die Verwendung eines niedrigeren Pitchs und einer höheren Rotorgeschwindigkeit eignet sich besser als ein zu hoher Pitch. CARSON 3D Helicopter Bluster 507012... -
Seite 40: Rückenflug
Nase hoch rückwärts Drücken Sie den rechten Hebel nach oben Nach links Drücken Sie den rechten Hebel nach links Nach rechts Drücken Sie den rechten Hebel nach rechts Übersicht R/C Modus 2 (linker Gashebel) CARSON 3D Helicopter Bluster 507012... -
Seite 41: Problembehandlung
2. Unterer und oberer Rotorkreis laufen mit unter- Stellen Sie sicher, dass sich beide Rotor- schiedlicher Reibung auf der Rotorwelle kreise leicht drehen lassen 3. Der Kreisel ist nicht korrekt eingestellt oder defekt Kreisel neu einstellen oder tauschen CARSON 3D Helicopter Bluster 507012... -
Seite 42: Exploded Drawing
Exploded drawing • Explosioszeichnung 42 CARSON 3D Helicopter Bluster 507012... - Seite 43 Einlegehebel 2 (1,2 x 12) Stable wing arm (abs) Tragflügelausleger (abs) Peg (ø 2 x 9) Stift (2 x 9) Rotor wing control hat Rotorflügel Steuerabdeckung Rotor wing head Rotorflügelabdeckung Feathering shaft Kreuzachse (3 x 48,5) CARSON 3D Helicopter Bluster 507012...
- Seite 44 Heckrohr (8,8 x 8 x 360) Gyro Gyro Stay bar (4 x 160) Strebe (4 x 3 x 160) Foot rest Fußraste Left frame Linker Rahmen 9 gram Servo Servo Servo holder Servohalterung Right frame Rechter Rahmen 44 CARSON 3D Helicopter Bluster 507012...
-
Seite 45: Parts Replacing
10. Lösen Sie die Schraube, nehmen Sie Nr.11 9. Drücken Sie Nr.8 in heraus. 11. Befestigen Sie Nr.9 und Nr.10 Nr.9 und bringen Sie wie auf dem Bild gezeigt. Nr.10 darauf an. 12. Insert 2 vertically. 12. Führen Sie Nr.2 vertikal ein. CARSON 3D Helicopter Bluster 507012... - Seite 46 Seiten von Nr.13. (3) Befestigen Sie das Endrohrzahnrad und den Eingriff, nachdem Sie sie richtig angeschlossen haben. Cross shaft installation • Installation Kreuzachse Thread lock Gewindearretierung Tail gear box installation • Installation Heckgetriebe 46 CARSON 3D Helicopter Bluster 507012...
- Seite 47 Tail boom installation • Installation Heckausleger Accessories‘ installation • Installation Zubehör CARSON 3D Helicopter Bluster 507012...
-
Seite 48: Spare Parts
Triangle rocker arm Lever Kegelrad-Set Heckrotorblätter (1.2x63)/ Umlenkhebel-Roll M0.7xZ20 M0.7xZ11 M0.7xZ10 Stable wing arm, sleeve for 508074 508080 508087 Main rotor wing grip Vertical stabilizer, horizontal balance bar, spacing sleeve for Hauptrotorblatthalter stabilizer/ Leitwerks-Set balance bar/ Paddelstangenhalter 48 CARSON 3D Helicopter Bluster 507012... - Seite 49 Tail pipe sheet Spacing sleeve Heckrohr Heckrohrhalter Stellring-Set 508092 508098 508103 Tail drive shaft (3x370) Stay bar (4x4x160) 2x Bearing (5x2_2.5) Heck-Kardanwelle Heckstreben-Set 2x Kugellager 5x2x2,5 508093 508104 Ball buckle One-way Bearing (6x10x2) Anlenkset Freillauflager CARSON 3D Helicopter Bluster 507012...
- Seite 50 Heli-X Controller 18A Rotorkopf-Set Mikro-Servo 608050 508139 Li Battery 1800 Tail gear set Lipo Akku 1800mAh 11,1V Heckrotorgetriebe-Set 508022 508140 Lipo-Balance Charger Stabilizer holder Lipo-Balance Charger Ladegerät Halterung Heckleitwerk 508141 Training frame set Trainingslandegerät 50 CARSON 3D Helicopter Bluster 507012...
-
Seite 51: Tunging Parts
Tailwing gear box Taumelscheibe Alu Heckgetriebe-Gehäuse Alu 508110 508117 Canopy, body: carbon/window: Main rotor head transparent Rotorkopf Alu Trainerhaube CARBON-Look 508111 Stablizer controller Paddelsteuer-Einheit Alu 508112 Orientator radius arm Mischerarm-Einheit Alu 508113 Tail wing set Heckrotorset Alu CARSON 3D Helicopter Bluster 507012... -
Seite 52: Service-Hotline
For Germany: Service-Hotline: Mo - Do 8.00 – 17.00 Uhr 8.00 – 14.30 Uhr 01805–73 33 00 12 ct/min CARSON-Model Sport Abt. Service Mittlere Motsch 9 96515 Sonneberg CARSON Bluster 400 3D Helicopter manual Betriebsanleitung CARSON-Model Sport Werkstraße 1 • D-90765 Fürth / Germany...
