ITEC IDA 4-500 - 1. INSTALLATION
1.Installation von Verstärkern in halber Rackbreite
Hinweis: Die in den Abschnitten 1.1 und 1.2 beschriebenen und abgebildeten Komponenten für die Rack-
und Tisch-/Wandmontage sind nicht im Lieferumfang der Verstärker von IDA 4-500 enthalten, können aber
als Zubehör erworben werden.

1.1 Montage von IDA 4-500

Verstärker in halber Rackbreite werden ohne Rackmontagezubehör geliefert, können aber mit einer
Standard-Rackhalterung und einem Verlängerungsstück für halbe Rackbreite wie in Abbildung 1A dar-
gestellt für die Rackmontage konfiguriert werden. Das Installations- und Geräterack sollte so konfiguriert
werden, dass an den Seiten und der Rückseite des Verstärkers ausreichend Platz zur Belüftung bleibt.
An mindestens einer Seite des Verstärkers sollte stets ein Belüftungsraum von mindestens 25 mm (1 Zoll)
eingehalten werden. Belüftungsöffnungen befinden sich auch auf der Rückseite des Verstärkers und dürfen
nicht blockiert werden. Es ist wichtig, hinter der Rückseite des Verstärkers mindestens 80 mm (3,1 Zoll)
Freiraum für die Luftzirkulation zu lassen.
Mehrere IDA 4-500 Verstärker mit halber Rackbreite können auch mechanisch mithilfe einer zusätzlichen
Verbindungsplatte verbunden werden. Abbildung 1B veranschaulicht die Verwendung einer Verbindungs-
platte. Eine Verbindungsplatte ist im Lieferumfang des in Abbildung 1A gezeigten Kits enthalten. Zusammen
mit zwei Rack-Halterungen ermöglicht eine Verbindungsplatte die Verbindung und Installation eines Ver-
stärkerpaares in einem Rack mit voller Breite.

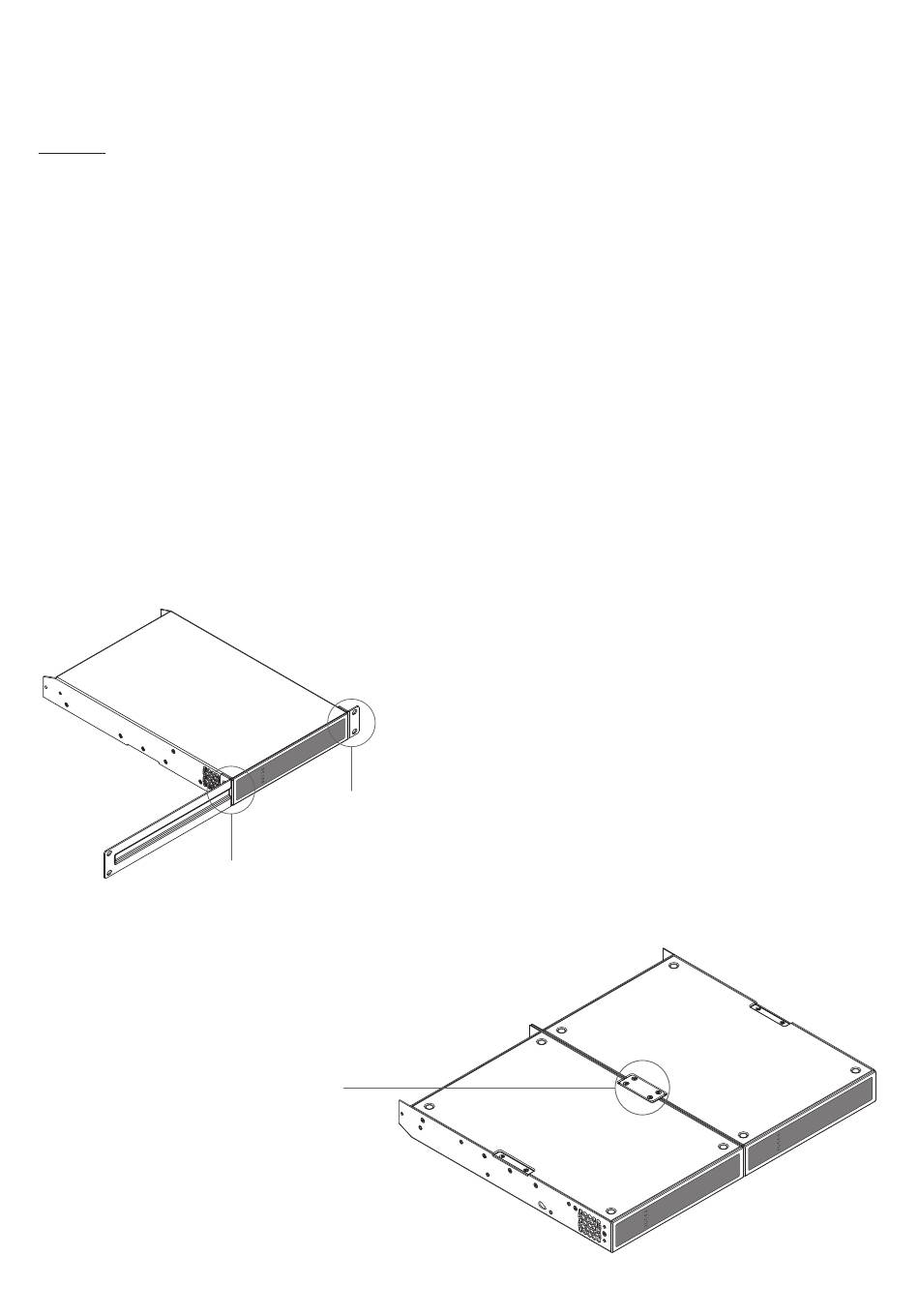

Abb.: 1A - Rack-Ohr + Half-Rack-Erweiterung
Halbe Rack-Erweiterung +
2 x M4 x 8 Senkkopf
IDA 4-500_DE_2025/05
Rack-Ohr +
2 x M4 x 8
Senkkopf
Abb.: 1B - 2 x Verstärker mit Anschlussplatte, 2 Positionen
Anschlussplatte +
4 x M3 x 6 Senkkopfschrauben
6
