ITEC IDA 4-500 - 3. ANSCHLÜSSE
3.4 Lautsprecherkabelquerschnitt
Der Querschnitt des Lautsprecheranschlusskabels
von IDA 4-500 sollte entsprechend der Installati-
onsart gewählt werden. Die nebenstehenden
Tabellen geben den geeigneten Kabelquerschnitt
für weniger als 0,5 dB Kabelverlust bei verschie-
denen Installationsarten und Kabellängen an.
3.5 GPIO-Anschlüsse
Wenn die GPIO-Funktionalität von IDA 4-500 be-
nötigt wird, müssen die Kabel an den mitgelieferten
GPIO-Anschluss angeschlossen werden.
Der Anschluss der Kabel an den GPIO-Anschluss
ist in Abbildung 3E dargestellt.

3.6 Netzwerkverbindungen

IDA 4-500 Steuerung
IDA 4-500 Verstärker sind über ein TCP/IP-Netz-
werk verbundene Geräte, die über eine webba-
sierte Schnittstelle konfi guriert werden. Es stehen
kabelgebundene (Ethernet) und kabellose (WLAN)
Verbindungsoptionen zur Verfügung. Bei kabel-
gebundener Verbindung schließen Sie ein Ether-
net-Kabel an die Netzwerksteuerungsbuchse auf
der Rückseite des Verstärkers an.
Abb.: 3C - Symmetrische analoge
Eingangskabelverbindungen
Hinweis: Die Verwendung der
Eingangs-, Ausgangs- und
GPIO-Anschlussbuchsen ist für
Verstärker mit zwei, vier und acht
Kanälen gleich.
Das Ausrufezeichen neben den Ausgangsklemmen der Verstärker weist zusätzlich zum Hinweis „CLASS
2 WIRING" auf gefährliche Spannungen hin. Ausgangsanschlüsse, die ein Risiko darstellen können, sind
mit einem Ausrufezeichen gekennzeichnet. Berühren Sie die Ausgangsklemmen nicht bei eingeschaltetem
Verstärker. Nehmen Sie alle Anschlüsse bei ausgeschaltetem Verstärker vor.
IDA 4-500_DE_2025/05
5 mm

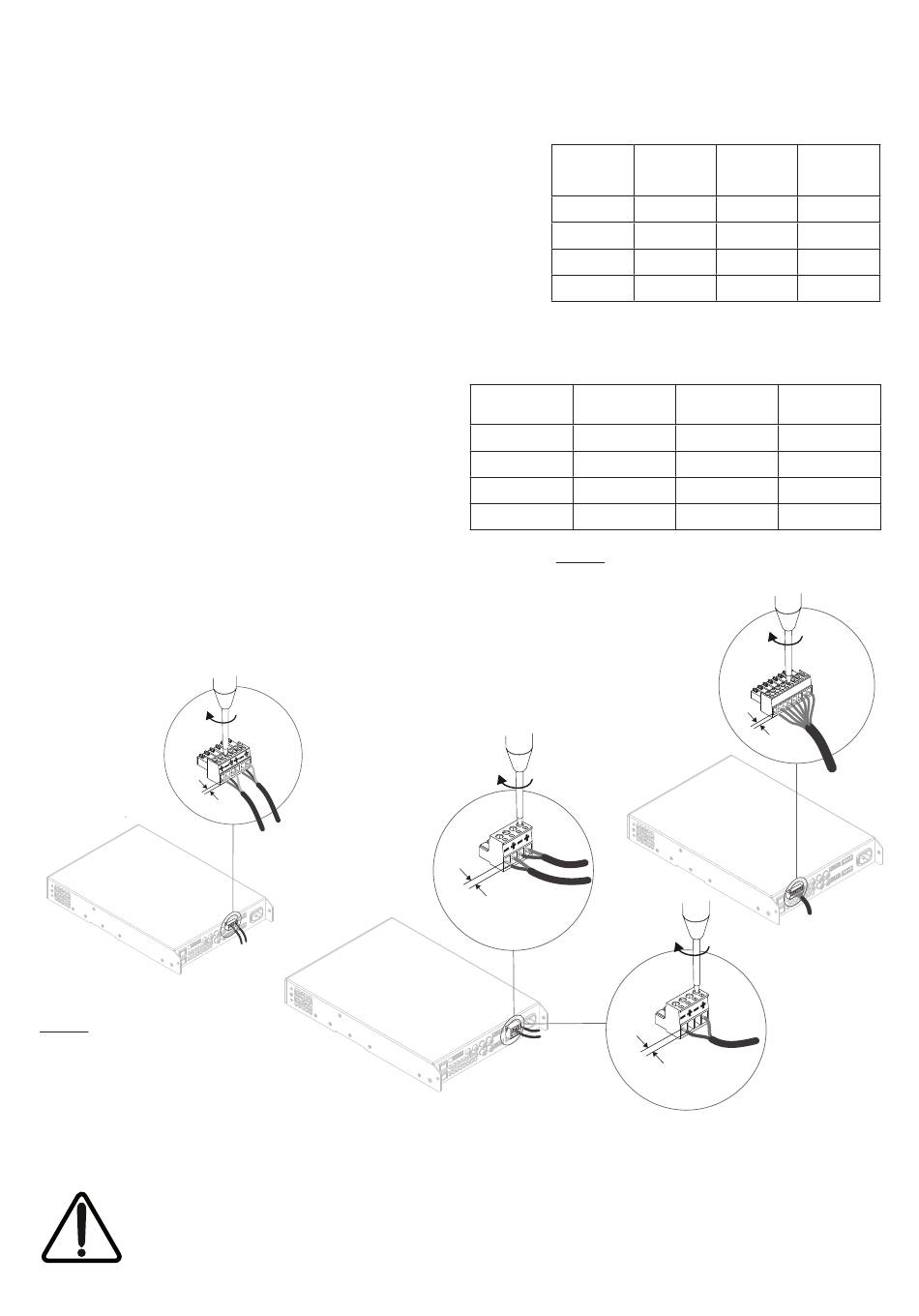

Abb.: 3D - Ausgangskabelverbindungen
Lo-Z-Installationen, 0,5 dB Dämpfung. 4 Ω- und 8 Ω-Lasten
Cable Cross
Section
(mm 2 )
0.75
1.5
2.5
4.0
Cable Cross Section
Cable Gauge
(mm 2 )
0.75
1.5
2.0
3.5
Hinweis: Die Kabellänge sollte 250 m nicht überschreiten
Abb.: 3E - GPIO-Kabelverbindungen
5 mm
Low-Z Mode
18
Kabelquerschnittstabelle
Max Cable
Cable Gauge Length
(AWG) (Metres, 4 Ω
load)
≈18 5
≈16 10
≈14 17
≈12 28
Kabelquerschnittstabelle
70-V-Hi-Z-Installationen, 1,0 dB Dämpfung
20 Lautsprecher gleichmäßig verteilt
Max Cable Length
(Metres),
(AWG)
(125 W/channel)
≈18 90
≈16 180
≈14 <250
≈12 <250
5 mm
5 mm
Hi-Z Mode /
BTL Mode
Max Cable
Length
(Metres, 8 Ω
load)
10
20
35
55
Max Cable Length
(Metres),
(250 W/channel)
45
90
150
<250
