ITEC IDA 4-500 - 2. KONFIGURATION

2.5 GPIO-Einrichtung und -Anschluss

IDA 4-500 Verstärker verfügen über einen GPIO-An-
schluss zur Fernsteuerung von Lautstärke, Standby,
Stummschaltung und Trigger-Funktionen. Die Funktionen
der GPIO-Anschlüsse werden im Menü „GPIO-Einstel-
lungen" in Abbildung 2O beschrieben. Der Anschluss der
GPIO-basierten Lautstärkeregelung und der Standby-/
Stummschaltung wird in Abbildung 2P bzw. 2Q dargestellt.
Hinweis: Der GPIO-Anschluss darf nicht zwe-
ckentfremdet verwendet werden. Eine unsachge-
mäße Verwendung kann den Verstärker beschä-
digen.
Hinweis: Beim Anschluss von Standby-Schaltern
und Potentiometern über GPIO muss ein abge-
schirmtes Kabel verwendet werden.
Hinweis: GPIO-Pin 8 hat eine niedrige Ausgangs-
impedanz und kann einen maximalen Strom von
10 mA liefern.
Hinweis: GPIO-Pin 1 und Pin 3 bieten beide Mas-
seanschlüsse: Pin 1 ist direkt mit dem Verstärker-
gehäuse verbunden.
Pin 3 ist über einen 220-Ohm-Widerstand mit
dem Gehäuse verbunden. Die „weiche Erdung"
von Pin 3 ist möglicherweise nützlich, um Erd-
schleifen zu bewältigen, die ein hörbares Brum-
men verursachen können.
Connect Wiper to
Pin 4, 5, 6 or 7.

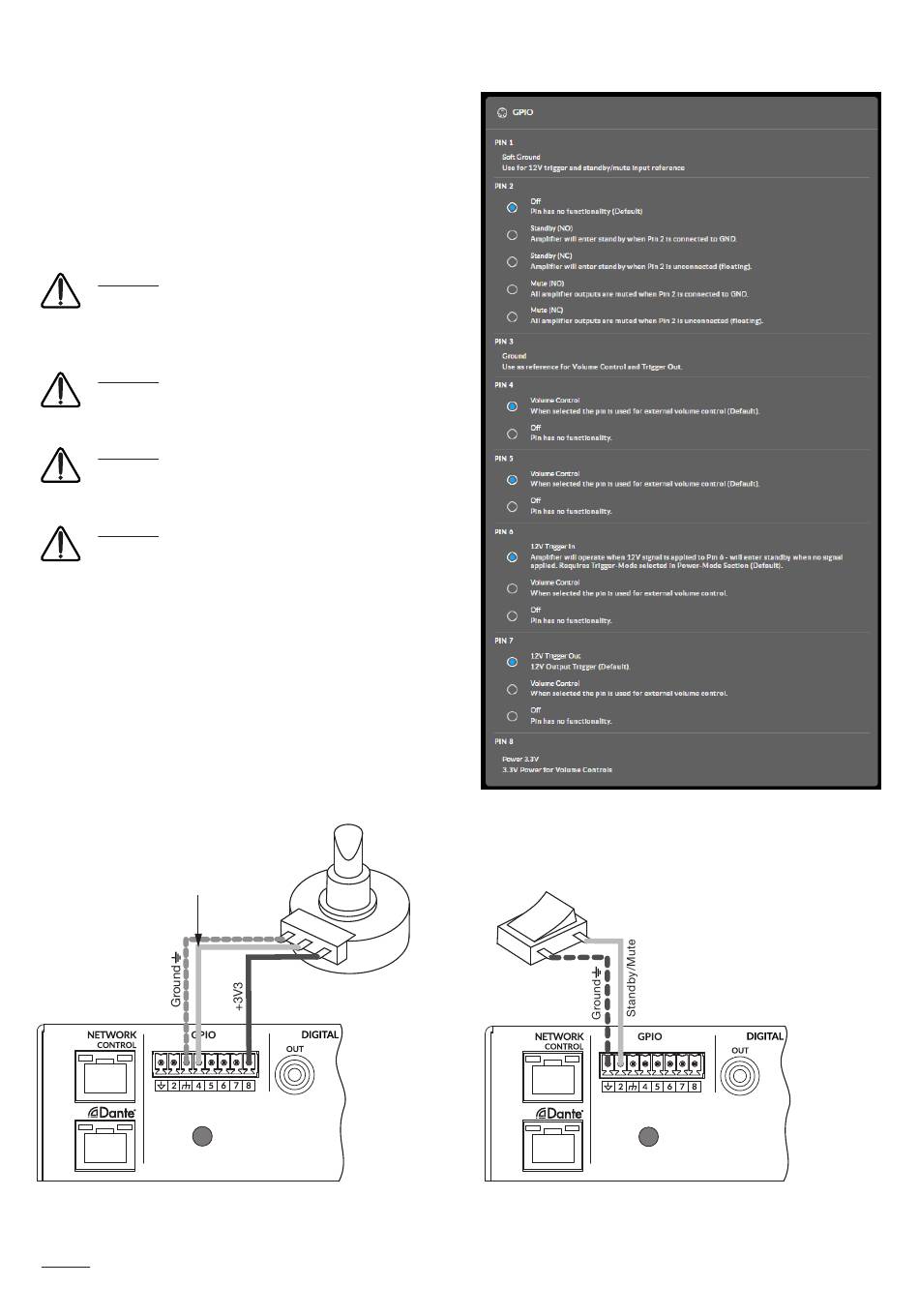

Abb.: 2P - Potentiometeranschlüsse zur Fernsteuerung
der Lautstärke über GPIO.
Hinweis: Abbildung 3E veranschaulicht die Verwendung des GPIO-Anschlusses.
IDA 4-500_DE_2025/05
Potentiometer
(>10kΩ)
Abb.: 2O - GPIO-Einstellungsmenü
Abb.: 2Q - Anschlüsse für die Fern-Standby-/Stummschaltung
über GPIO.
16
Schalter offen (NO) oder
geschlossen (NC) schaltet
Standby oder Stumm um, je
nach den im Menü GPIO-
Einstellungen ausgewählten
Optionen.
