ITEC IDA 4-500 - 2. KONFIGURATION
Hinweis: Die Parameter Eingangspriorität und Ein-
gangs-Ducking können entweder auf Standardwerte
oder auf die Werte für Schwellenwert, Attack, Hold und
Release eingestellt werden. Die Eingangspriorität kann
auch so eingestellt werden, dass der für die angege-
bene Zone eingestellte Lautstärkepegel ignoriert und
eine bestimmte Override-Lautstärke verwendet wird.
• Im Volume Menü können minimale und maximale
Lautstärkegrenzen für die Zone festgelegt und eine
externe GPIO-Lautstärkeregelung auf einzelne
Zonen angewendet werden. Das GPIO-Konfigurati-
onsmenü befindet sich unter der Registerkarte „Ein-
stellungen". Hinweise zum Anschluss einer exter-
nen Lautstärkeregelung über die GPIO-Schnittstelle
finden Sie in Abschnitt 2.5 dieses Handbuchs.
Hinweis: Wird ein Verstärker über die API eines Drittan-
bieter-Steuerungssystems gesteuert, gelten die über die
Registerkarte „Eingang" eingestellten Lautstärkegrenz-
en nicht.
• Im Menü „Restrictions" können Zoneneingänge
oder Eingangsmischungen von der Weiterleitung an
bestimmte Zonen ausgeschlossen werden.
Hinweis: Routing-Einschränkungen können nicht auf
Prioritätszoneneingänge angewendet werden.
Hinweis: Wenn ein Verstärker über die API eines
Steuerungssystems eines Drittanbieters gesteuert wird,
gelten die über die Registerkarte „Eingabe" festgelegten
Einschränkungen der Eingangsweiterleitung nicht.
• Mit der Compressor-Option können Sie die stan-
dardmäßige oder benutzerdefinierte Signalkom-
pression auf einzelne Zonen anwenden.
Hinweis: Kompression kann nützlich sein, um den
Lautstärkeunterschied zwischen lautem und leisem
Audiomaterial zu reduzieren. Je niedriger der Kom-
pressionsschwellenwert eingestellt ist, desto stärker
wird der Unterschied zwischen laut und leise reduziert.
Bei Verwendung der Kompression muss die Gesamt-
zonenlautstärke möglicherweise erhöht werden. Die
Standardkompressionsparameter sind für die meisten
Installationen geeignet.
www.itec-audio.com
2.3.3 Registerkarte „Output"

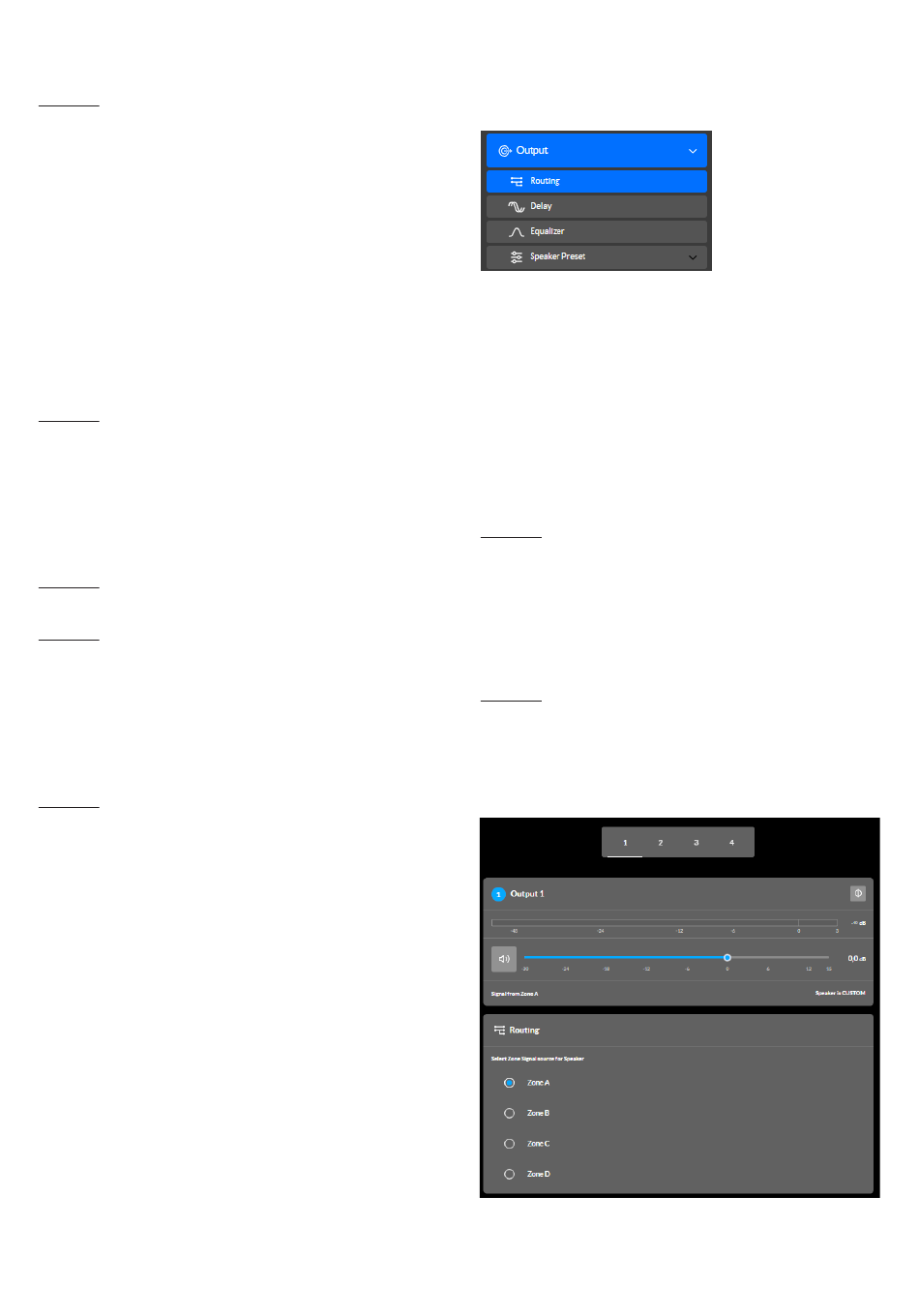

Abb.: 2G - Output menu
Über die Registerkarte „Output" können Verstärkeraus-
gänge benannt und Zonen zugeordnet werden. Außer-
dem bietet sie Zugriff auf die Menüs „Delay", „Equalizer"
und „Speaker Preset". Abbildung 2G veranschaulicht die
Anzeige der Registerkarte „Output".
In allen Menüs der Registerkarte „Output" wird der zu
konfigurierende Verstärkerausgang durch Markieren
einer der Ausgangskennungen oben im Display ausge-
wählt.
Hinweis: Die Anzahl der für die Konfiguration verfüg-
baren Ausgänge hängt vom Verstärkermodell IDA 4-500
sowie der Konfiguration von Eingangs-, Zonen- und
Ausgangsmodus ab. Die folgenden Abbildungen zeigen
einen Verstärker mit vier Ausgängen.
• Über das Menü „Routing" können Zonen
Verstärkerausgängen zugewiesen werden.
Hinweis: Das Routing für als Stereo definierte Zonen
bietet automatisch drei Ausgangsoptionen: linker Kanal,
rechter Kanal oder summiertes Mono. Das summierte
Monosignal kann zum Ansteuern eines Mono-Subwoo-
fers oder einer 70/100-V-Mono-Lautsprecherleitung
verwendet werden.
Abb.: 2H - Output Routing display
