ITEC IDA 4-500 - 3. ANSCHLÜSSE
3. Anschlüsse
Die Anschlüsse auf der Rückseite des IDA 4-500
Verstärkers sind in den Abbildungen 3A und 3B
dargestellt.
3.1 Netzanschluss
IDA 4-500 Verstärker verfügen über ein leistungsfak-
torkorrigiertes Universalnetzteil und können mit einer
Netzeingangsspannung von 100 V AC bis 240 V AC,
50/60 Hz, betrieben werden. Verwenden Sie das
mitgelieferte Netzkabel.
IDA 4-500 Verstärker haben keinen Netzschalter
und sind sofort nach Anschluss an die Netzspannung
betriebsbereit. Stellen Sie sicher, dass alle Signal-,
GPIO- und Ausgangsverbindungen hergestellt sind,
bevor Sie den Verstärker an das Stromnetz
anschließen.

3.2 Eingangsanschluss

Alle IDA Verstärkermodelle verfügen über vier
symmetrische oder unsymmetrische analoge Audi-
oeingänge und einen digitalen Stereo-S/PDIF-Au-
dioeingang. Jeder Eingangskanal kann auf jeden
Ausgangskanal geroutet werden. Die Eingangsrou-
ting-Optionen können über die Netzwerkschnittstelle
des Verstärkers konfi guriert werden.
Analoge Eingänge
Die analogen Eingänge des IDA 4-500 sind im
Line-Pegel-Format mit einer Standard-Eingangs-
empfi ndlichkeit von +4 dBu (voller Ausgangsspan-
nungshub/Empfi ndlichkeit) in allen Ausgangsmodi.
Eingangssignalpegel bis zu +24 dBu können ohne
Übersteuerung verarbeitet werden. Die Eingangs-
empfi ndlichkeit kann über die Netzwerkschnittstelle
des Verstärkers eingestellt werden.
Die symmetrischen Eingangsanschlüsse der Verstär-
ker erfolgen über Euroblock-Stecker. Der Anschluss
der Kabel an die mitgelieferten Eingangsbuchsen ist
in Abbildung 3C dargestellt.
Die unsymmetrischen Eingangsanschlüsse der Ver-
stärker erfolgen über parallel zu den symmetrischen
Eingängen geschaltete Cinch-Buchsen.

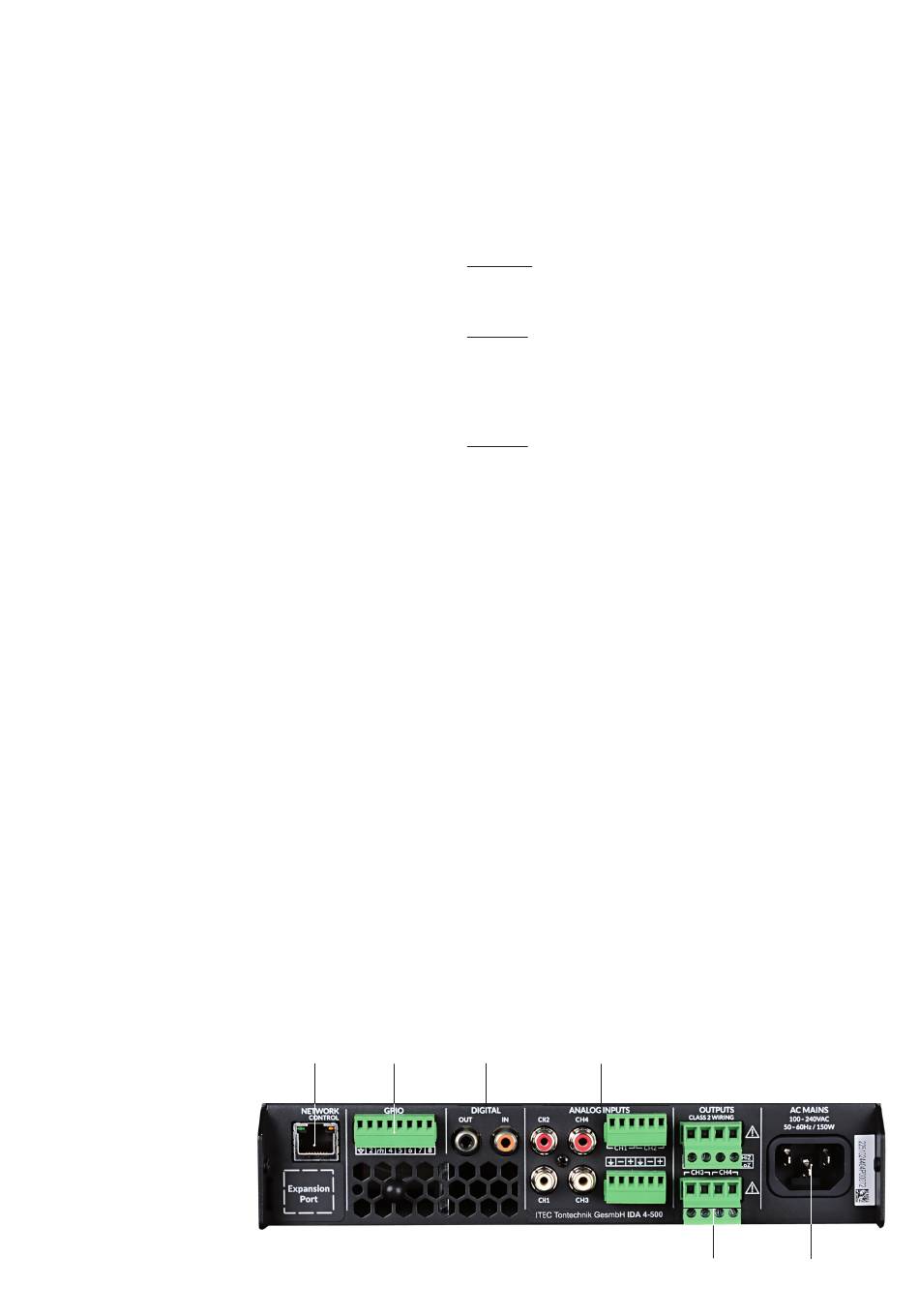

Abb.: 3A- Anschlüsse auf der
Rückseite des Verstärkers
(halbe Rackbreite IDA 4-500).
www.itec-audio.com
Confi gurable
Network Control GPIO
Digitale Ausgänge
Die digitalen S/PDIF-Stereo-Audioausgänge von
IDA 4-500 werden über eine einzelne Cinch-Buchse
angeschlossen. Das S/PDIF-Ausgangssignal kann
von jedem Eingang oder jeder Zone geroutet werden
und ist für die Reihenschaltung von IDA 4-500 Con-
nect-Verstärkern vorgesehen.
Hinweis: Weitere Informationen zur Konfi guration der
digitalen Ausgänge fi nden Sie in den Abschnitten zur Aus-
gangsführung in Abschnitt 2.3.3.
Hinweis: Für S/PDIF-Anschlüsse sollten immer speziell
für digitales Audio vorgesehene 75-Ω-Cinch-Kabel ver-
wendet werden. Standard-Cinch-Kabel können verwendet
werden, liefern aber möglicherweise nicht die optimale
Leistung.
Hinweis: Der S/PDIF-Ausgangspegel ist standardmäßig
auf -10 dB eingestellt, um ein mögliches Übersteuern des
Eingangssignals zu reduzieren.
3.3 Ausgangsanschlüsse
Die Ausgangsanschlüsse der Verstärker erfolgen
über Euroblock-Stecker. Achten Sie während der
gesamten Installation auf die korrekte Polarität der
Lautsprecheranschlüsse:
Bei Lo-Z-Lautsprecheranschlüssen sollten die posi-
tiven (+) Verstärkeranschlüsse immer mit den posi-
tiven Lautsprecheranschlüssen und die negativen
(–) Verstärkeranschlüsse immer mit den negativen
Lautsprecheranschlüssen verbunden werden.
Bei Hi-Z-Lautsprecheranschlüssen sollten die bei-
den Lautsprecherkabel zwischen dem positiven (+)
Anschluss von Ausgang 1 und dem negativen (–)
Anschluss von Ausgang 2 angeschlossen werden.
Gleiches gilt für zusätzliche Hi-Z-Ausgänge.
Die Ausgangsmodi (Lo-Z oder Hi-Z) können über die
Netzwerkschnittstelle des Verstärkers konfi guriert
werden.
Der Anschluss der Kabel an die mitgelieferte Aus-
gangsbuchse ist in Abbildung 3D dargestellt.
Audio Inputs
Confi gurable Balanced: Euroblock
S/PDIF Audio I/O Unbalanced: RCA Phono
Confi gurable Speaker
17
Mains power input
Outputs
IDA 4-500_DE_2025/05
