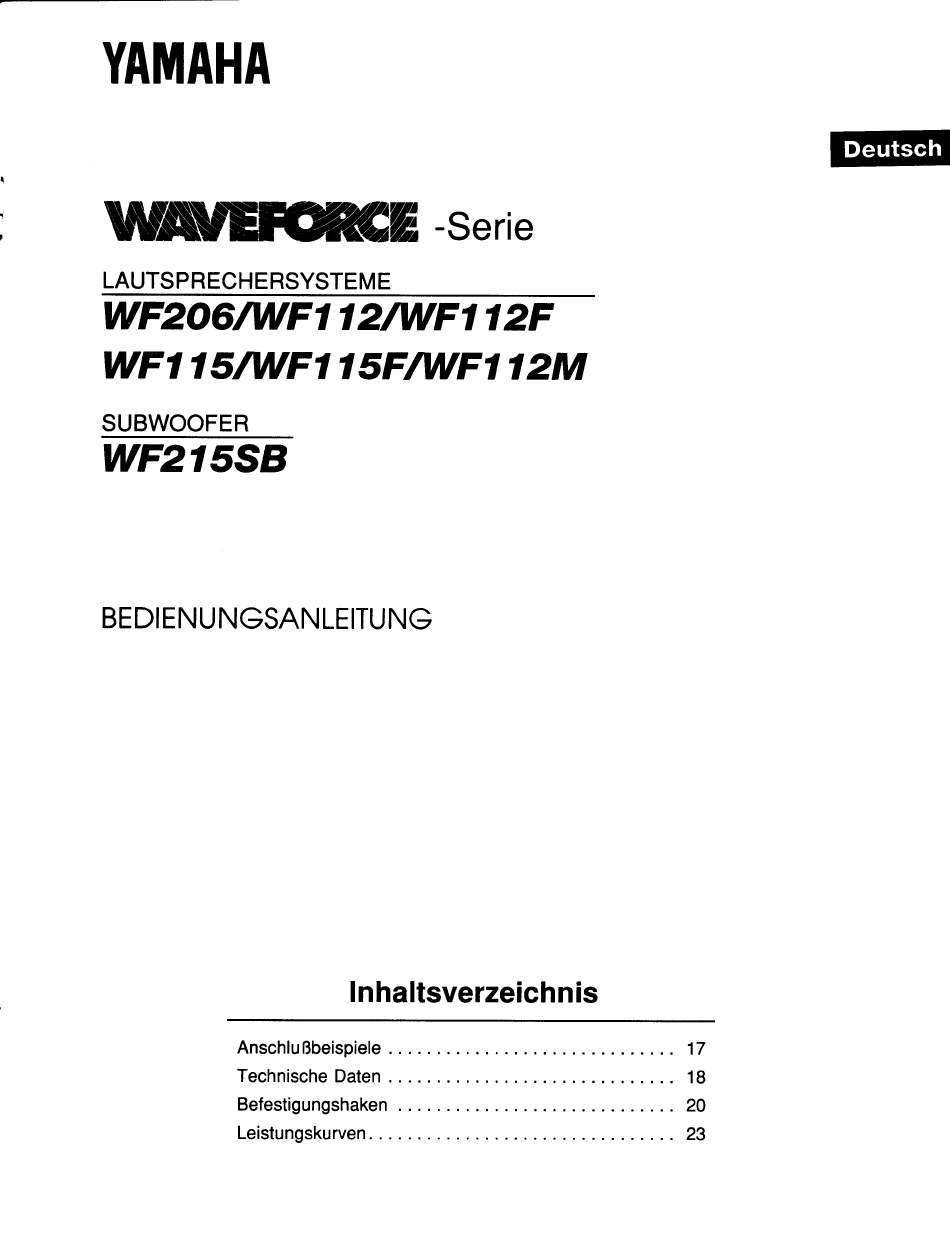

- Seite 1 YAMAHA Deutsch WAVE—E -Serie LAUTSPRECHERSYSTEME WF206/WF112/WF112F 15/WF115F/WF112M SUBWOOFER WF215SB BEDIENUNGSANLEITUNG Inhaltsverzeichnis Anschlu Bbeispiele Technische Daten Befestigungshaken Leistungskurven..
-
Seite 2: Vorsichtsmaßnahmen
Vielen Dank für den Kauf eines YAMAHA-Lautsprechersystems. Um die Leistungsfähigkeit des Systems voll nutzen zu können und über Jahre hinweg einen störungsfreien Betrieb zu gewährleisten, sollten Sie die Bedienungsanleitung vor Gebrauch aufmerksam durchlesen. Vorsichtsmaßnahmen VORÜBERMÄSSIGER HITZE, F EUCHTIGKEIT, STAUB VOR DEM HERSTELLEN ODER LOESEN VON KABEL- UND VIBRATIONEN SCHÜTZEN... - Seite 3 Anschlußbeispiele / subwoo Lautsprechersystem : WF206/WF1121WF112F/WF115/WF115F/WF112M WF215SB Anschlüsse (Hinweis: D ieImpedanz d esWF215SB/WF206 beträgt 4 Ohm.Nichtparallel a nschlißen.) Verwendung als Elnzeleinhelt Breitband-Position (I) Breitband-Konfiguration Leistungs- Mischpult verstärker WF206, usw. Position (2) Doppelverstärker-Konfiguration Leistungs- verstärker WF206, Mischpult usw. Leistungs- verstärker Gerät mit Aktivweiche (C20A'D2040) Kombination mit einem Subwoofer (empfohlene Subwoofer-Übergangsfrequenz: 8 0 Hz - 90 Hz)
- Seite 4 Technische Daten O WF206 Frequenzberelch 50 Hz—19 Leistungskapazität NOISE 1oow (IEC 268-5) PROGRAM : 200W 400W Nennlmpedanz Sensitlvltät 92 dB (W.m) Nenn-SchaIlrlchtwinkel Horizontal : 1050 Vertikal 1050 Schwellenfrequnez 2,2 kHz Anschlüsse Neutrik NL4MP-R Lautsprecher LF : 6,5" (JAY3100) x 2 HF : 2"...
- Seite 5 e WF112M Frequenzbereich 50 Hz—19 Leistungskapazität NOISE : 200W (IEC 268-5) PROGRAM : 400W : 800W Nennlmpedanz Sensitlvltät 96 dB (W.m) Nenn-SchaIIrlchtwlnkel Horizontal : 750 Vertikal : 750 Schwellenfrequnez Anschlüsse Neutrik NL4MP-R Lautsprecher LF : 12" (JAY5090) x 1 HF : 2" HF Driver (JAY2080) x 1 Gehäuse Ba ßreflextyp Abmessungen...
- Seite 6 Befestigungshaken • Installationsteile WFI12F/WF115F-Wannenfassung (berelts am Gehäusemontiert) Hergestell byAeroquip c orp.(USA) N r.32206 x 6 Stuck (3fürGehäuseoberseite, 3 fürGehäuseunterseite) WFI 12F/WF115F-Befestigungshaken (Sonderzubehör) Einen vonfünfTypen, v erteilt v onSound Manufacturing Inc.,(USA) w ählen, je nachVerwendungszweck. • SM-IO • SM-11 • SM-18 •...
- Seite 7 Pflege und Prüfung Die Teile können manchmal aufgrund von Verschleiß OderKorrosionan Stärke verlieren. Führen Sie regelmäBige Pflege und Prüfung durch. • Optionelle Befestigungshaken für WF112F/WF115F Kaufen Sie die Befestigungshaken nur bei einem Yamaha-Vertragshändler Oder Importeur. SM-IO SM-II SM-18 (GREIFER/RING/GREIFER) (GREIFER/STUTZEWGREIFER) (GREIFER/RINGSCHLAUFE) Nützlich für eine flexible Verbindung,...
- Seite 8 Technical Data / Graphiques / Leistungskurven Frequency Response / Impedance Réponse de fréquence / impédance Frequenzgang / Impedanz WF206 (2.83V 1m) • WF112M (2.83V 1m) FREQUENCY(Hz) FREQUENCY(Hz) e WF112 / WF112F (2.83V 1m) WF215SB (2.83V 1m) FREQUENCY(Hz) FREQUENCY(Hz) Note: The frequency response was determined using 27t spatial measurement data.
- Seite 9 • Horizontal directivity Directivité horizontale Horizontale Direktivität WF206 WF206 • 500 • 4 kHz • 1 kHz • 8 kHz — • 2 kHz • 16 kHz e WF112/WF112F O WF112/WF112F • 500 • 4 kHz • 1 kHz — •8 •...
- Seite 10 Vertical directivity Directivité verticale Vertikale Direktivität WF206 e WF206 • 500 Hz • 4 kHz • 1 kHz — • 8 kHz /iå1ViA • 2 kHz • 16 kHz WFIWWF112F • 500 • 4 kHz • 1 kHz — • 8 kHz —...
- Seite 11 YAMAHA YAMAHA CORPORATION I CP 9404 Printed in USA P.O. B ox 1,Hamamatsu, Japan...
