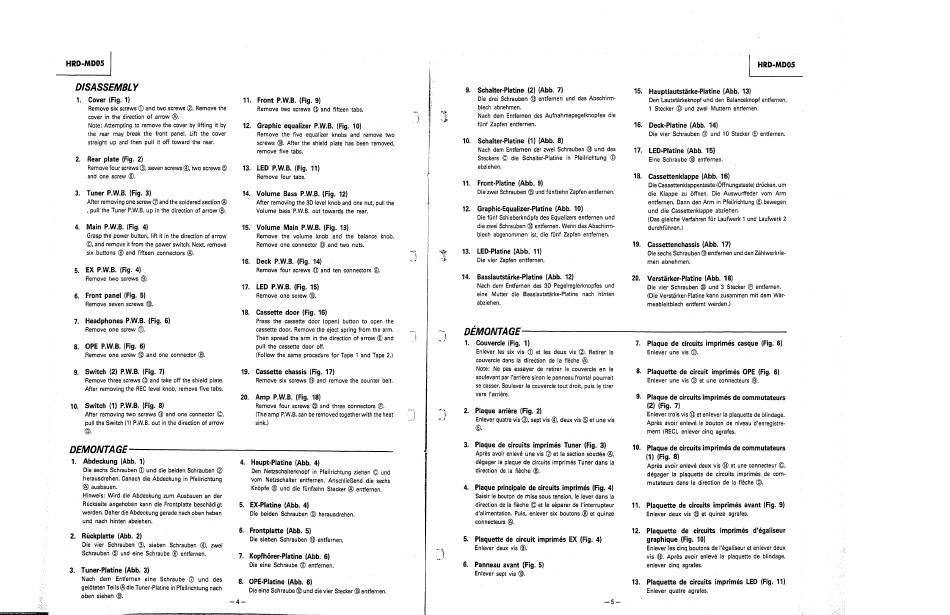

Hitachi HRD-MD05 Serviceanleitung Seite 3

RRD.MD05
DISASSEMBLY
1. Cover (Fig. 1)
11.
Remove six screwsD andtwo screwsQ).Removethe
cover in the direction of arrow @
Note: Attempting to remove the cover by lifting it by 12.
the rear may break the front panel. Lift the cover
straight up andthen puli it off toward the rear.
2, Rear plate (Fig. 2)
Remove four screws O, sevenscrewsO, two screws(9 13.
and one screw O.
Tuner P.W.B. (Fig. 3)
3. 14.
AfterremovingonescrewO andthesolderedsection@
, pull'the Tuner P.W.B.up in the direction of arrow@.
4. Main P.W.B. (Fig. 4)
15.
Grasp the power button, lift it in the direction of arrow
O, andremoveit from the powerswitch.Next.remove
six buttons @ and fifteen connectors@
16.
EX P.W.B. (Fig. 4)
5.
Remove two screws @
17.
Front panel (Fig. 5)
6.
Remove seven screws O.
18.
Headphones P.W.B. (Fig. 6)
7.
Remove one screw 0).
OPE P.W.B. (Fig. 6)
8.
Remove one screw @ and one connector (9.
Switch (2) P.W.B. (Fig. 7) 19.
9.
Remove three screws and take off the shield plate.
After removing the REClevel knob, remove five tabs.
20.
Switch (1) P.W.B. (Fig. 8)
10.
After removing two screws @andoneconnector O ,
pull the Switch (1) P.W.B.out in the direction Ofarrow
DEMONTAGE
1. Abdeckung (Abb. 1)
4.
Die sechsSchrauben O und die beidenSchrauben @
herausdrehen. D anach die Abdeckungin Pfeilrichtung
@ ausbauen.
Hinweis: Wird die Abdeckung zum Ausbauen an der
Rückseiteangehobenkann die Frontplattebeschädigt
5.
werden.DaherdieAbdeckunggeradenachobenheben
und nach hinten abziehen.
6.
2. Rückplatte (Abb. 2)
Die vier Schrauben9, sieben Schrauben@, zwei
Schrauben($ und eine Schraube@ entfernen.
7.
3. Tuner-Platine (Abb. 3)
Nach dem Entfernen eine Schraube und des
8.
gelöteten Teils@die Tuner-Platine inPfeilrichtung n ach
oben siehen @
Front P.W.B. (Fig. 9)
Remove two screws and fifteen tabs.
GraphicequalizerP.W.B.(Fig. 10)
Remove the five equalizer knobs and remove two
screwsC. After the shieldplatehasbeenremoved,
remove five tabs.
LED P.W.B. (Fig. 11)
Remove four tabs.
Volume Bass P.W.B.(Fig. 12)
After removingthe 3Dlevelknobandonenut, pullthe
Volume bass P.W.B. out towards the rear.
Volume Main P.W.B. (Fig. 13)
Remove the volume knob and the balance knob.
Remove one connector D and two nuts.
Deck P.W.B. (fig. 14)
Remove four screws and ten connectors
LED P.W.B. (fig. 15)
Remove one screw O.
Cassette door (Fig. 16)
Press the cassette door (open) button to open the
cassette door. Remove the eject spring from the arm.
Then spread the arm in the direction of arrow and
pull the cassette door off.
(Follow the same procedure for Tape I and Tape 2.)
Cassette chassis (fig. 17)
Remove six screws and remove the counter belt.
Amp P.W.B. (fig. 18)
Removefour screws@ and three connectorse.
(Theamp P.W.B.can be removed togetherwith the heat
sink.)
Haupt-Platine (Abb. 4)
DenNetzschalterknopf in Pfeilrichtung z iehenO und
vom Netzschalter entfernen. Anschließend die sechs
Knöpfe@ und die fünfzehn Stecker @ entfernen.
EX.Platine (Abb. 4)
Die beiden Schrauben O herausdrehen.
Frontplatte (Abb. 5)
Diesieben Schrauben C entfernen.
Kopfhörer-Platine (Abb. 6)
Die eine Schraube O entfernen.
OPE.Platine (Abb. 6)
Dieeine Schraube unddievier Stecker@entfernen.
9. Schalter-Platine (2) (Abb. 7)
Die drei Schrauben entfernen und das Abschirm-
blech abnehmen.
Nach dem Entfernen des Aufnahmepegelknopfes die
fünf Zapfen entfernen.
Schalter•Platine (1) (Abb. 8)
10.
Nach dem Entfernen der zwei Schrauben @ und des
SteckersO die Schalter-PIatinein Pfeilrichtung D
abziehen.
II. Front-Platine (Abb. 9)
Die zwei Schrauben@ und fünfzehn Zapfen entfernen.
12. Graphic.Equalizer-Platine (Abb. 10)
Die fünf Schieberknöpfedes Equalizersentfernen und
die zwei Schrauben entfernen. Wenn das Abschirm-
blech abgenommen ist, die fünf Zapfen entfernen.
13. LED.Platine (Abb. 11)
Die vier Zapfen entfernen.
14. Basslautstärke•Platine (Abb. 12)
Nach dem Entfernen des 3D Pegelreglerknopfes und
eine Mutter die Basslautstärke-Platine nach hinten
abziehen.
DÉMONTAGE
1. Couvercle (Fig. 1)
Enlever Ies six vis (D et Ies deux vis Retirer 13
couvercle dans Ia direction de Ia fléche @
Note: Ne pas essayer de retirer Ie couvercle en le
soulevant par l'arriére sinon Ie panneaufrontal pourrait
se casser.Soulever le couvercle tout droit, puis Ie tirer
vers I'arriére.
2. Plaque arriére (Fig. 2)
Enlever q uatre visO, sept v is O, deux vis et unevis
6.
3, Plaque de circuits imprimés Tuner (Fig. 3)
Aprésavoir enlevéune vis O et la sectionsoudée@,
dégager la plaque de circuits imprimés Tuner dans ia
direction de ia fleche @
4. Plaque principale de circuits imprimés (Fig. 4)
Saisir le bouton de mise sous tension, le lever dans Ia
direction deIafleche O et Ie séparerde l'interrupteur
d'alimentation.Puis,enleversix boutons@ et quinze
connecteurs C).
5. Plaquette de circuit imprimés EX (Fig. 4)
Enlever deux vis O.
Z)
6. Panneau avant (Fig. 5)
Enieversept vis O.
HRD-MD05
15. HauptIautstärke•PIatine (Abb. 13)
Den Lautstärkeknopf und den Balanceknopfentfernen,
I Stecker O und zwei Muttern entfernen.
16. Deck-Platine (Abb. 14)
Die Vier Schrauben und 10 Stecker entfernen.
17. LED-Platine (Abb. 15)
Eine Schraube @ entfernen.
18. Cassettenklappe (Abb. 16)
DieCassettenklappentaste (Öffnungstaste) drücken, um
die Klappe zu öffnen. Die Auswurffeder vom Arm
entfernen. Dann den Arm in Pfeilrichtung bewegen
und die Cassettenklappe abziehen.
(Dasgleiche Verfahren für Laufwerk1 und Laufiwerk 2
durchführen.)
Cassettenchassis (Abb. 17)
19.
Die sechs Schrauben entfernen und den Zählwerkrie-
men abnehmen.
Verstärker-Platine (Abb. 18)
20.
Die vier Schrauben und 3 Stecker @ entfernen.
(Die Verstärker-PIatine kann zusammen mit dem Wär-
meableitblech entfernt werden.)
Plaque de circuits imprimés casque (Fig. 6)
7.
Enlever une vis
8.
Plaquette de circuit imprimés OPE (Fig. 6)
Enlever une vis O et une connecteurs @.
9. Plaque de circuits imprimés de commutateurs
(2) (Fig. 7)
Enlever t roisvis@etenlever l a plaquette d eblindage.
Apres avoir enlevé le bouton de niveaud'enregistre-
ment (REC),enlevercinq agrafes.
10. Plaque de circuits imprimés de commutateurs
(1) (Fig. 8)
Apresavoirenlevédeuxvis @ et uneconnecteur C),
dégager Ia plaquettede circuits imprimés de com-
mutateurs dans Ia direction de Ia fleche O.
Plaquette de circuits imprimés avant (Fig.9)
11.
Enlever deux vis et quinze agrafes.
Plaquette de circuits imprimés d'égaliseur
12.
graphique (Fig. 10)
Enlever Ies cinq boutons de l'égaliseur et enlever deux
vis $. Apres avoir enlevé Ia plaquettede blindage,
enlever cinq agrafes.
Plaquette de circuits imprimés LED(Fig. 11)
13.
Enlever quatre agrafes.
