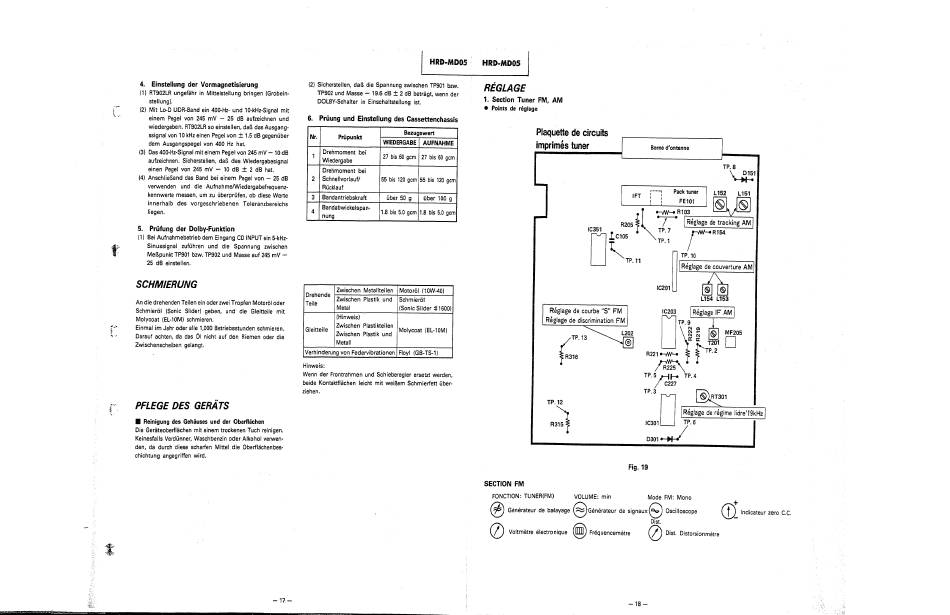

4. Einstellung der Vormagnetisierung
(I) RT902LR ungefähr in Mittelstellungbringen (Grobein-
stellung).
C
(2) Mit I-O.D UDR-Band ein 400-Hz.und 10-kHz-Signal mit
einem Pegel von 245 mV — 25 dB aufzeichnen und
wiedergeben. R T902LR so einstellen,daß dasAusgang-
ssignalvon10kHzeinenPegel v on ± 1.5dB gegenüber
dem Ausgangspegel von 400' Hz hat.
(3) Das 400-Hz-Signal m it einem Pegelvon 245 mV — 10 dB
aufzeichnen. S icherstellen,daß das Wiedergabesignal
einen Pegel von 245 mV — 10 dB ± 2 dB hat.
(4) Anschließend das Bandbei einem Pegelvon — 25 dB
verwenden und die AufnahmetWiedergabefrequenz-
kennwerte messen, um zu überprüfen, 0b diese Werte
innerhalb des vorgeschriebenen Toleranzbereichs
liegen.
5. Prüfung der Dolby-Funktion
(I) BeiAufnahmebetrieb demEingangCDINPUT ein5-kHz-
Sinussignal zuführen und die Spannung zwischen
Meßpunkt TP901 bzw. TP9)2 und Masse auf 245 mv —
25 dB einstellen.

SCHMIERUNG

An die drehendenTeilen einOderzwei Tropfen Motoröl Oder
Schmieröl (Sonic Slider) geben, und die Gleitteile mit
Molycoat (EL-IOM) schmieren.
Einmal im Jahr Oder alle 1,000 3etriebsstunden schmieren.
Daraufachten,da das Öl nicht auf den RiemenOderdie
Zwischenscheiben gelangt.
PFLEGE DES GERÄTS
Reinigung des Gehäusesund der Oberflächen
Die Geräteoberflächen mit einem trockenen Tuch reinigen.
Keinesfalls Verdünner, Waschbenzin Oder Alkohol verwen-
den, da durch diese scharfen Mittel die Oberflächenbes-
chichtung angegriffen wird.
HRD-MD05
HRD.MD05
(2) Sicherstellen, d aß die SpannungswischenTP901bzw.
TP902und Masse— 19.6dB ± 2 dB beträgt,wenn der
DOLBY-Schalter in Einschaltstellung ist.
6. Prüung und Einstellung des Cassettenchassis
Bezugswert
Nr. Prüpunkt

WIEDERGABE AUFNAHME

Drehmoment bei
27bis60gcm 27bis60gcm
1
Wiedergabe
Drehmoment bei
2 Schnellvorlauf/
55 bis 120gcm55 bis 120gcm
Rücklauf
3 Bandantriebskraft
über 50 g über 100g
Bandabwickelspan-
4 1.8bis5.0gcm 1.8bis 5.0gcm
nung
Zwischen Metallteilen Motoröl (low-40)
Drehende
Zwischen Plastik und
Schmieröt
Teile
Metal (Sonic Slider #1600)
(Hinweis)
Zwischen Plastikteilen
Gleittei!e
Molycoat (EL.IOM)
Zwischen Plastik und
Metall
von Federvibrationen Floyt (GB-TS-I)
Hinweis:
Wenn der Frontrahmen und Schieberegler ersetzt werden,
beide Kontaktflächen leicht mit weißem Schmierfett über.
ziehen.
RÉGLAGE
1. Section Tuner FM, AM
Points de réglage
Plaquettede circuits
imprimés tuner
Borne d'ontenne
IFT
R205
IC351
iC105
TP.I
TP. 11
IC201
Réglage d ecourbe "S" FM
IC203
Réglage d ediscrimination FM
L202
TP. 13
R316
R225
TP.5
TP. 12
IC301
R315
0301
Fig. 19
SECTION FM
FONCTION: TUNER(FM) VOLUME: min
Mode
Générateur de balayage Générateurde signaux
Dist.
Voltmétre électronique
Fréquencemétre
0151
Pack tuner
L152
L151
FE10t
R 103
Rég'age d etracking AM
R154
TP. 10
Réglage d ecouverture A M
L154 L153
Régiage I F AM
S MF205
7201
TP.2
TP.4
RT301
Rég:age d erégime lidre'19kHz
FM: Mono
Oscilloscope
Indicateur zero C.C.
Dist. Distorsionmétre
