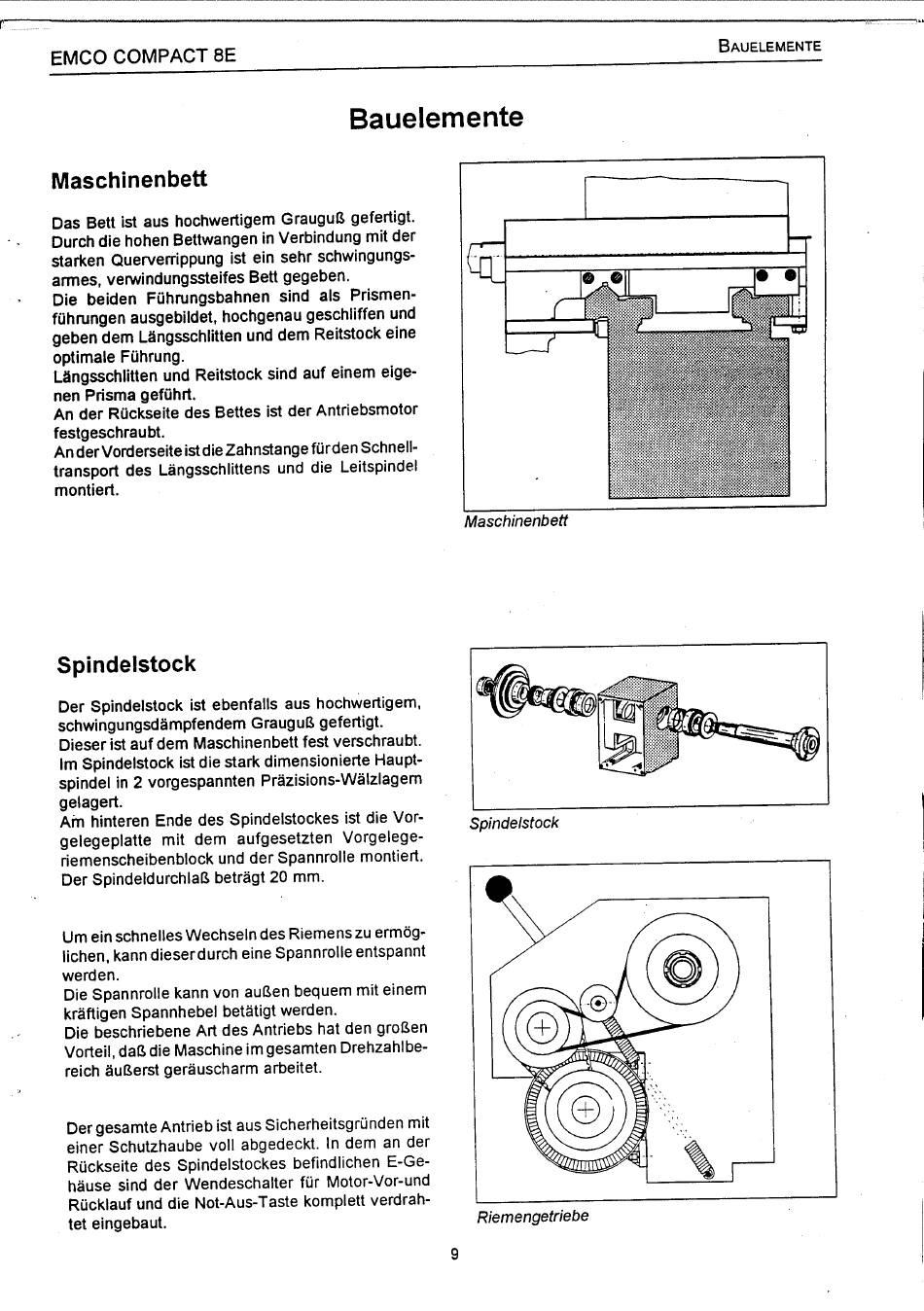

Bauelemente; Maschinenbett; Spindelstock - Emco Compact 8E Betriebsanleitung

EMCO COMPACT BE

Maschinenbett

Das Bett ist aus hochwertigem Graugußgefertigt.
Durchdie hohenBettwangen in Verbindung mit der
starken Querverrippung ist ein sehr schwingungs-
armes, verwindungssteifesBett gegeben.
Die beiden Führungsbahnen Sind als Prismen-
führungen ausgebildet, hochgenau g eschliffen und
n gebe demLängsschlitte n
optimale Führung.
n Längsschlitte undReitstock Sindauf einemeige-
nen Prisma geführt.
An der Rückseite des Bettes ist der Antriebsmotor
festgeschraubt.
An derVorderseiteistdieZahnstange fürden Schnell-
transportdes Längsschlittens und die Leitspindel
montiert.

Spindelstock

Der Spindelstock ist ebenfatls aus hochwertigem,
schwingungsdämpfendemGraugußgefertigt.
Dieser ist auf dem Maschinenbett fest verschraubt.
1mSpindelstock ist die starkdimensionierte Haupt-
spindelin 2 vorgespannten Präzisions-Wälzlagem
gelagert.
Am hinteren Ende des Spindelstockes ist die Vor-
gelegeplatte mit dem aufgesetzten Vorgelege-
riemenscheibenblock und der Spannrolle montiert.
Der Spindeldurchlaßbeträgt 20 mm.
IJm ein schnelles Wechseln des Riemenszu ermög-
lichen, kanndieserdurch eine Spannrolleentspannt
werden.
Die Spannrolle kannvon außenbequemmit einem
kräftigen Spannhebel betätigt werden.
Die beschriebeneArt des Antriebs hat den großen
Vorteil,daßdie Maschine imgesamten Drehzahlbe-
reich äußerst geräuscharm arbeitet.
Dergesamte Antrieb istausSicherheitsgründen mit
einer Schutzhaube voll abgedeckt. In dem an der
Rückseitedes SpindelstockesbefindlichenE-Ge-
häuse Sindder Wendeschalter für Motor-Vor-und
Rücklauf und die Not-Aus-Tastekomplett verdrah-
tet eingebaut.

Bauelemente

unddemReitstock e ine
Maschinenbett
Spindelstock
Riemengetriebe
