EMCO COMPACT BE
Werkstücke stets nuraufvorgedrehten, vorbearbeiteten O berflächen spannenl
L23xD

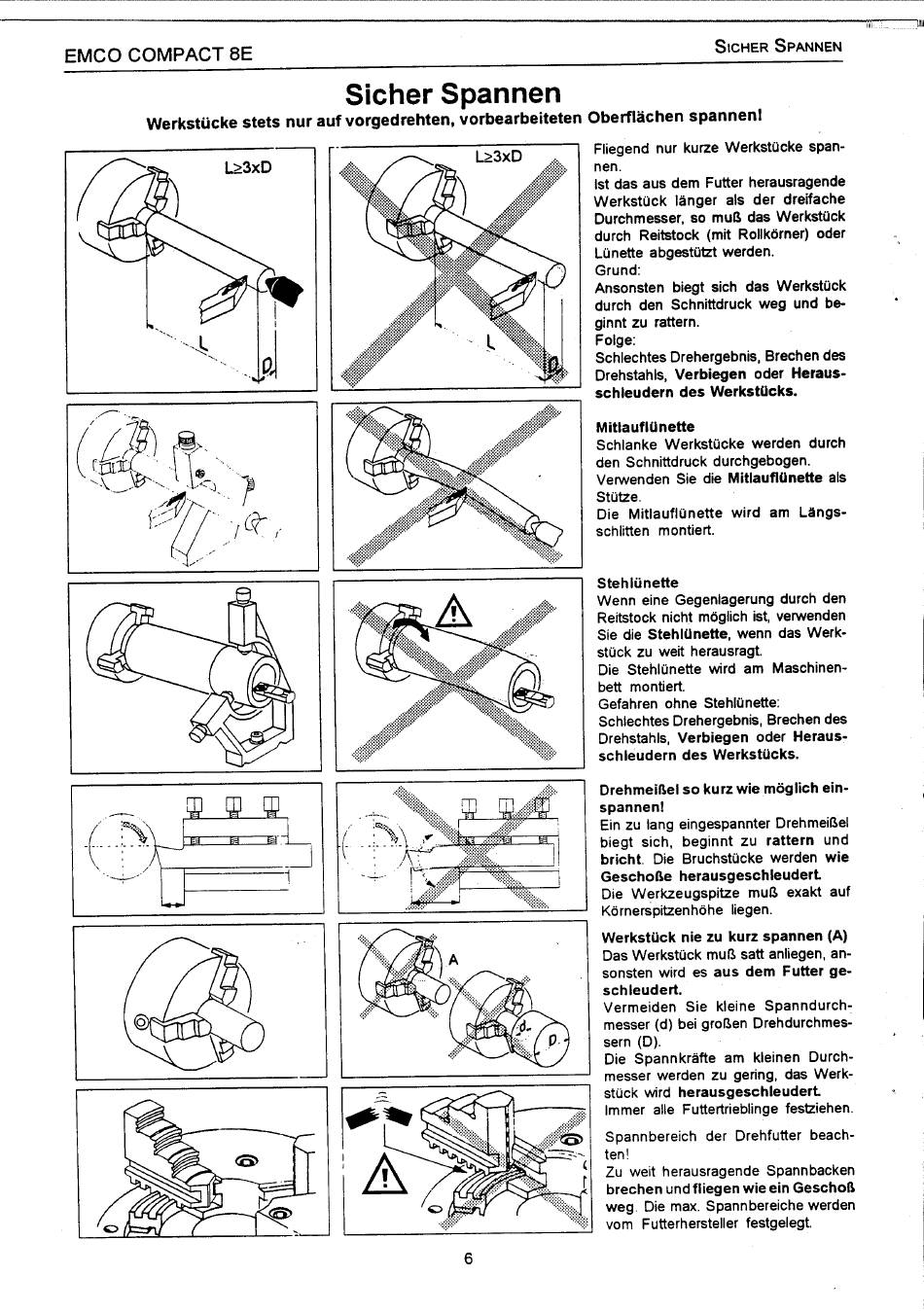

Sicher Spannen

1-23xD
6
StCHER SPANNEN
Fliegend nur kurze Werkstücke span-
nen.
1st das aus dem Futter herausragende
Werkstück länger als der dreifache
Durchmesser, so muß das Werkstück
durch Reitstock (mit Rollkörner) Oder
Lünete abgestüüt werden.
Grund:
Ansonsten biegt sich das Werkstück
durch den Schnittdruck weg und b+
ginnt zu rattern.
Folge:
Schlechtes Drehergebnis, Brechen des
Drehstahls, Verbiegen
schleudern des Werkstücks.
MitlauflUnette
Schlanke Werkstücke
den Schnittdruck durchgebogen.
Verwenden Sie die Mitlauflünette
Stijue.
Die Mitlauflünette
schlitten montiert.
Stehlünette
Wenn eine Gegenlagerung durch den
Reitstock nicht möglich ist, verwenden
Sie die Steh10nette, wenn das Werk-
stuck zu weit herausragt.
Die Stehlünette Wird am Maschinen-
bett montiert.
Gefahren ohne Stehlünete:
Schiechtes Drehergebnis, Brechen des
Drehstahls, Verbiegen
schleudern des Werkstücks.
Drehmeißel so kurz wie möglich
spannen!
Ein zu lang eingespannter Drehmeißel
biegt sich, beginnt zu rattern und
bricht. Die Bruchstücke
Geschoße herausgeschleudert
Die Werkzeugspitze muß exakt auf
Körnerspitzenhöhe
Werkstück nie zu kurz spannen (A)
Das Werkstück muß satt anliegen, an-
sonsten Wird es aus dem Futter ge-
schleudert.
Vermeiden Sie kleine Spanndurch-
messer (d) bei großen Drehdurchmes-
P
sern (D).
Die Spannkräfte am kleinen Durch-
messer werden zu gering, das Werk-
stück Wird herausgeschleudert.
Immer alle Futtertrieblinge
Spannbereich der Drehfutter beach-
ten!
Zu weit herausragende Spannbacken
brechen und fliegen wie ein Geschoß
weg Die max. Spannbereiche werden
vom Futterhersteller
Oder Heraus-
werden durch
als
Wird am Längs-
Oder Heraus-
ein-
werden wie
liegen.
fesüiehen.
festgelegt.
