EMCO COMPACT BE
Spitzenhöhe
Spitzenweite
Drehdurchmesserüber Support
Aufstellfläche
Gewicht
k: Spindelstoc Spindelkopf ähnlich DIN55021 mit
Morsekegel Nr. 3
Spindeldurchlaß20 mm
Spindellagerung:2 nachstellbare
Präzisionswälzlager
Arbeitsspindeldrehzahlen:
100,250, 350,500,850, 1700U/min
Vorschübe über Leitspindel:
0,09 mm/lJ O,18 mm/U
Gewindesteigungen:
metrisch - 3 mm
8 - 72 Gg/Z
zöllig
Modul
• IJm ein Verspannendes Bettes zu vermeiden,
muß die Auflagefläche auf der Maschine fest-
geschraubtwird, völlig eben sein.
• Weiters ist darauf zu achten, daß der Tisch auf
dem die Drehmaschine montiert wird, eine feste
Verbindung mit dem Boden haben sotlte, um
Schwingungen, die die Arbeitsgenauigkeit
beeinflussen könnten, nach Möglichkeit zu
vermeiden.
• Sind diese Voraussetzungen gegeben, Wird die
Drehmaschine mit 2 Sechskantschrauben(MIO;
LängejenachStärke derTischplatte) festmitdem
Tisch verschraubt.

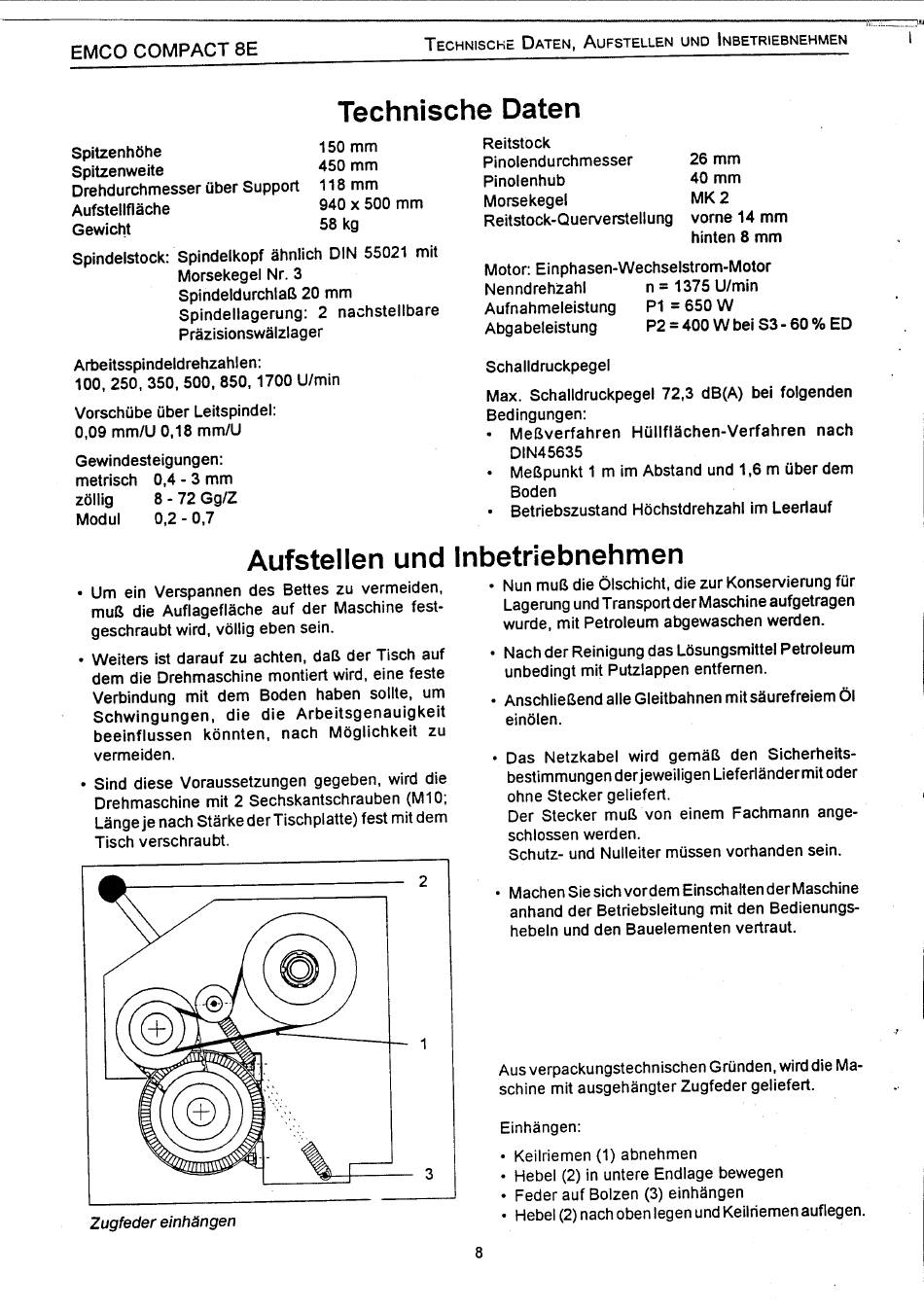

Zugfeder einhängen
Technische
150 mm
450 mm
118 mm
940 x 500 mm
58 kg
Aufstellen und Inbetriebnehmen
2
O
1
TECHNISCHE DATEN, A UFSTELLEN UNDINBETRIEBNEHMEN
Daten
Reitstock
Pinolendurchmesser
Pinolenhub
Morsekegel
Reitstock-Querverstellung
Motor: Einphasen-Wechselstrom-Motor
Nenndrehühl
Aufnahmeleistung
Abgabeleistung
Schalldruckpegel
Max. Schalldruckpegel 72,3 dB(A) bei folgenden
Bedingungen:
Meßverfahren
DIN45635
Meßpunkt1 m im Abstandund1,6 m überdem
Boden
Betriebszustand Höchstdrehzahl im Leerlauf
• Nun muß die Ölschicht, die zur Konservierung für
LagerungundTransportder Maschineaufgetragen
wurde, mit Petroleum abgewaschenwerden.
• Nach der Reinigung das Lösungsmittel Petroleum
unbedingt mit Putzlappen entfernen.
• Anschließend alleGleitbahnen mitsäurefreiem Öl
einölen.
• Das Netzkabel Wird gemäß den Sicherheits-
bestimmungenderjeweiligenLieferländermit Oder
ohne Stecker geliefert.
Der Stecker muß von einem Fachmann
schlossen werden.
Schutz- und Nulleiter müssen vorhanden sein.
Machen Sie sich vordem Einschalten der Maschine
anhand der Betriebsleitung
hebeln und den Bauelementen
Ausverpackungstechnischen Gründen, W ird dieMa-
schine mit ausgehängter Zugfeder geliefert.
Einhängen:
• Keilriemen (1) abnehmen
• Hebel (2) in untere Endlage bewegen
3
• Feder auf Bolzen (3) einhängen
• Hebel ( 2)nachobenlegenundKeilriemenauflegen.
8
26 mm
40 mm
MK2
vorne 14 mm
hinten 8 mm
n = 1375 Ulmin
P1 650 W
P2 = 400 W bei S3- 60 % ED
Hüllflächen-Verfahren
mit den Bedienungs-
vertraut.
nach
ange-
