EMCO COMPACT BE

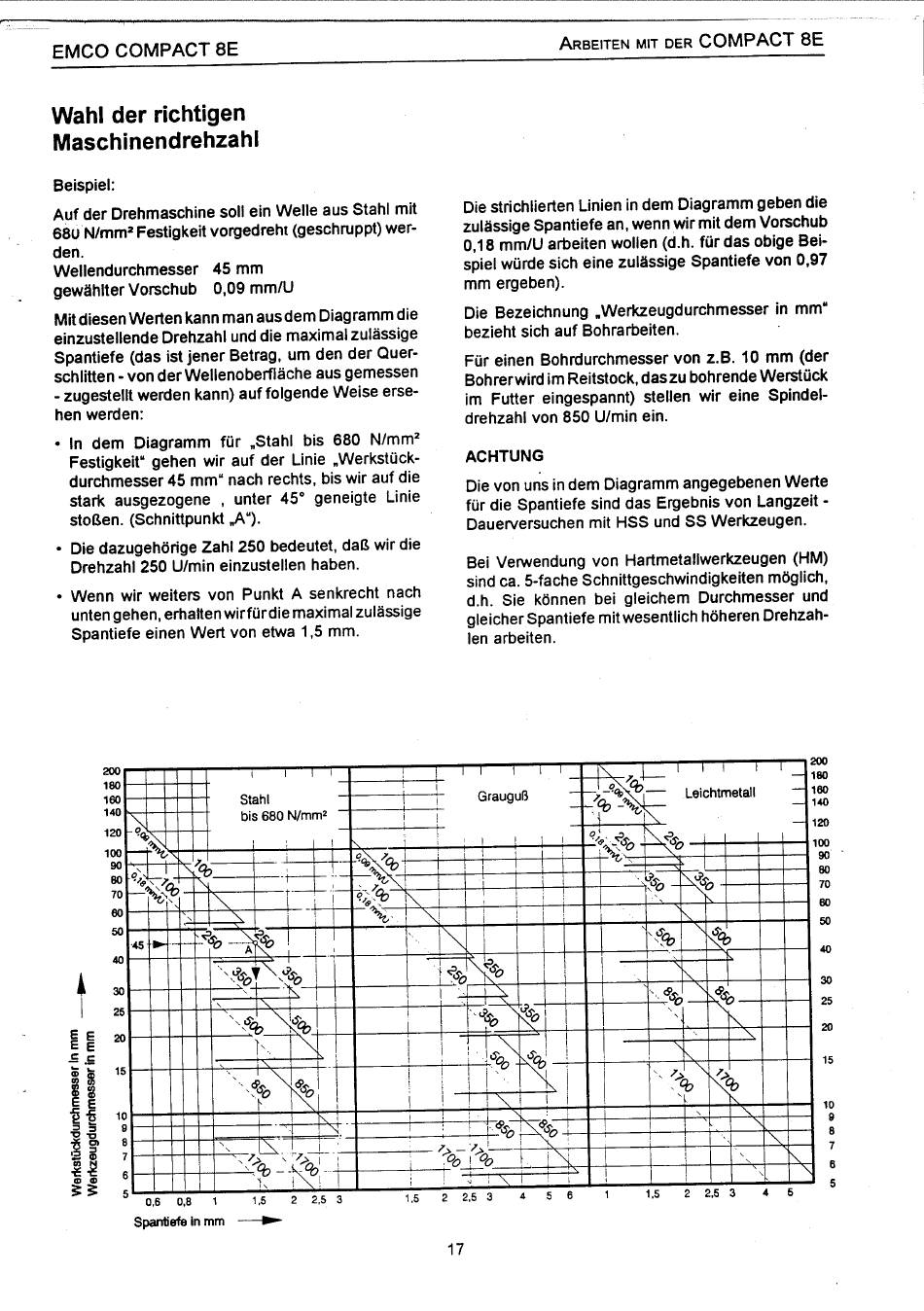

Wahl der richtigen
Maschinendrehzahl
Beispiel:
Auf der Drehmaschinesoil ein Welle aus Stahl mit
680 N/mm2 Festigkeitvorgedreht ( geschruppt) w er-
den.
Wellendurchmesser 45 mm
gewählterVorschub 0,09 mm/U
Mit diesenWerten kannmanausdem Diagrammdie
einzustellendeDrehzahl unddie maximalzulässige
Spantiefe(dasist jener Betrag, um den der Quer-
schlitten - von der Wellenoberfläche
- zugestelltwerdenkann)auf folgendeWeiseerse-
hen werden:
• In dem Diagramm für „Stahl bis 680 N/mm2
Festigkeitggehenwir auf der Linie „Werkstück-
durchmesser 45 mm" nach rechts, bis wir auf die
stark ausgezogene, unter 450 geneigte Linie
stoßen. (Schnittpunkt
• Die dazugehörigeZahl 250 bedeutet, daß wir die
Drehzahl 250 U/min einzustellen haben.
• Wenn wir weiters von Punkt A senkrecht nach
untengehen,erhaltenwirfürdie maximalzulässige
Spantiefe einen Wert von etwa 1 mm.
180
160
140
100
90
70
60
50
40
30
25
15
7
6
5
0.8 1
Spafiefe in mm
aus gemessen
Stahl
bis 680 N/mm2
3 1.5
1.5 2 2.5
ARBEITEN MITDERCOMPACT BE
Diestrichlierten Linien in dem Diagrammgeben die
zulässige Spantiefean,wennwirmit demVorschub
0,18mm/lJarbeitenwollen (d.h.für dasobigeBei-
spielwürdesicheinezulässige Spantiefe von0,97
mm ergeben).
Die Bezeichnung„Werkzeugdurchmesser in mm"
bezieht sich auf Bohrarbeiten.
Für einen Bohrdurchmesservon Z.B. 10 mm (der
Bohrerwirdim Reitstock,daszu bohrendeWerstück
im Futter eingespannt) stellen wir eine Spindei-
drehzahl von 850 Ulmin ein.
ACHTUNG
Die von unsin dem DiagrammangegebenenWerte
für die Spantiefesinddas Ergebnisvon Langzeit-
Dauerversuchen mit HSS und SS Werkzeugen.
Bei Verwendungvon Hartmetallwerkzeugen(HM)
sind ca. 5-fache Schnittgeschwindigkeitenmöglich,
d.h. Sie können bei gleichem Durchmesser und
gleicherSpantiefemitwesentlich höheren Drehzah-
len arbeiten.
Grauguß
.00 100
17
180
160
Leichtmetall
140
120
100
90
80
00
70
60
50
40
30
25
20
15
10
9
8
7
8
5
2 2.5 3
