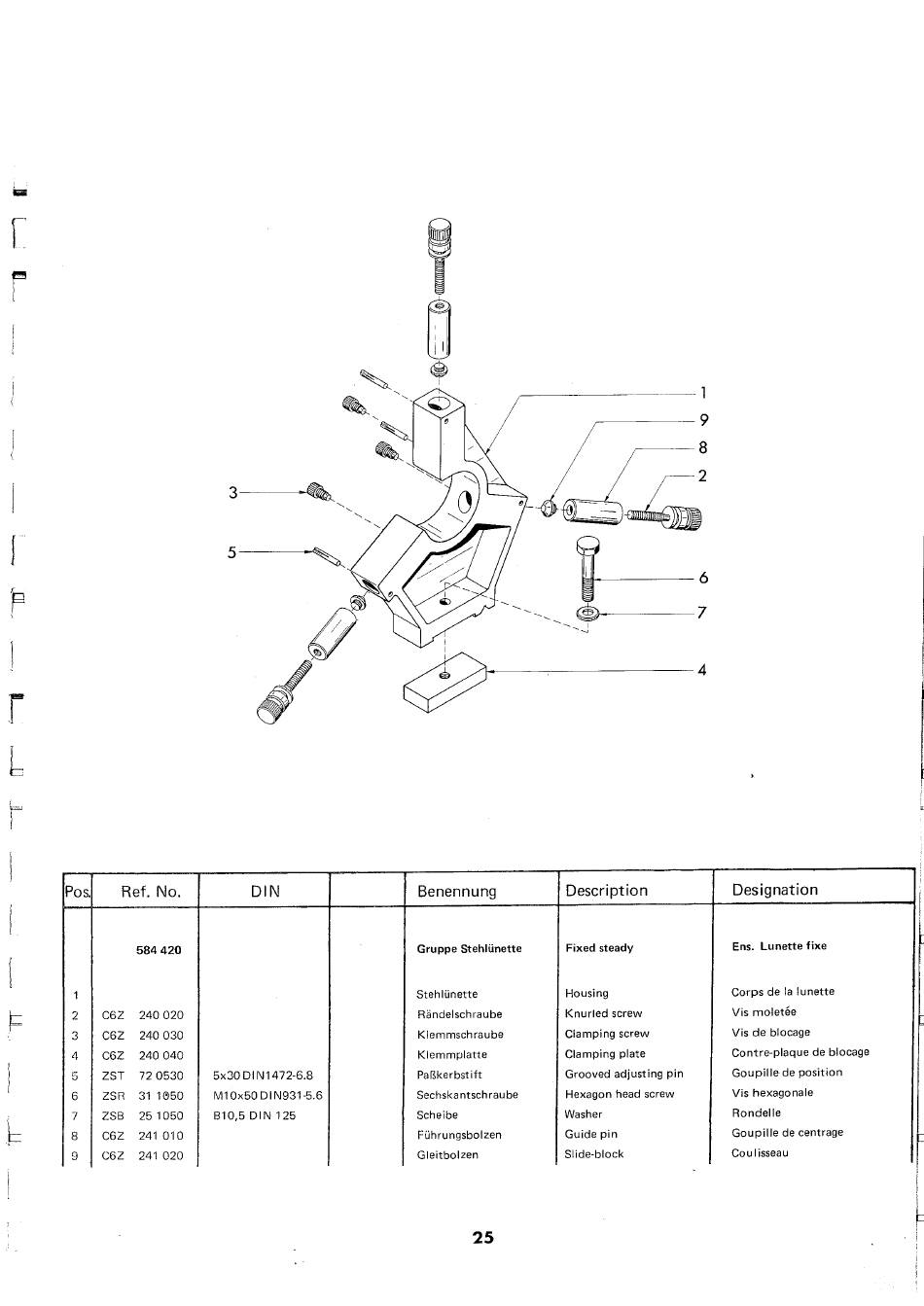

Emco Compact 10 Betriebsanleitung Und Ersatzteile Seite 81

5
Ref. No.
584 420
240 020
2 cez
3 C6Z 240 030
4 C6Z 240 040
72 0530 5x30 DINI
5 ZST
MI Ox50DlN931-5.6
6 ZSR 31 1050
7 ZSB 25 1050 BIO,5
8 C6Z 241 010
9 C6Z 241 020
DIN Benennung
Gruppe Stehlünette
Stehlünette
Rändelschraube
Klemmschraube
Klemmplatte
Paßkerbstift
472-6.8
Sechskantschraube
Scheibe
DIN 125
Führungsbolzen
Gleitbolzen
Description
Fixed steady
Housing
Knurled screw
Clamping screw
Clamping plate
Grooved adjusting pin
Hexagon head screw
Washer
Guide pin
Slide-block
25
9
8
2
6
7
4
Designation
Ens. Lunette fixe
Corps de la lunette
Vis moletée
Vis de blocage
Contre-plaque de blocage
Goupille de position
Vis hexagonale
Rondelle
Goupille de centrage
Coulisseau
