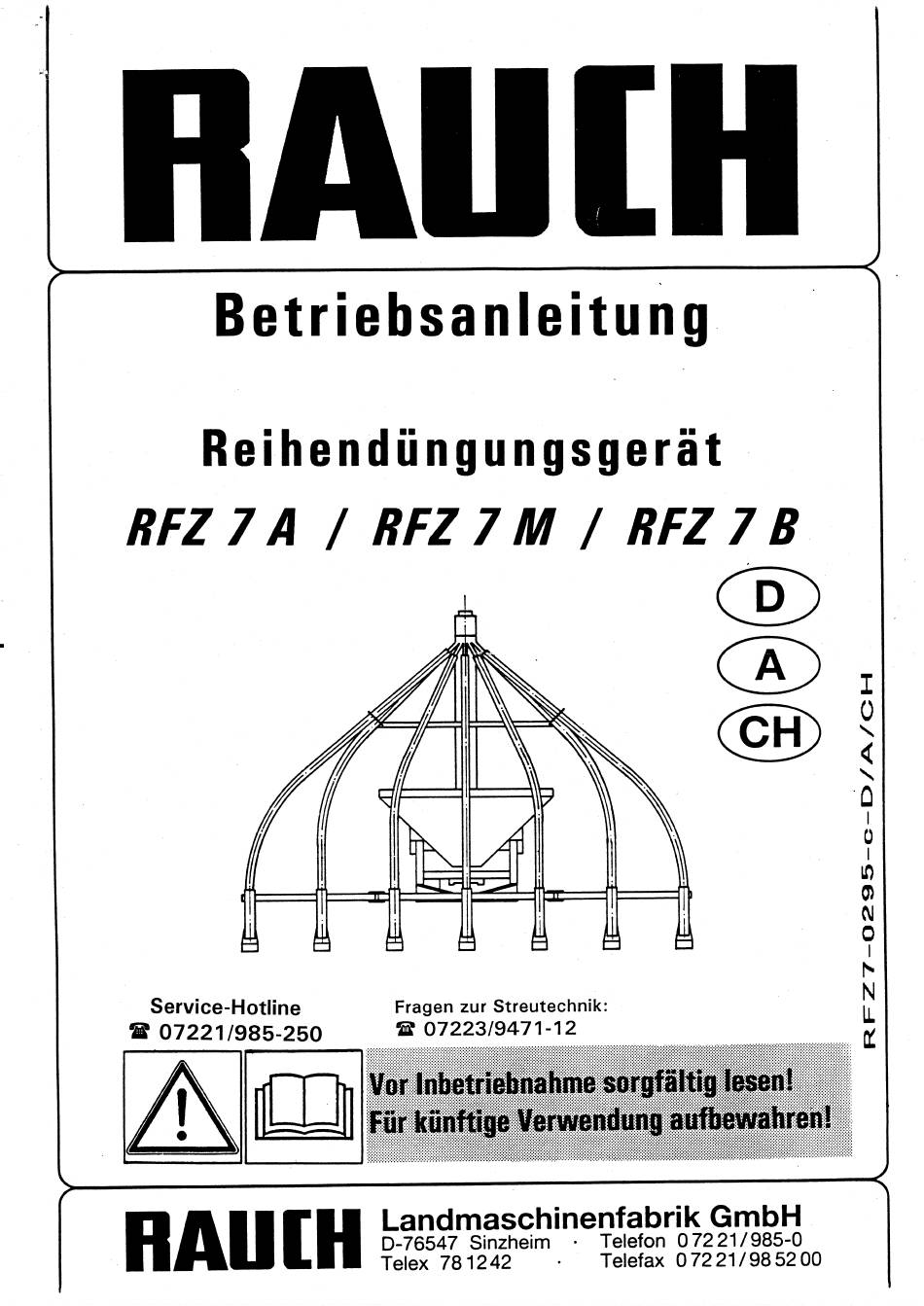

Rauch RFZ 7 A Betriebsanleitung
Reihendüngungsgerät
RAUCH
Betriebsanleitung
Reihendüngungsgerät
RFZ7A
Service-Hotline
a
07221/985-250
RAUCH
/ RFZ7M
Fragen zur Streutechnik:
a
07223/9471-12
VorInbetriebnahme sorgfältig lesen!
FürkünftigeVerwendung a uffewahren!
Landmaschinenfabrik
D-76547
Sinzheim
Telex
781242
/ RFZ7B
GmbH
Telefon
07221/985-0
Telefax
07221/985200
1
o
Inhaltsverzeichnis
Verwandte Anleitungen für Rauch RFZ 7 A
Inhaltszusammenfassung für Rauch RFZ 7 A
- Seite 1 RAUCH Betriebsanleitung Reihendüngungsgerät RFZ7A / RFZ7M / RFZ7B Service-Hotline Fragen zur Streutechnik: 07223/9471-12 07221/985-250 VorInbetriebnahme sorgfältig lesen! FürkünftigeVerwendung a uffewahren! Landmaschinenfabrik GmbH RAUCH Telefon 07221/985-0 D-76547 Sinzheim Telefax 07221/985200 Telex 781242...
-
Seite 2: Sicherheits-Und Unfallverhütungsvorschriften
Sehr geehrter Kunde, es ist unser Wunsch, daß die guten Eigenschaften des RAUCH-Reihendüngungsgerätes Vertrauen rechtfertigen, welches Sie uns durch Ihren Kauf erwiesen haben. Wir haben uns bemüht, Ihnen ein leistungsfähiges und zuverlässiges Reihendüngungsgerät zu liefern. Wir bitten Sie, diese Betriebsanleitung vor Inbetriebnahme des Reihendüngungsgerätes sorg- fältig zu lesen und die Hinweise zu beachten. -
Seite 3: Verwendung
781242 Telefax: 07221/985-200 Telex: Telefon: 07221/985-0 Reihendüngungsgerät Typ RFZ 7 A/ 7 M passend an den Streuertyp ADS, MDS und ZSA Reihendüngungsgerät Typ RFZ 7 B passend an den Streuertyp Übernahme des Reihendünaunasgerätes Überprüfen Sie bei der Übernahme des Reihendüngungsgerätes die Vollständigkeit. -
Seite 4: Zusammenbau
Aus versandtechnischen Gründen Wird das Reihendüngungsgerät in demontiertem Zustand geliefert. ZUSAMMENBAU EINBAU IN DEN STREUER Den Rührfinger aus dem Behälter nehmen. Das Reihendüngungsgerät auf die Rührwerkswelle aufsetzen (Überlaufkanal in Fahrtrichtung). Dabei ist darauf zu achten, daß der Mitnehmerstift Rührwerkswelle in die Förderschnecke einrastet, dazu... - Seite 5 ZUSAMMENBAU TRAGRAHMEN Die beiden Seitenteile des Tragrahmens am Mittelteil befestigen. (I = Verriegelungsbolzen, Schraube M 12 x 70, 3 = Tragrahmen-Mittelteil, Tragrahmen-Seitenteil) ANBAU ABLAUFROHRE TRAGRAHMEN Die Ablaufrohre am Tragrahmen befestigen. Die Abstände zwischen einzelnen Ablaufrohren richten sich nach gewählten Streuweise. (Siehe Pkt.-Streubeispiele) ANBAU ABLAUFSCHLÄUCHE Je ein Schlauchende der Ablaufschläuche...
-
Seite 6: Montage Der Dosierschieberbetätigung
MONTAGE DER DOSIERSCHIEBERBETÄTIGUNG A nschtag Die Dosierschieberbetätigung mit der mitgelieferten Haltetasche Ska 'a im Führerhaus des Traktors befestigen. 6001. EINSTELLUNG DER STREUMENGE Anhand der Streutabel!e Wird für die gewählte Fahrgeschwindigkeit und die gewünschte Streumenge die Skaleneinstellung ermittelt, auf die der Anschlag am Verstellsegment einge- stellt wird. - Seite 7 BEFÜLLEN DES STREUERS Damit der Streuer zum Befüllen in die tiefste Stellung gebracht werden kann, Wird der Tragrahmen nach hinten hochgeklappt und mit dem Verriegelungsbolzen gesichert. Die Ablaufrohre zeigen dann waagerecht nach hinten. STRAßENFAHRT Für die Straßenfahrt werden die beiden äußeren Tragrahmenteile aus der Streustellung nach hinten geklappt und mit den Verriegelungsbolzen...
-
Seite 8: Reinigung
STREUEN Zum Streuen Wird der Tragrahmen dann wieder ganz nach unten geklappt und mit dem Verriegelungsbolzen gesichert. REINIGUNG SCHMIERUNG Zur Reinigung Wird das Reihendüngungsgerät vom Streuer ausge- baut und die Fußplatte 1 demontiert ( 3 Stck. Federsplint). Anschließend Wird die obere Plastikschutzkappe 2 sowie Klappsplint 3 entfernt. - Seite 9 STREUBEISPIELE Streuen an die Pflanzenreihen ohne Verteilerbleche. zwischen die Pflanzenreihen mi! den Verteiler- Fchrspur. blechen. STREUEN WENIGER 7 REIHEN Sollen weniger als 7 Reihen gestreut werden, so sind die entsprechenden Schlauchenden der Ablaufschläuche in den Behälter zu legen (Evtl. verkürzte Ablaufschläuche montieren damit...
- Seite 10 MDS undZSB Streutabellefür RFZpassend für ADS, Streumenge (kglha) Zapf• Streu• Dünger• welle breite 22,7 25,0 18,3 20,5 13,8 16,0 11,6 kgbnin••• Kalk- kmlh 5,25 Ulmin mon- salpeter Abdrehprobanmenge proMinute Streumenge(kglha) Dinger. Streu. Zapf• breite welle 31,2 34,5 37,9 24,8 21,6 10,8 14,4 Kalk.
- Seite 11 Streutabellefür RFZpassend für ZSA undZSN Streumengo (kglha) Streu• Zapf• Dünger• breite welle 28,4 31,2 22,8 25.6 11,7 14,5 17,2 Wnin••• Kalk- 5,25 Ulcin mon- salpeter Abdrehprobenmenge pro Minute Streumeng. (kglhe) Zapf. Dinger. Streu. welle breite 33,5 37,6 41,5 45,3 11,4 16,0 20,6 25,2...
