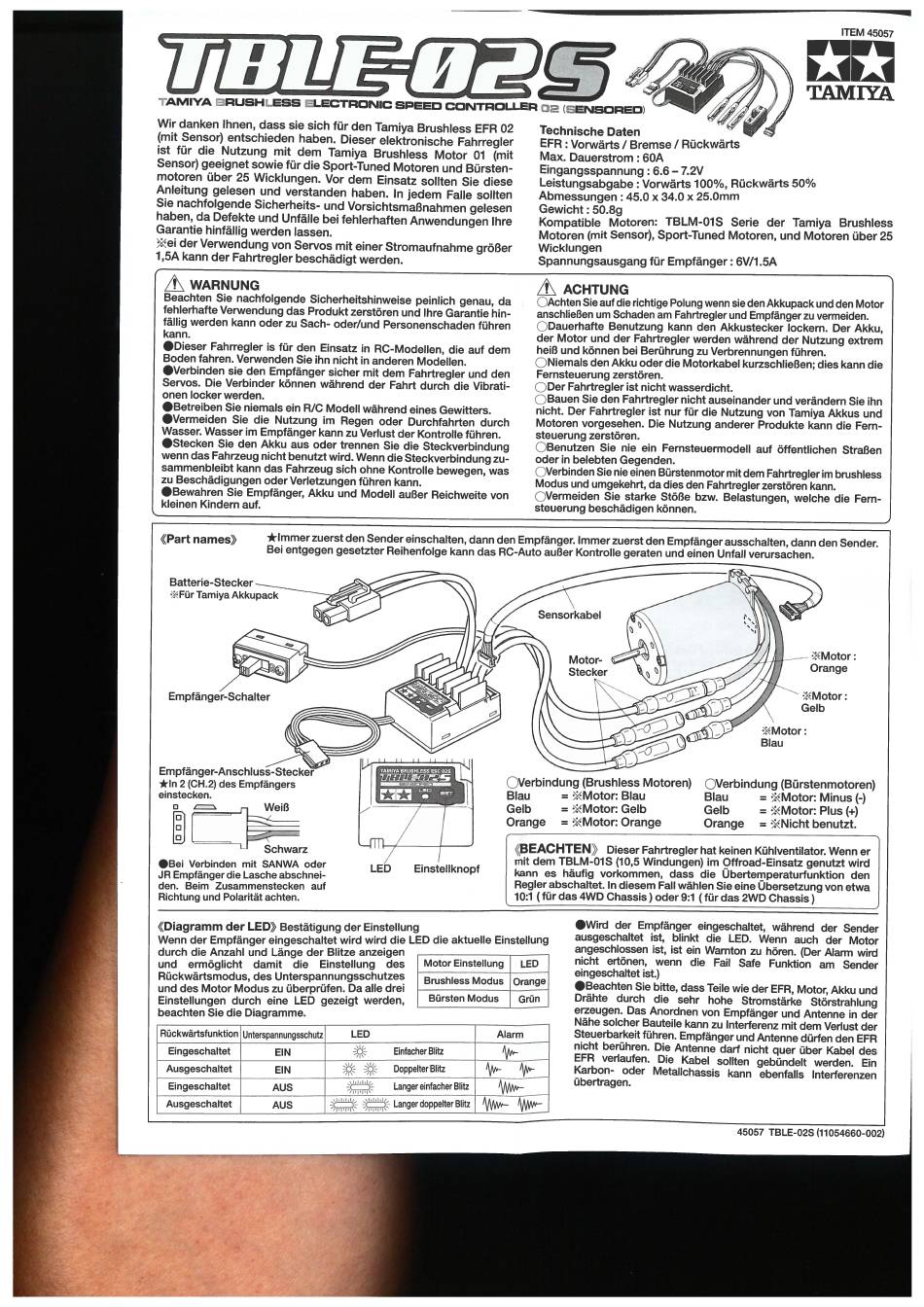

Tamiya TBLE-025 Bedienungsanleitung Seite 3

TAMIYAZRUSHLESS ELECTRONIC S PEED CONTROLLER 0 2 (SENSORED)
Wirdanken Ihnen, d asssiesichfür denTamiya Brushless E FR 02
(mitSensor ) entschieden h aben. D ieser e lektronische F ahrregler
ist für die Nutzungmit dem TamiyaBrushlessMotor01 (mit
Sensor) g eeignetsowiefür dieSport-Tuned MotorenundBürsten-
motoren über 25 Wicklungen. Vor dem Einsatz sollten Sie diese
g Anleitun gelesen undverstanden haben. I n jedemFallesollten
Si e nachfolgend e Sicherheits- undVorsichtsmaßnahme
n, habe daDefekte u ndUnfälle b eifehlerhaften Anwendungen
Garantie hinfällig werden lassen.
derVerwendun g vonServos miteinerStromaufnahme größer
I ,5AkannderFahrtregler b eschädigtwerden.
WARNUNG
Beachte n Sienachfolgende S icherheitshinweise
fehlerhafte Verwendung das Produkt zerstören und Ihre Garantie hin-
fällig werden kann Oderzu Sach- Oder/undPersonenschaden führen
kann.
'Dieser Fahrregler is für denEinsatzin RC-Modellen, dieaufdem
Boden fahren. VerwendenSie ihn nicht in anderen Modellen.
'VerbindensiedenEmpfänger sichermit demFahrtregler undden
Servos. Die Verbinder können während der Fahrt durch die Vibrati-
onen locker werden.
'Betreiben Sie niemals ein RIC Modell während eines Gewitters.
'Vermeiden Sie die Nutzung im Regen OderDurchfahrtendurch
Wasser.Wasser im Empfänger kann zu Verlust der Kontrolle führen.
'Stecken SiedenAkkuausOder t rennenSiedie Steckverbindung
wenndasFahrzeug nichtbenutztwird.WenndieSteckverbindung zu-
sammenbleibt k anndas Fahrzeug sichohneKontrollebewegen,was
zu Beschädigungen OderVerletzungenführen kann.
'Bewahren Sie Empfänger, Akku und Modell außer Reichweite von
kleinen Kindem auf.
(Partnames» *ImmerzuerstdenSendereinschaIten,
BeientgegengesetzterReihenfolge kanndas RC-Auto außerKontrollegeratenundeinenUnfallverursachen.
Batterie-Stecker
*Für Tamiya Akkupack
Empfänger-SchaIter
Empfänger-Anschluss-Stecker
2 (CH.2) des Empfängers
einstecken.
Weiß
Schwarz
'Bei Verbinden mit SANWA Oder
JR Empfänger die Lasche abschnei-
den. Beim Zusammenstecken auf
Richtung und Polarität achten.
(Diagramm der LED) Bestätigung der Einstellung
Wenn der Empfänger eingeschaltet Wird Wird die LED die aktuelle Einstellung
durch die Anzahl und Länge der Blitze anzeigen
und ermöglicht damit die Einstellung
Rückwärtsmodus, des Unterspannungsschutzes
und des Motor Modus zu überprüfen. Da alle drei
Einstellungen durch eine LED gezeigt werden,
beachten Sie die Diagramme.
Rückwårtsfunktion Unterspannungsschu tz
Eingeschaltet
EIN
Ausgeschaltet
EIN
AUS
Ausgeschaltet
AUS
n gelesen
Ihre
peinlichgenau, d a
danndenEmpfänger. ImmerzuerstdenEmpfängerausschalten,
Esc: OZS
OVerbindung (Brushless Motoren) OVerbindung (Bürstenmotoren)
Blau
Gelb
Orange
(BEACHTEN)
mit dem TBLM-OIS (10,5Windungen) im Offroad-Einsatz genutzt Wird
LED Einstellknopf
kann es häufig vorkommen, dass die Übertemperaturfunktion den
Reglerabschaltet. I ndiesemFall w ählenSieeineÜbersetzung vonetwa
10:1( für das4WDChassis) Oder
Motor Einstellung LED
des
Brushless Modus Orange
Bürsten Modus Grün
LED
Alarm
Einfacher Blitz
Doppelter Blitz
Langer e infacher Blitz
Langerdoppelter Blitz
Technische Daten
EFR : Vorwärts / Bremse / Rückwärts
Max. Dauerstrom : 60A
Eingangsspannung : 6.6 —7.2V
Leistungsabgabe : Vorwärts 100%, Rückwärts 50%
Abmessungen : 45.0 x 34.0 x 25.0mm
Gewicht : 50.8g
Kompatible Motoren: TBLM-OIS Serie der Tamiya Brushless
Motoren (mit Sensor), Sport-Tuned
Wicklungen
Spannungsausgang für Empfänger : 6W1.5A
ACHTUNG
OAchten Sieaufdie richtigePolungwennsiedenAkkupackunddenMotor
anschließen um Schadenam Fahrtregler u nd Empfänger z uvermeiden.
Dauerhafte Benutzung kann den Akkustecker lockem. Der Akku,
der Motor und der Fahrtregler werden während der Nutzung extrem
heiß und können bei Berührung zu Verbrennungenführen.
Niemalsden Akku Oderdie Motorkabel kurzschließen;dies kann die
Fernsteuerung zerstören.
Der Fahrtregler ist nicht wasserdicht.
o
O
Bauen Sie den Fahrtregler nicht auseinander und verändern Sie ihn
nicht. Der Fahrtregler ist nur für die Nutzung von Tamiya Akkus und
Motoren vorgesehen. Die Nutzung anderer Produkte kann die Fem-
steuerung zerstören.
O
Benutzen Sie nie ein Fernsteuermodell
Oder in belebten Gegenden.
o
VerbindenSienieeinenBürstenmotormitdem Fahrtreglerimbrushless
Modus undumgekehrt,da diesden Fahrtreglerzerstörenkann.
OVermeidenSie starke Stößebzw. Belastungen, w elchedie Fem-
Steuerung beschädigen können.
Sensorkabel
Motor-
Stecker
= *Motor: Blau
Blau
= *Motor. Gelb
Gelb
= *Motor. Orange
Orange
DieserFahrtregler h atkeinenKühlventilator. Wenner
( für das2WDChassis)
'Wird der Empfängereingeschaltet, w ährendder Sender
ausgeschaltet ist, blinkt die LED. Wenn auch der Motor
angeschlossen i st, ist ein Warntonzu hören.(DerAlarrnWird
nicht ertönen, wenn die Fail Safe Funktion am Sender
eingeschaltet ist.)
'BeachtenSiebitte,dass Teile wiederEFR, M otor, A kkuund
Drähtedurch die sehr hohe Stromstärke Störstrahlung
erzeugen. D asAnordnenvon Empfänger u ndAntennein der
NähesolcherBauteile kannzu Interferenz m it demVerlust d er
Steuerbarkeit führen.Empfänger undAntenne dürfendenEFR
nichtberühren. DieAntenne darfnichtquerüberKabel d es
EFRverlaufen. D ie Kabelsolltengebündelt w erden.Ein
Karbon- Oder Metallchassiskann ebenfalls Interferenzen
übertragen.
ITEM 45057
TAMIYA
Motoren, und Motoren über 25
auf öffentlichen Straßen
danndenSender.
*Motor :
Orange
*Motor :
Gelb
*Motor :
Blau
= *Motor. Minus (-)
= *Motor: Plus (+)
= *Nicht benutzt.
45057 TBLE-02S (11054660-002)
