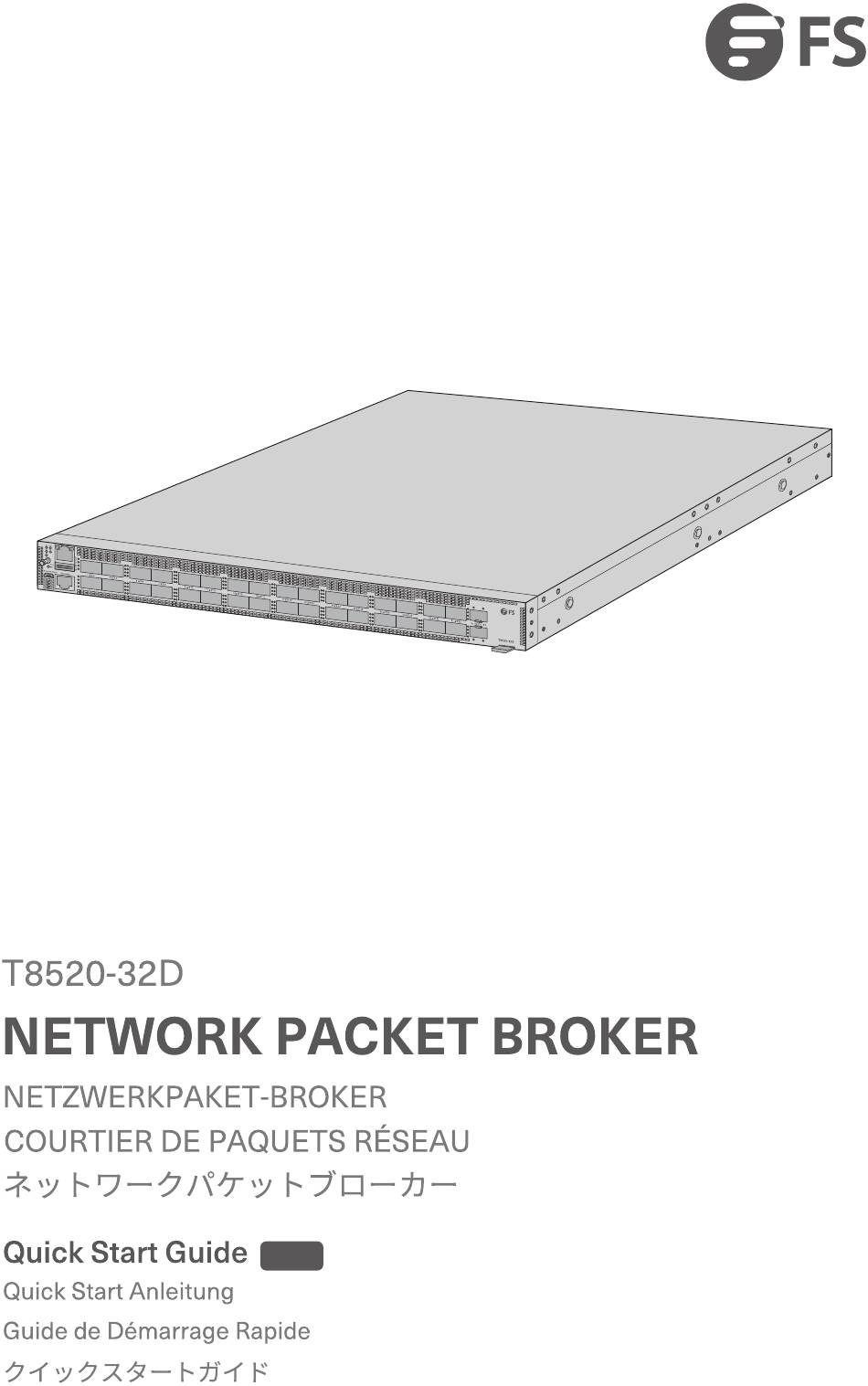

FS T8520-32D Schnellstartanleitung

Netzwerkpaket-broker
Vorschau ausblenden

Inhaltsverzeichnis

V1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FS T8520-32D

Inhaltszusammenfassung für FS T8520-32D

  • Seite 1 V1.0...
  • Seite 4 Site Environment Make sure that the operating temperature is maintained within 0°C to 45°C (32°F to 113°F) and the storage temperature is maintained within -40°C to 70°C (-40° F to 158°F). Make sure that the operating humidity is maintained within 5% to 95% (non-condensing). Make sure that the installation site is well-ventilated to ensure su cient air ow around the NPB.
  • Seite 6 Diag REST Micr o-US B CON SOLE RJ45 CON SOLE Diag REST Micr o-US B CON SOLE RJ45 CON SOLE...
  • Seite 7 Connecting the SFP+ Port T8 52 0- 32 1. Insert a compatible SFP+ transceiver into the SFP+ port of the NPB. 2. Connect one end of a ber optic cable to the transceiver. Then connect the other end of the cable to another ber device. Connecting the QSFP-DD Ports T8 52 0- 32 1.
  • Seite 8 Connecting the RJ45 Console Port Diag Micr o-US B CON SOLE RJ45 CON SOLE 1. Connect the RJ45 end of a console cable to the RJ45 console port of the NPB. 2. Connect the DB9 end of the cable to the serial port of a computer. Connecting the MGMT Port Diag Mic ro-U SB...

  • Seite 9: Connecting The Power

    N 86 10 -3 Connecting the Power N 8 6 1 0 -3 Install one or two AC PSUs and connect them to an AC power source. NOTE: When using a single AC PSU to power a fully loaded system, a high-voltage power supply (200-240 VAC) must be used.
  • Seite 10 Troubleshooting Power Module Failure Check if the power module is compatible with the NPB. Check if the power module is fully inserted in place. If not, unplug and reinsert it. Clean accumulated dust from the power module if present. Fan Module Failure Check if the fan module is fully inserted in place.
  • Seite 11 Warranty: The product enjoys a 5-year limited warranty against defects in materials or workmanship. For more details about warranty, please check at: https://www.fs.com/policies/warranty.html...
  • Seite 13 HINWEIS: Bitte beachten Sie, dass das Zubehör von der Abbildung abweichen kann. HINWEIS: Dieses Netzkabel kann nicht mit anderen Geräten verwendet werden, und andere Netzkabel sollten nicht mit diesem Gerät verwendet werden.

  • Seite 14: Aufstellungsort

    Aufstellungsort Stellen Sie sicher, dass die Betriebstemperatur immer zwischen 0°C und 45°C (32°F und 113°F) und die Lagertemperatur zwischen -40°C und 70°C (-40° F und 158°F) liegt. Stellen Sie sicher, dass die Betriebsluftfeuchtigkeit immer zwischen 5% und 95% (nicht kondensierend) liegt. Sorgen Sie dafür, dass der Aufstellungsort gut belüftet und der NPB immer von einem ausreichenden Luftstrom umgeben ist.
  • Seite 16 Diag REST Micr o-US B CON SOLE RJ45 CON SOLE Diag REST Micr o-US B CON SOLE RJ45 CON SOLE...

  • Seite 17: Verbinden Der Qsfp-Dd-Ports

    Verbinden des SFP+-Ports T8 52 0- 32 1. Schließen Sie einen SFP+-Transceiver an den SFP+-Port des NPBs an. 2. Schließen Sie ein Ende eines Glasfaserkabels an den Transceiver an und das andere Ende des Kabels an ein anderes Glasfasergerät. Verbinden der QSFP-DD-Ports T8 52 0- 32 1.
  • Seite 18 Verbinden des RJ45-Konsolenports Diag Micr o-US B CON SOLE RJ45 CON SOLE 1. Schließen Sie das RJ45-Ende eines Konsolenkabels an den RJ45-Konsolenport des NPBs 2. Schließen Sie das DB9-Ende des Kabels an den Serienport eines Computers an. Verbinden des MGMT-Ports Diag Mic ro-U SB CON SOL...

  • Seite 19: Anschließen Der Stromversorgung

    N 86 10 -3 Anschließen der Stromversorgung N 8 6 1 0 -3 Installieren Sie ein oder zwei AC-Netzteile und schließen Sie sie an eine AC-Stromquelle an. HINWEIS: Bei Nutzung eines einzelnen AC-Netzteils zur Versorgung eines vollständig ausgestatteten Systems muss eine Hochspannungs-Stromversorgung (200-240 VAC) eingesetzt werden.
  • Seite 20 Fehlerbehebung Ausfall des Netzmoduls Überprüfen Sie, ob das Netzmodul mit dem NPB kompatibel ist. Überprüfen Sie, ob das Netzmodul vollständig eingesteckt ist. Wenn nicht, stecken Sie es aus und wieder ein. Entfernen Sie, falls vorhanden, Staub aus dem Modul. Ausfall des Lüftermoduls Überprüfen Sie ob das Lüftermodul vollständig eingesteckt ist.
  • Seite 21 Garantie: Für dieses Produkt gilt eine eingeschränkte Garantie über 5 Jahre auf Material- und Verarbeitungsfehler. Weitere Einzelheiten zur Garantie nden Sie unter https://www.fs.com/de/policies/warranty.html...
  • Seite 23 NOTE : Les accessoires peuvent di érer de l'illustration, veuillez en tenir compte. NOTE : Ce cordon d'alimentation ne peut pas être utilisé avec d'autres appareils, et les autres cordons d'alimentation ne doivent pas être utilisés avec cet appareil.
  • Seite 24 Site de l'installation Assurez-vous que la température de fonctionnement soit comprise entre 0 °C et 45 °C (32 °F et 113 °F) et que la température de stockage soit comprise entre -40 °C et 70 °C (-40 °F et 158 °F). Assurez-vous que l'humidité...
  • Seite 26 Diag REST Micr o-US B CON SOLE RJ45 CON SOLE Diag REST Micr o-US B CON SOLE RJ45 CON SOLE...
  • Seite 27 Connexion des Ports SFP+ T8 52 0- 32 1. Branchez un émetteur-récepteur SFP+ compatible dans le port SFP+. 2. Connectez une extrémité d'un câble à bre optique à l'émetteur-récepteur à bre optique. Connectez ensuite l'autre extrémité du câble à un autre appareil à bre optique. Connexion des ports QSFP-DD T8 52 0- 32 1.
  • Seite 28 Connexion du Port Console RJ45 Diag Micr o-US B CON SOLE RJ45 CON SOLE 1. Connectez l'extrémité RJ45 d'un câble de console au port console RJ45 du NPB. 2. Connectez l'extrémité DB9 du câble au port série d'un ordinateur. Connexion du Port MGMT Diag Mic ro-U SB CON SOL...

  • Seite 29: Branchement De L'alimentation

    N 86 10 -3 Branchement de l'Alimentation N 8 6 1 0 -3 Installez un ou deux blocs d'alimentation AC (Courant Alternatif) et connectez-les à une source d'alimentation AC (Courant Alternatif). REMARQUE : lorsque vous utilisez une seule alimentation AC (Courant Alternatif) pour alimenter un système à...
  • Seite 30 Dépannage Défaillance du module d'alimentation Véri ez si le module d'alimentation est compatible avec le NPB. Véri ez si le module d'alimentation est correctement inséré. Si ce n'est pas le cas, débranchez-le et réinsérez-le. Nettoyez la poussière accumulée sur le module d'alimentation, le cas échéant. Défaillance du module ventilateur Véri ez si le module ventilateur est correctement inséré...
  • Seite 31 Garantie : Les produits béné cient d'une garantie limitée de 5 ans contre les défauts matériels ou de fabrication. Pour plus d'informations sur la garantie, veuillez consulter la page https://www.fs.com/fr/policies/warranty.html...
  • Seite 32 Diag PPS IN RESET Micro-USB CONSOLE RJ45 CONSOLE T����-��D...
  • Seite 33 注：付属品はイラストと異なる場合がありますので、あらかじめご了承ください。 注：この電源コードは他の機器には使用できません。また、他の電源コードは この機器に使用しないでください。 ハードウェアの概要 フロントパネルポート ボタン 説明 RESET 再起動：RESETボタンを素早く押して離してください。...
  • Seite 34 注：LEDに関する情報は、PicOSマニュアル、FSオンラインドキュメント、 ま たは技術サポート担当者へお問い合わせください。...
  • Seite 36 Diag REST Micr o-US B CON SOLE RJ45 CON SOLE Diag REST Micr o-US B CON SOLE RJ45 CON SOLE 警告：すべての電源接続を切らない限り、接地接続を取り外すことは出来ま せん。...
  • Seite 37 SFP＋ポートへの接続 T8 52 0- 32 �. 互換性のあるSFP＋トランシーバーをNPBのSFP＋ポートに接続します。 �. 光ファイバーケーブルの一端を光トランシーバーに接続します。次に、ケーブルのもう 一方の端を別の光ファイバー機器に接続します。 QSFP－DDポートへの接続 T8 52 0- 32 �. 互換性のあるQSFPーDDトランシーバーをNPBのQSFPーDDポートに接続します。 �. 光ファイバーケーブルの一端を光トランシーバーに接続します。次に、ケーブルのもう 一方の端を別の光ファイバー機器に接続します。...
  • Seite 38 RJ��コンソールポートへの接続 Diag Micr o-US B CON SOLE RJ45 CON SOLE �. コンソールケーブルのRJ��端子を、NPBのRJ��コンソールポートに接続します。 �. ケーブルのDB�端をコンピューターのシリアルポートに接続します。 MGMTポートへの接続 Diag Mic ro-U SB CON SOL RJ4 5 CON SOL E �. イーサネットケーブルの一端をコンピュータに接続します。 �. ケーブルのもう一方の端を、NPBのMGMTポートに 接続します。...
  • Seite 39 N 86 10 -3 電源接続 N 8 6 1 0 -3 AC電源ユニットを�つまたは�つ取り付け、AC電源に接続してください。 注：単一のAC電源ユニットで完全に負荷がかかったシステムを駆動する場合、 高電圧電源（���-��� VAC）を使用する必要があります。...
  • Seite 40 問題が継続する場合は、技術サポート担当者にお問い合わせください。...
  • Seite 41 製品保証 保証：この製品は、材料または製造上の欠陥に対して�年間の限定保証を提供 � します。保証の詳細については、下記のURLをご参照ください。 https://www.fs.com/jp/policies/warranty.html 返品：返品を希望される場合、方法については下記のURLをご参照ください。 https://www.fs.com/jp/policies/day_return_policy.html オンラインリソース その他の技術資料については、下記のURLをご参照ください。 https://www.fs.com/jp/technical_documents.html FSアプリをダウンロード QRコードを読み取り、App StoreまたはGoogle PlayストアからFS アプリをダウンロードしてインストールできます。若しくは下記 のURLにアクセスしてください。 https://www.fs.com/jp/appdownload.html...
