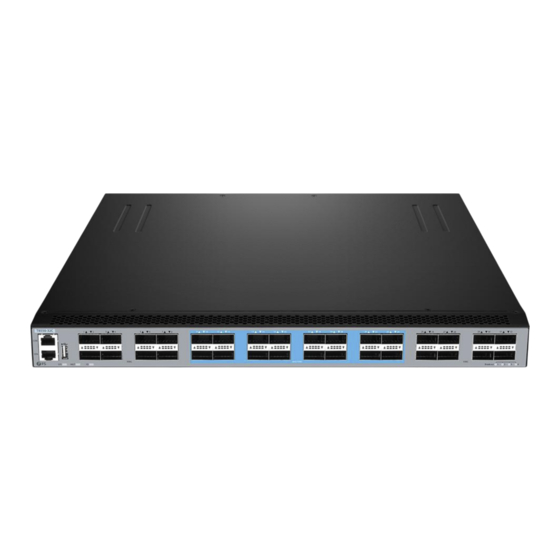

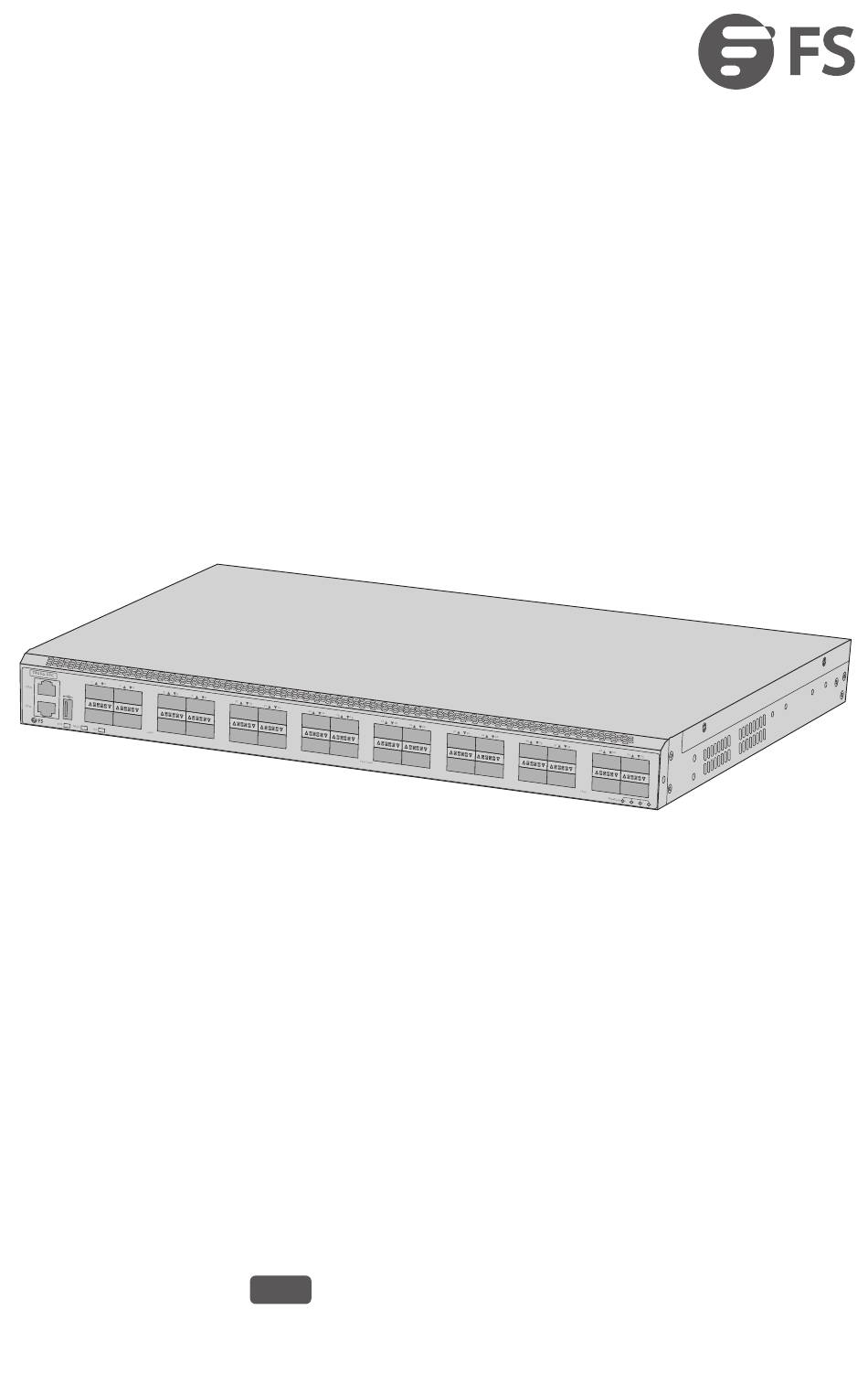

- Seite 1 T8550-32C NETWORK PACKET BROKER NETZWERK-PACKET-BROKER NETWORK PACKET BROKER Quick Start Guide V1.0 Quick Start-Anleitung Guide de Démarrage Rapide...
- Seite 2 Introduction Thank you for choosing T8550-32C Network Packet Broker. This guide is designed to familiarize you with the layout of the switch and describes how to deploy the switch in your network. T8550-32C 100G 40G/100G 100G Breakout T8550-32C Accessories Power Cord x2...
- Seite 3 Hardware Overview Front Panel Ports QSFP28 T8550-32C 100G 40G/100G 100G Breakout MGMT Port Description A USB management port. An RJ45 console port for serial management. MGMT An Ethernet management port. QSFP28 QSFP28 ports for 40/100G transceivers. Front Panel LEDs QSFP28...
- Seite 4 State Description ID indication function enable. Blue Off ID indication function disable. Green The system is normal running. Amber The system occur alarm or error. Off No power or System is not run or abnormality. Port link. MGMT Green Off Port not link.
- Seite 5 Mounting the Network Packet Broker Rack Mounting 1. Install the front mounting brackets and the slide rails on the network packet broker. 2. Fix the rear mounting brackets onto the rack. 3. Push it gently onto the rack along the slide rail, and fix the other end of front mounting brackets upon the front hold strip of rack using screw and its matching nut.
- Seite 6 Grounding the Network Packet Broker 1. Connect one end of the grounding cable to a proper earth ground, such as the rack in which the network packet broker is mounted. 2. Secure the grounding lug to the grounding point on the back panel of the network packet broker with the washers and screws.
- Seite 7 Connecting the Power 1. Plug the AC power cord into the power port on the back panel of the Network Packet Broker. 2. Connect the other end of the power cord to an AC power source. WARNING: Do not install power cords while the power is on. Connecting the QSFP28 Ports 1.
- Seite 8 Connecting the Console Port 1. Connect the DB9 female connector of the console cable to RS-232 serial port on the computer. 2. Insert the RJ45 connector into the RJ45 console port on the front of the network packet broker. Connecting the MGMT Port 1.
- Seite 9 Configuring the Network Packet Broker Configuring the Network Packet Broker Using the Web-based Interface Step 1: Connect your computer to any Ethernet port of the Network Packet Broker using the network cable. Step 2: Set up the IP configuration on your computer. The IP address of your computer should be set in the same subnet address of the Network Packet Broker.
- Seite 10 Configuring the Network Packet Broker Using the Console Port Step 1: Connect a computer to the Network Packet Broker's console port using the supplied console cable. Step 2: Start the terminal simulation software such as HyperTerminal on the computer. Step 3: Configure the terminal simulation with the following parameters: 115200 bits per second 8 data bits 1 stop bit...
- Seite 11 2. Check if the console cable is the right type. 3. Check if the control cable driver is properly installed on the computer. 4. Ensure the parameters of the Hyper Terminal are correct. Online Resources Download https://www.fs.com/products_support.html Help Center https://www.fs.com/service/fs_support.html Contact Us https://www.fs.com/contact_us.html...
- Seite 12 Einführung Vielen Dank, dass Sie sich für den T8550-32C Network Packet Broker entschieden haben. Dieses Handbuch soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk einsetzen. T8550-32C 100G 40G/100G 100G Breakout T8550-32C Zubehör...
- Seite 13 Hardware-Übersicht Ports an der Frontplatte QSFP28 T8550-32C 100G 40G/100G 100G Breakout MGMT Port Beschreibung Ein USB-Verwaltungsport. Ein RJ45-Console-Port für die serielle Verwaltung. MGMT Ein Ethernet-Verwaltungsport. QSFP28 QSFP28-Ports für 40/100G Transceivers. LEDs an der Frontplatte QSFP28 T8550-32C 100G 40G/100G 100G Breakout...
- Seite 14 Status Beschreibung ID-Anzeigefunktion aktiviert. Blau Die ID-Anzeigefunktion ist deaktiviert. Grün Das System funktioniert normal. Bernstein Das System zeigt einen Alarm oder Fehler an. Kein Strom, System läuft nicht oder Störung. Port verbunden. MGMT Grün Port nicht verbunden. 100G/40G-Port verbunden. Grün Blinkt 100G/40G-Pakete werden empfangen oder gesendet.
- Seite 15 Montage des Network Packet Broker Rack-Montage 1. Bringen Sie die vorderen Montagehalterungen und die Gleitschienen am Network Packet Broker an. 2. Befestigen Sie die hinteren Montagehalterungen am Rack. 3. Schieben Sie ihn entlang der Gleitschiene vorsichtig auf das Rack und befestigen Sie das andere Ende der vorderen Montagewinkel mit einer Schraube und der dazugehörigen Mutter an der vorderen Halteleiste des Racks.
- Seite 16 Erdung des Network Packet Brokers 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Network Packet Broker montiert ist. 2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und Schrauben am Erdungspunkt auf der Rückseite des Network Packet Brokers.
- Seite 17 Anschließen der Stromversorgung 1. Schließen Sie das Netzkabel an den Netzanschluss auf der Rückseite des Network Packet Brokers an. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie das Netzkabel nicht an, während das Gerät eingeschaltet ist. Anschließen der QSFP28-Ports 1.
- Seite 18 Anschließen des Console-Ports 1. Verbinden Sie die DB9-Buchse des Konsolenkabels mit dem seriellen RS-232-Port des Computers. 2. Stecken Sie den RJ45-Stecker in den RJ45-Console-Ports an der Vorderseite des Network Packet Brokers. Anschließen des MGMT-Ports 1. Schließen Sie ein Ende eines Standard-RJ45-Ethernetkabels an einen Computer an. 2.
- Seite 19 Konfigurieren des Netzwerk-Packet-Brokers Konfigurieren des Netzwerk-Packet-Brokers über die webbasierte Schnittstelle Schritt 1: Verbinden Sie Ihren Computer über das Netzwerkkabel mit einem beliebigen Ethernet-Port des Network Packet Brokers. Schritt 2: Richten Sie die IP-Konfiguration auf Ihrem Computer ein. Die IP-Adresse Ihres Computers sollte auf die gleiche Subnetzadresse wie die des Network Packet Brokers eingestellt sein.
- Seite 20 Konfigurieren des Network Packet Brokers über den Console-Port Schritt 1: Schließen Sie einen Computer über das mitgelieferte Konsolenkabel an den Console-Port des Network Packet Brokers an. Schritt 2: Starten Sie die Terminalsimulationssoftware wie z.B. HyperTerminal auf dem Computer. Schritt 3: Richten Sie die Terminalsimulation mit den folgenden Parametern ein: 115200 Bits pro Sekunde 8 Datenbits 1 Stoppbit...
- Seite 21 2. Prüfen Sie, ob das Konsolenkabel der richtige Typ ist. 3. Prüfen Sie, ob der Steuerkabeltreiber richtig auf dem Computer installiert ist. 4. Stellen Sie sicher, dass die Parameter des Hyperterminals korrekt sind. Online-Ressourcen Herunterladen https://www.fs.com/de/products_support.html Hilfe-Center https://www.fs.com/de/service/fs_support.html Kontakt https://www.fs.com/de/contact_us.html Produkt-Garantie Garantie: Für dieses Produkt gilt eine beschränkte Garantie von 1 Jahr auf Material- und...
- Seite 22 Introduction Merci d'avoir choisi le Network Packet Broker T8550-32C. Ce guide est conçu pour que vous puissiez vous familiariser avec la configuration du switch et décrit comment procéder à son déploiement. T8550-32C 100G 40G/100G 100G Breakout T8550-32C Accessoires Câble d'Alimentation x2 Câble de Console x1...
- Seite 23 Aperçu du Matériel Ports du Panneau Frontal QSFP28 T8550-32C 100G 40G/100G 100G Breakout MGMT Port Description Port de gestion USB. Port console RJ45 pour la gestion en série. MGMT Port de gestion Ethernet. QSFP28 Ports QSFP28 pour les modules 40/100G.
- Seite 24 Statut Description Allumé Activation de la fonction d'indication de l'ID. Bleu Éteint Désactivation de la fonction d'indication de l'ID. Vert Allumé Le système fonctionne normalement. Jaune Allumé Le système présente une alarme ou une erreur. Éteint Pas d'alimentation ou le système présente une anomalie. Allumé...
- Seite 25 Installation du Network Packet Broker Montage en Rack 1. Installez les supports de montage frontal et les rails coulissants sur l’appareil. 2. Fixez les supports de montage arrière sur le rack. 3. Glissez-le avec précaution dans le rack le long des rails coulissants, et fixez l'autre extrémité des supports de montage frontal sur la bande de maintien frontal du rack à...
- Seite 26 Mise à la Terre du Network Packet Broker 1. Connectez une extrémité du câble de mise à la terre à une terre appropriée, telle que le rack dans lequel l’appareil est monté. 2. Fixez la fiche de mise à la terre au point de mise à la terre sur le panneau arrière de l’appareil à l'aide des rondelles et des vis.
- Seite 27 Connexion de l’Alimentation 1. Brancher le câble d'alimentation CA sur le port d'alimentation situé sur le panneau arrière du Network Packet Broker. 2. Connectez l'autre extrémité du câble d'alimentation à une source de courant alternatif. AVERTISSEMENT : Ne pas brncher les câbles d'alimentation lorsque l'appareil est sous tension. Connexion aux Ports QSFP28 1.
- Seite 28 Connexion au Port Console 1. Connectez le connecteur femelle DB9 du câble de la console au port série RS-232 de l'ordinateur. 2. Insérez le connecteur RJ45 dans le port de console RJ45 situé sur la face frontale de l’appareil. Connexion au Port MGMT 1.
- Seite 29 Configuration du Network Packet Broker Configuration du Network Packet Broker à l'Aide de l'Interface Web Étape 1 : Connectez votre ordinateur à n'importe quel port Ethernet du Network Packet Broker à l'aide du câble réseau. Étape 2 : Définissez la configuration IP sur votre ordinateur. L'adresse IP de votre ordinateur doit être définie dans la même adresse de sous-réseau que le Network Packet Broker.
- Seite 30 Configurer le Network Packet Broker en Utilisant le Port Console Étape 1 : Connecter un ordinateur au port de console du Network Packet Broker à l'aide du câble de console fourni. Étape 2 : Démarrez le logiciel HyperTerminal sur l'ordinateur. Étape 3 : Configurez la simulation du terminal avec les paramètres suivants : 115200 bits par seconde 8 bits de données...
- Seite 31 Pour plus de détails sur la garantie, veuillez consulter la page https://www.fs.com/fr/policies/warranty.html Retour : Si vous souhaitez retourner un ou plusieurs articles, vous trouverez des informations sur la procédure de retour à la page suivante https://www.fs.com/fr/policies/day_return_policy.html Q.C. PASSED Copyright © 2022 FS.COM All Rights Reserved.
